| Назва: | Модернізація конструкції азимутального привода антенної системи |
| Інші назви: | Modernization of the azimuth drive design for the antenna system |
| Автори: | Паламар, Михайло Іванович Наконечний, Юрій Іванович Паламар, Андрій Михайлович Стрембіцький, Михайло Олексійович Апостол, Юрій Орестович Palamar, Mykhailo Nakonetchnyi, Yuri Palamar, Andriy Strembitskyi, Mykhailo Apostol, Yurij |
| Приналежність: | Тернопільський національний технічний університет імені Івана Пулюя, Тернопіль, Україна Ternopil Ivan Puluj National Technical University, Ternopil, Ukraine |
| Бібліографічний опис: | Модернізація конструкції азимутального привода антенної системи / Михайло Іванович Паламар, Юрій Іванович Наконечний, Андрій Михайлович Паламар, Михайло Олексійович Стрембіцький, Юрій Орестович Апостол // Вісник ТНТУ. — Т. : ТНТУ, 2025. — Том 117. — № 1. — С. 54–61. |
| Бібліографічне посилання: | Модернізація конструкції азимутального привода антенної системи / Паламар М. І. та ін. // Вісник ТНТУ, Тернопіль. 2025. Том 117. № 1. С. 54–61. |
| Bibliographic citation (APA): | Palamar, M., Nakonetchnyi, Y., Palamar, A., Strembitskyi, M., & Apostol, Y. (2025). Modernizatsiia konstruktsii azymutalnoho pryvoda antennoi systemy [Modernization of the azimuth drive design for the antenna system]. Scientific Journal of the Ternopil National Technical University, 117(1), 54-61. TNTU. [in Ukrainian]. |
| Bibliographic citation (CHICAGO): | Palamar M., Nakonetchnyi Y., Palamar A., Strembitskyi M., Apostol Y. (2025) Modernizatsiia konstruktsii azymutalnoho pryvoda antennoi systemy [Modernization of the azimuth drive design for the antenna system]. Scientific Journal of the Ternopil National Technical University (Tern.), vol. 117, no 1, pp. 54-61 [in Ukrainian]. |
| Є частиною видання: | Вісник Тернопільського національного технічного університету, 1 (117), 2025 Scientific Journal of the Ternopil National Technical University, 1 (117), 2025 |
| Журнал/збірник: | Вісник Тернопільського національного технічного університету |
| Випуск/№ : | 1 |
| Том: | 117 |
| Дата публікації: | 18-бер-2025 |
| Дата подання: | 26-лис-2024 |
| Дата внесення: | 27-тра-2025 |
| Видавництво: | ТНТУ TNTU |
| Місце видання, проведення: | Тернопіль Ternopil |
| DOI: | https://doi.org/10.33108/visnyk_tntu2025.01.054 |
| УДК: | 621.326 |
| Теми: | супутникова антена азимутальна вісь асинхронний електродвигун крутний момент швидкість обертання satellite antenna azimuth axis asynchronous electric motor torque rotation speed |
| Кількість сторінок: | 8 |
| Діапазон сторінок: | 54-61 |
| Початкова сторінка: | 54 |
| Кінцева сторінка: | 61 |
| Короткий огляд (реферат): | Наведено результати удосконалення конструкції азимутального приводу антенної системи «Кристал-5м», який призначений для наведення рефлектора антени по азимутальній осі. Антенні системи
«Кристал-5м» експлуатуються з кінця 80-х років минулого століття і за цей період деякі їх вузли та механізми виробили свій ресурс або повністю втратили працездатність. Крім цього, з розвитком систем космічного
зв’язку, радіомоніторингу та ін. виникає необхідність у покращенні деяких їх технічних характеристик.
Наведено результати проєктування удосконаленої конструкції азимутального приводу, в якому в якості двигунів застосовані надійні й недорогі асинхронні електродвигуни з частотним керуванням швидкості
обертання й планетарні редуктори, які серійно виготовляють вітчизняні підприємства. Застосування розробленого азимутального приводу дозволяє швидко й відносно недорого відновити працездатність
антенної системи «Кристал-5м», а також збільшити швидкість наведення по осі AZ з 4 град/с до 15 град/с, суттєво спростити конструкцію та зменшити вагу приводу. В розробленій конструкції застосовано два
абсолютно ідентичних приводи, що обертають опорно-поворотний пристрій антени навколо азимутальної осі. Ці приводи працюють синхронно й паралельно. Оскільки абсолютно однакових механізмів не буває, то
втрати на тертя й крутні моменти цих приводів, як свідчить практика, будуть, хоч незначно, але відрізнятися. Тоді бокові зазори в зубчастому зачепленні, що обертає антену по осі AZ, будуть вибиратися
через різницю крутних моментів на шестірнях обох приводів. Фактично ці два приводи, що працюють паралельно, крім основного призначення виконують ще й функцію люфтовибираючого механізму. Отже,
застосування розробленого азимутального приводу дає можливість відмовитися від штатного спеціального люфтовибираючого торсіонного механізму з електромагнітним гальмом і двома конічними редукторами. Це
дало змогу суттєво спростити конструкцію приводу, зменшити його вартість і підвищити надійність This paper presents the results of modernization an improved design of the azimuth drive, in which reliable and inexpensive asynchronous electric motors with frequency control of rotation speed and planetary gearboxes, which are serially manufactured by domestic enterprises, are used as engines. The use of the developed azimuth drive allows to quickly and relatively inexpensively restore the performance of the antenna system, as well as increase the speed of pointing along the azimuth axis from 4 degrees/s to 15 degrees/s, significantly simplify the design and reduce the weight of the drive |
| URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/lib/48643 |
| ISSN: | 2522-4433 |
| Власник авторського права: | © Ternopil Ivan Puluj National Technical University, 2025 |
| URL-посилання пов’язаного матеріалу: | https://doi.org/10.1109/TIE.2021.3135638 https://doi.org/10.1016/j.rser.2013.03.051 https://doi.org/10.1109/UKRCON.2017.8100505 https://doi.org/10.1016/j.energy.2019.03.019 https://doi.org/10.1109/IDAACS.2017.8095246 https://doi.org/10.1016/j.actaastro.2019.03.056 https://doi.org/10.1109/TAP.2015.2404345 https://doi.org/10.1016/j.actaastro.2020.09.032 https://doi.org/10.1109/ICECDS.2017.8390068 https://doi.org/10.33108/visnyk_tntu2019.02.104 https://doi.org/10.33108/visnyk_tntu2022.04.079 |
| References: | 1. Gerard C. M. (2008). Meijer. Smart Sensors Systems. John Wiley&Sons, Ltd, 404 p. 2. Carr J., Hippisley G. (2011). Practical Antenna Handbook 5/e // McGraw-Hill/TAB Electronics. 784 p. 3. Islam M. K., Choi S., Hong Y. K., Kwak S. (2021) Design of high-power ultra-high-speed rotor for portable mechanical antenna drives. IEEE Transactions on Industrial Electronics, vol. 69, no. 12, pp. 12610–12620. https://doi.org/10.1109/TIE.2021.3135638 4. Alsofyani I. M., Idris N. R. N. (2013) A review on sensorless techniques for sustainable reliablity and efficient variable frequency drives of induction motors. Renewable and sustainable energy reviews, vol. 24, pp. 111–121. https://doi.org/10.1016/j.rser.2013.03.051 5. Zagirnyak M., Kalinov A., Melnykov V. Variable-frequency electric drive with a function of compensation for induction motor asymmetry. In 2017 IEEE First Ukraine Conference on Electrical and Computer Engineering (UKRCON), 2017, pp. 338–344. https://doi.org/10.1109/UKRCON.2017.8100505 6. Chuang H. C., Lee C. T. (2019) The efficiency improvement of AC induction motor with constant frequency technology. Energy, vol. 174, pp. 805–813. https://doi.org/10.1016/j.energy.2019.03.019 7. Kim D. G., Kim H. G., Kim D. Y., Koo K. R., An J. M., Choi O. Y. (2024) Manufacture and Qualification of Composite Main Reflector of High Stable Deployable Antenna for Satellite. Composites Research, vol. 37, no. 3, pp. 219–225. 8. Palamar M., Pasternak Y., Palamar A., Poikhalo A. (2017) Precision tracking of the trajectory LEO satellite by antenna with induction motors in the control system. Proceedings of the 2017 IEEE 9th International Conference on Intelligent Data Acquisition and Advanced Computing Systems: Technology and Applications (IDAACS 2017), Bucharest, Romania, September 21–23, vol. 2, pp. 1051–1055. https://doi.org/10.1109/IDAACS.2017.8095246 9. Fu K., Zhao Z., Ren G., Xiao Y., Feng T., Yang J., Gasbarri P. (2019) From multiscale modeling to design of synchronization mechanisms in mesh antennas. Acta Astronautica, vol. 159, pp. 156–165. https://doi.org/10.1016/j.actaastro.2019.03.056 10. Zheng F., Chen M. (2015) New conceptual structure design for affordable space large deployable antenna. IEEE Transactions on Antennas and Propagation, vol. 63, no. 4, pp. 1351–1358. https://doi.org/10.1109/TAP.2015.2404345 11. Sun Z., Zhang Y., Yang D. (2021) Structural design, analysis, and experimental verification of an H-style deployable mechanism for large space-borne mesh antennas. Acta Astronautica, vol. 178, pp. 481–498. https://doi.org/10.1016/j.actaastro.2020.09.032 12. Wadibhasme J., Zaday S., Somalwar R. Review of various methods in improvement in speed, power & efficiency of induction motor. In 2017 International Conference on Energy, Communication, Data Analytics and Soft Computing (ICECDS), 2017, pp. 3293–3296. https://doi.org/10.1109/ICECDS.2017.8390068 13. Lyshuk V., Selepyna Y., Kostiuchko S., Litkovets S. (2019) Simulation of dynamic modes in the asynchronous motor. Scientific Journal of TNTU, Ternopil, Ukraine, vol. 94, no. 2, pp. 104–110. https://doi.org/10.33108/visnyk_tntu2019.02.104 14. Palamar M., Pasternak Y., Palamar A. (2014) Doslidzhennia dynamichnykh pokhybok systemy pretsyziinoho keruvannia antenoiu z asynkhronnym elektropryvodom. Visnyk TNTU, vol. 76, no. 4, pp. 164–173. (In Ukrainian). 15. Palamar M., Horyn T., Palamar A., Batuk V. (2022) Method of calibration MEMS accelerometer and magnetometer for increasing the accuracy determination angular orientation of satellite antenna reflector // Scientific Journal of TNTU, Ternopil, Ukraine, vol. 108, no. 4, pp. 79–88. https://doi.org/10.33108/visnyk_tntu2022.04.079 |
| Тип вмісту: | Article |
| Розташовується у зібраннях: | Вісник ТНТУ, 2025, № 1 (117) |
Файли цього матеріалу:
| Файл | Опис | Розмір | Формат | |
|---|---|---|---|---|
| TNTUSJ_2025v117n1_Palamar_M-Modernization_of_the_azimuth_54-61.pdf | 1,9 MB | Adobe PDF | Переглянути/відкрити | |

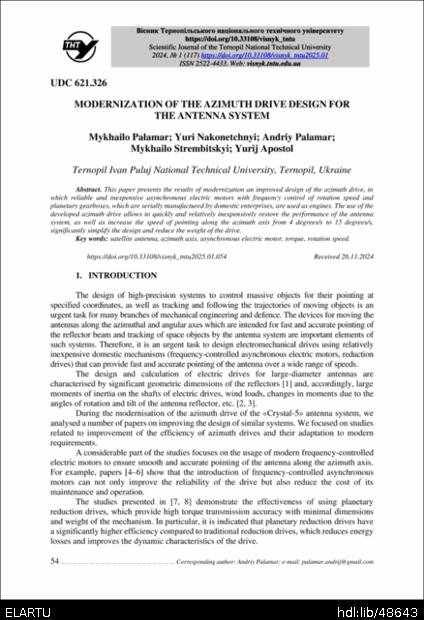

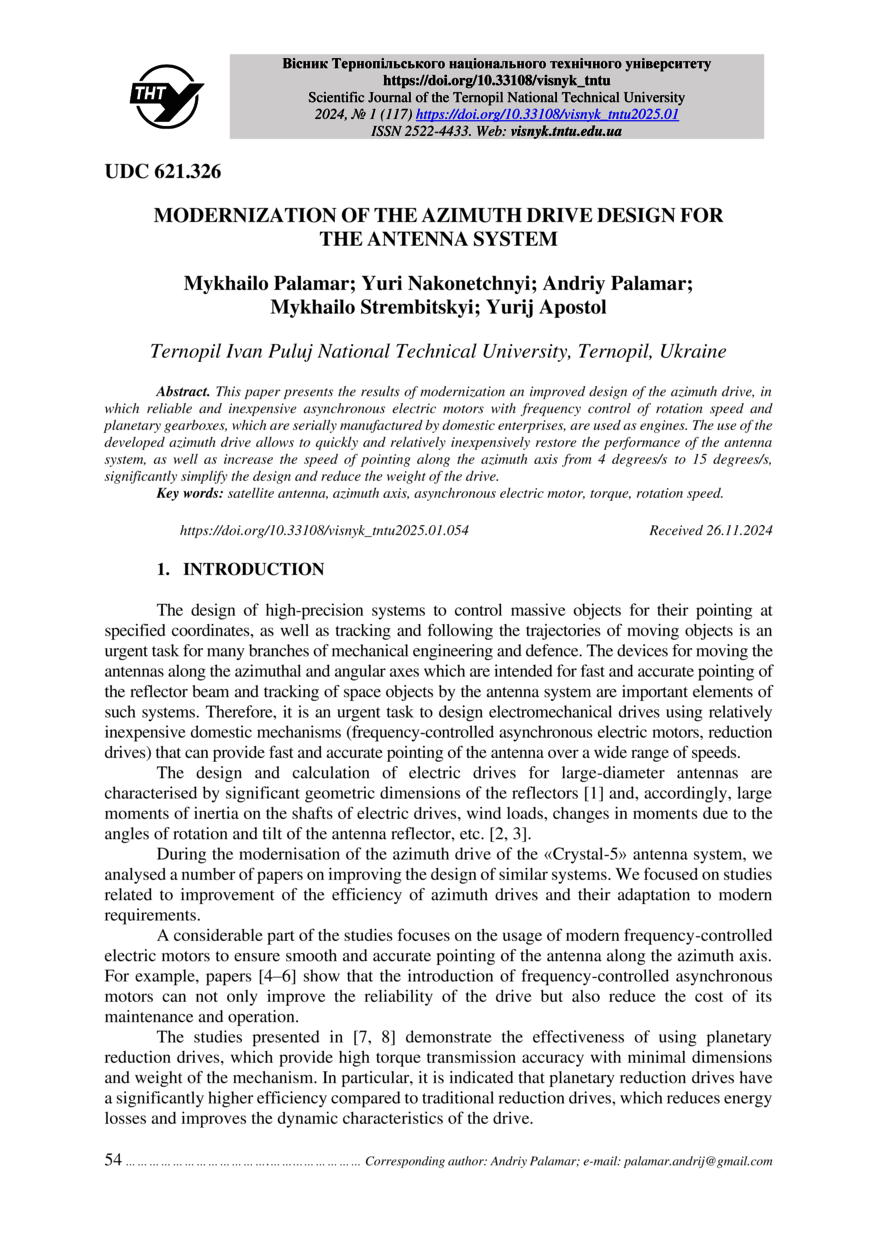

| TNTUSJ_2025v117n1_Palamar_M-Modernization_of_the_azimuth_54-61__COVER.png | 1,22 MB | image/png | Переглянути/відкрити |
