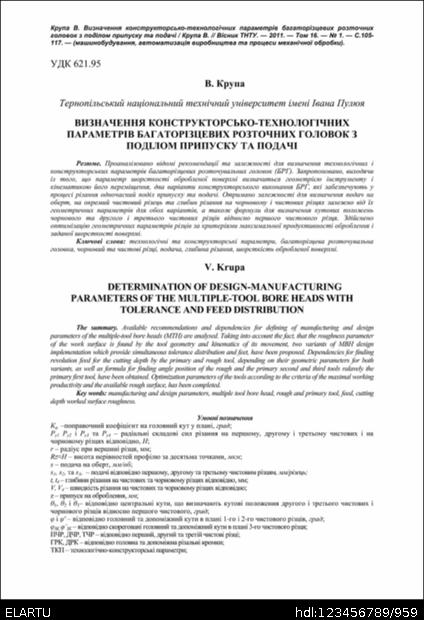

Визначення конструкторсько-технологічних параметрів багаторізцевих розточних головок з поділом припуску та подачі

Abstract

Проаналізовано відомі рекомендації та залежності для визначення технологічних і конструкторських параметрів багаторізцевих розточувальних головок (БРГ). Запропоновано, виходячи із того, що параметр шорсткості обробленої поверхні визначиться геометрією інструменту і кінематикою його переміщення, два варіанти конструкторського виконання БРГ, які забезпечують у процесі різання одночасний поділ припуску та подачі. Отримано залежності для визначення подач на оберт, на окремий чистовий різець та глибин різання на чорновому і чистових різцях залежно від їх геометричних параметрів для обох варіантів, а також формули для визначення кутових положень чорнового та другого і третього чистових різців відносно першого чистового різця. Здійснено оптимізацію геометричних параметрів різців за критеріями максимальної продуктивності оброблення і заданої шорсткості поверхні.

Available recommendations and dependencies for defining of manufacturing and design parameters of the multiple-tool bore heads (MTH) are analysed. Taking into account the fact, that the roughness parameter of the work surface is found by the tool geometry and kinematics of its movement, two variants of MBH design implementation which provide simultaneous tolerance distribution and feet, have been proposed. Dependencies for finding revolution feed for the cutting depth by the primary and rough tool, depending on their geometric parameters for both variants, as well as formula for finding angle position of the rough and the primary second and third tools ralavely the primary first tool, have been obtained. Optimization parameters of the tools according to the criteria of the maximal working productivity and the available rough surface, has been completed.
