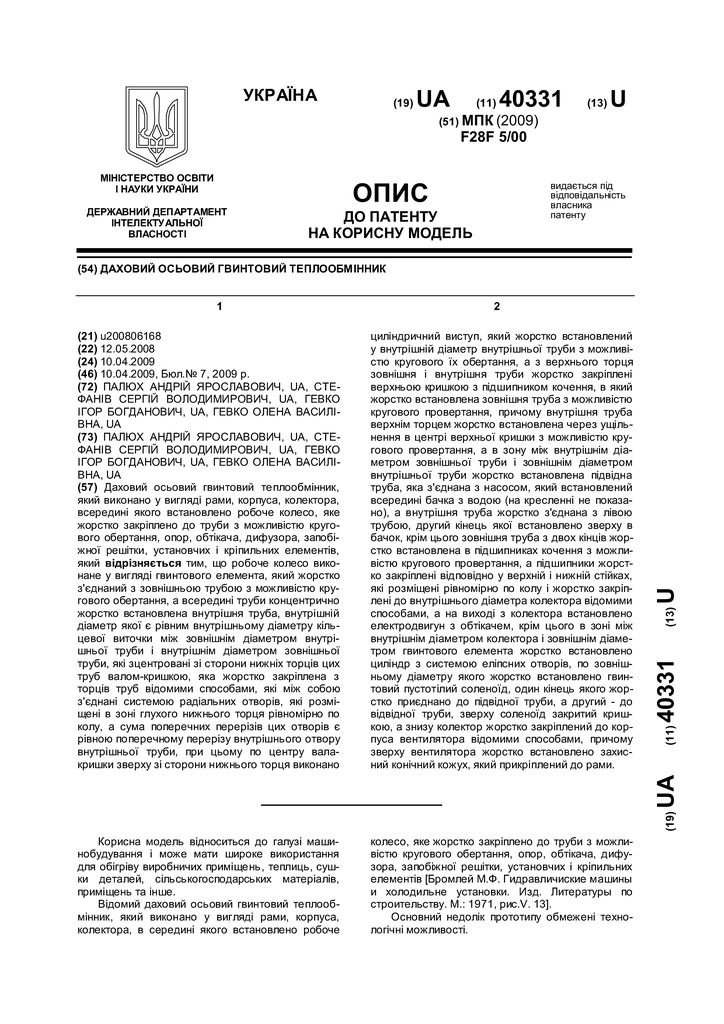

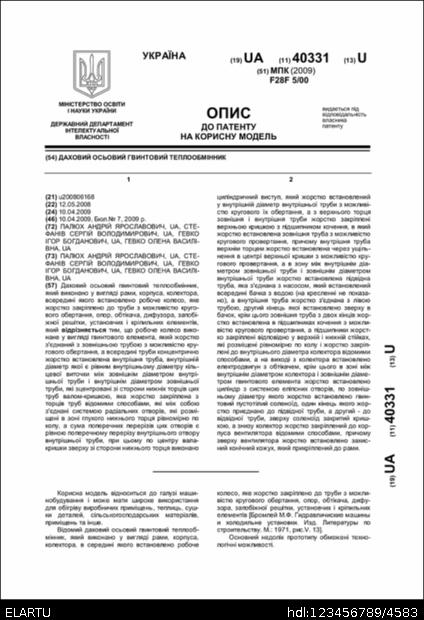

Даховий осьовий гвинтовий теплообмінник

Abstract

Даховий осьовий гвинтовий теплообмінник, який виконано у вигляді рами, корпуса, колектора, всередині якого встановлено робоче колесо, яке жорстко закріплено до труби з можливістю кругового обертання, опор, обтікача, дифузора, запобіжної решітки, установчих і кріпильних елементів, який відрізняється тим, що робоче колесо виконане у вигляді гвинтового елемента, який жорстко з’єднаний з зовнішньою трубою з можливістю кругового обертання, а всередині труби концентрично жорстко встановлена внутрішня труба, внутрішній діаметр якої є рівним внутрішньому діаметру кільцевої виточки між зовнішнім діаметром внутрішньої труби і внутрішнім діаметром зовнішньої труби, які зцентровані зі сторони нижніх торців цих труб валом-кришкою, яка жорстко закріплена з торців труб відомими способами, які між собою з’єднані системою радіальних отворів, які розміщені в зоні глухого нижнього торця рівномірно по колу, а сума поперечних перерізів цих отворів є рівною поперечному перерізу внутрішнього отвору внутрішньої труби, при цьому по центру вала-кришки зверху зі сторони нижнього торця виконано циліндричний виступ, який жорстко встановлений у внутрішній діаметр внутрішньої труби з можливістю кругового їх обертання, а з верхнього торця зовнішня і внутрішня труби жорстко закріплені верхньою кришкою з підшипником кочення, в який жорстко встановлена зовнішня труба з можливістю кругового провертання, причому внутрішня труба верхнім торцем жорстко встановлена через ущільнення в центрі верхньої кришки з можливістю кругового провертання, а в зону між внутрішнім діаметром зовнішньої труби і зовнішнім діаметром внутрішньої труби жорстко встановлена підвідна труба, яка з’єднана з насосом, який встановлений всередині бачка з водою (на кресленні не показано), а внутрішня труба жорстко з’єднана з лівою трубою, другий кінець якої встановлено зверху в бачок, крім цього зовнішня труба з двох кінців жорстко встановлена в підшипниках кочення з можливістю кругового провертання, а підшипники жорстко закріплені відповідно у верхній і нижній стійках, які розміщені рівномірно по колу і жорстко закріплені до внутрішнього діаметра колектора відомими способами, а на виході з колектора встановлено електродвигун з обтікачем, крім цього в зоні між внутрішнім діаметром колектора і зовнішнім діаметром гвинтового елемента жорстко встановлено циліндр з системою еліпсних отворів, по зовнішньому діаметру якого жорстко встановлено гвинтовий пустотілий соленоїд, один кінець якого жорстко приєднано до підвідної труби, а другий - до відвідної труби, зверху соленоїд закритий кришкою, а знизу колектор жорстко закріплений до корпуса вентилятора відомими способами, причому зверху вентилятора жорстко встановлено захисний конічний кожух, який прикріплений до рами.
