Назва: | Пристрій для свердління наскрізних отворів |
Інші назви: | Device for drilling through holes Устройство для сверления сквозных отверстий |
Автори: | Кобельник, Володимир Романович Кривий, Петро Дмитрович Кузьмін, Микола Іванович Kobelnyk, Volodymyr Romanovych Kryvyi, Petro Dmytrovych Kuzmin, Mykola Ivanovych Кобельник, Владимир Романович Кривой, Петр Дмитриевич Кузьмин, Николай Иванович |
Бібліографічний опис: | Патент 77698 UA, МПК B23B 47/00. Пристрій для свердління наскрізних отворів [Текст] / Кобельник Володимир Романович, Кузьмін Микола Іванович, Кривий Петро Дмитрович (Україна) - опубл. 25.02.2013. Patent 77698 UA, MPK B23B 47/00. Device for drilling through holes [Text] / Kryvyi Petro Dmytrovych, Kobelnyk Volodymyr Romanovych, Kuzmin Mykola Ivanovych (Ukraine) - publ. 25.02.2013. Патент 77698 UA, МПК B23B 47/00. Устройство для сверления сквозных отверстий [Текст] / Кривой Петр Дмитриевич, Кобельник Владимир Романович, Кузьмин Николай Иванович (Украина) - опубл. 25.02.2013. |
Дата публікації: | 25-лют-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 47/00 конструктивні елементи для розточувальних або свердлильних верстатів допоміжні пристрої для них |
Короткий огляд (реферат): | Пристрій для свердління наскрізних отворів, який містить чашкоподібний циліндричний корпус, на верхньому торці якого розміщений конус, що спряжений зі шпинделем свердлильного верстата і охоплює встановлену в чашкоподібному циліндричному корпусі додаткову чашкоподібну втулку та пружний елемент у вигляді циліндричної пружини, розміщений між дном чашкоподібного циліндричного корпуса і дном додаткової чашкоподібної втулки, на нижньому торці якої виконаний конус, на якому встановлений свердлильний патрон із закріпленим у ньому свердлом, який відрізняється тим, що додаткова чашкоподібна втулка виконана у вигляді повзуна, спряженого за допомогою шпонкового з’єднання із чашкоподібним циліндричним корпусом, у верхній частині якого виконана циліндрична виточка, у дні якої є різьбовий отвір із загвинченим у нього штоком, виконаним з можливістю регулювання його положення відносно дна чашкоподібного циліндричного корпуса, зафіксованим стопорною гайкою, а у верхній частині цього штока виконана багатогранна призма під ключ, пружний елемент встановлений із зазором на шток, а взаємне розміщення повзуна і чашкоподібного циліндричного корпуса забезпечує обмежувальний механізм у вигляді виконаного у циліндричній стінці чашкоподібного циліндричного корпуса наскрізного паза, в який встановлений циліндричний палець з різьбовим кінцем, з’єднаним із різьбовим радіальним отвором у повзуні. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4541 |
Інші ідентифікатори: | 77698 |
Власник авторського права: | ® Кобельник Володимир Романович, Кузьмін Микола Іванович, Кривий Петро Дмитрович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
7-77698-pristrijj-dlya-sverdlinnya-naskriznikh-otvoriv.pdf | 242,92 kB | Adobe PDF | Переглянути/відкрити | |
7-77698-pristrijj-dlya-sverdlinnya-naskriznikh-otvoriv.djvu | 329,47 kB | DjVu | Переглянути/відкрити | |

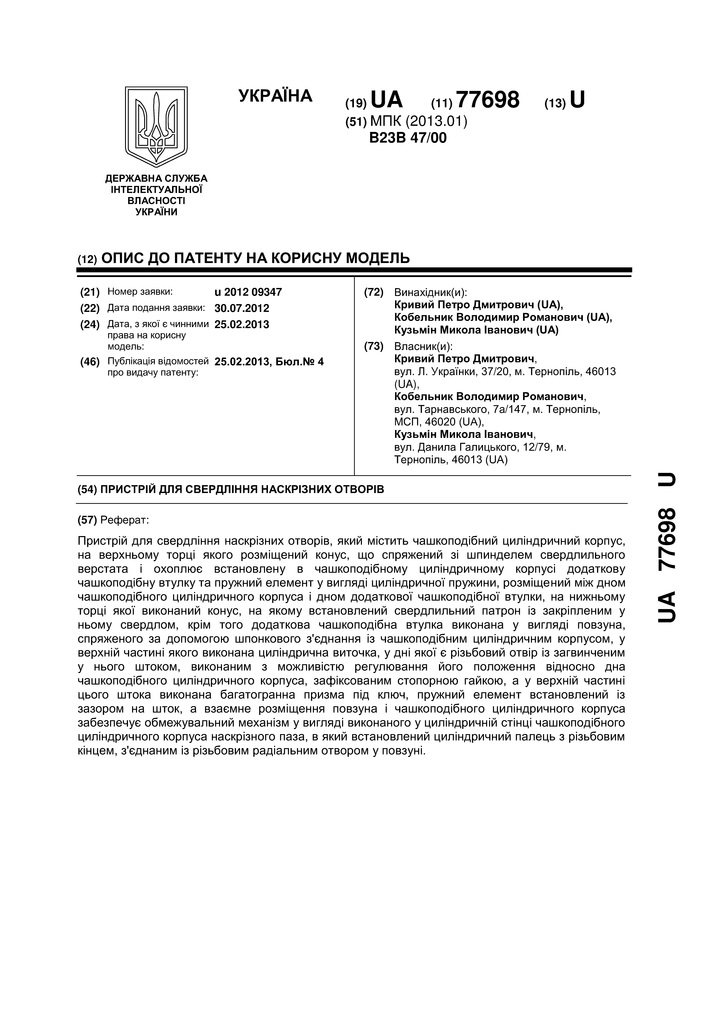

7-77698-pristrijj-dlya-sverdlinnya-naskriznikh-otvoriv__COVER.png | 683 kB | image/png | Переглянути/відкрити |
