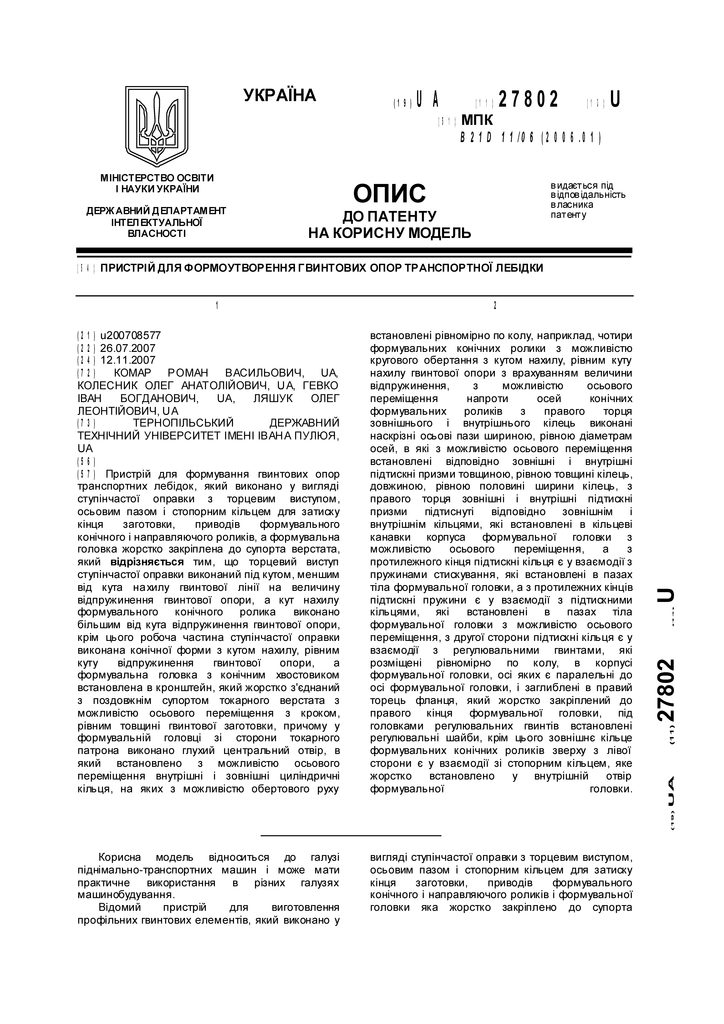

Пристрій для формоутворення гвинтових опор транспортної лебідки

Abstract

Пристрій для формування гвинтових опор транспортних лебідок, який виконано у вигляді ступінчастої оправки з торцевим виступом, осьовим пазом і стопорним кільцем для затиску кінця заготовки, приводів формувального конічного і направляючого роликів, а формувальна головка жорстко закріплена до супорта верстата, який відрізняється тим, що торцевий виступ ступінчастої оправки виконаний під кутом, меншим від кута нахилу гвинтової лінії на величину відпружинення гвинтової опори, а кут нахилу формувального конічного ролика виконано більшим від кута відпружинення гвинтової опори, крім цього робоча частина ступінчастої оправки виконана конічної форми з кутом нахилу, рівним куту відпружинення гвинтової опори, а формувальна головка з конічним хвостовиком встановлена в кронштейн, який жорстко з’єднаний з поздовжнім супортом токарного верстата з можливістю осьового переміщення з кроком, рівним товщині гвинтової заготовки, причому у формувальній головці зі сторони токарного патрона виконано глухий центральний отвір, в який встановлено з можливістю осьового переміщення внутрішні і зовнішні циліндричні кільця, на яких з можливістю обертового руху встановлені рівномірно по колу, наприклад, чотири формувальних конічних ролики з можливістю кругового обертання з кутом нахилу, рівним куту нахилу гвинтової опори з врахуванням величини відпружинення, з можливістю осьового переміщення напроти осей конічних формувальних роликів з правого торця зовнішнього і внутрішнього кілець виконані наскрізні осьові пази шириною, рівною діаметрам осей, в які з можливістю осьового переміщення встановлені відповідно зовнішні і внутрішні підтискні призми товщиною, рівною товщині кілець, довжиною, рівною половині ширини кілець, з правого торця зовнішні і внутрішні підтискні призми підтиснуті відповідно зовнішнім і внутрішнім кільцями, які встановлені в кільцеві канавки корпуса формувальної головки з можливістю осьового переміщення, а з протилежного кінця підтискні кільця є у взаємодії з пружинами стискування, які встановлені в пазах тіла формувальної головки, а з протилежних кінців підтискні пружини є у взаємодії з підтискними кільцями, які встановлені в пазах тіла формувальної головки з можливістю осьового переміщення, з другої сторони підтискні кільця є у взаємодії з регулювальними гвинтами, які розміщені рівномірно по колу, в корпусі формувальної головки, осі яких є паралельні до осі формувальної головки, і заглиблені в правий торець фланця, який жорстко закріплений до правого кінця формувальної головки, під головками регулювальних гвинтів встановлені регулювальні шайби, крім цього зовнішнє кільце формувальних конічних роликів зверху з лівої сторони є у взаємодії зі стопорним кільцем, яке жорстко встановлено у внутрішній отвір формувальної головки.
