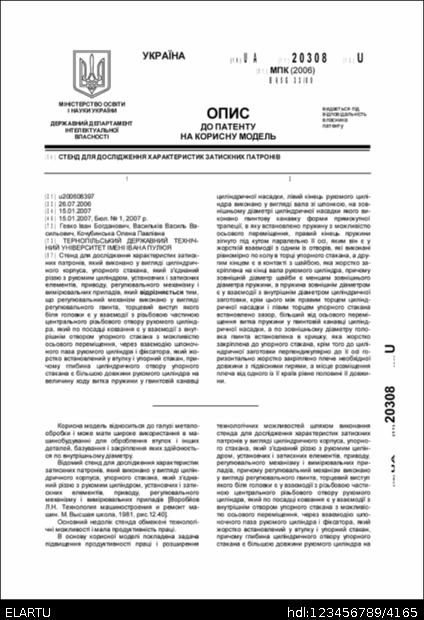

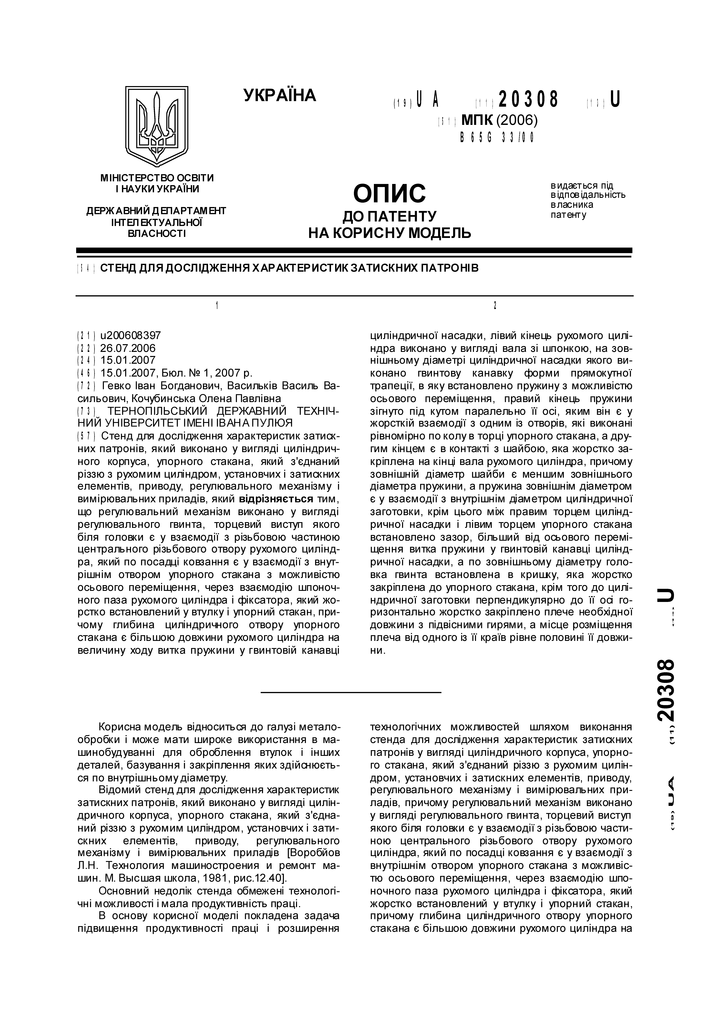

Назва: | Стенд для дослідження характеристик затискних патронів |
Інші назви: | Bench for study of characteristics of chucks Стенд для исследования характеристик зажимных патронов |
Автори: | Васильків, Василь Васильович Гевко, Іван Богданович Кочубинська, Олена Павлівна Hevko, Ivan Bohdanovych Kochubynska, Olena Pavlivna Vasylkiv, Vasyl Vasyliovych Василькив, Василий Васильевич Гевко, Иван Богданович Кочубинская, Елена Павловна |
Бібліографічний опис: | Патент 20308 UA, МПК B65G 33/00. Стенд для дослідження характеристик затискних патронів [Текст] / Кочубинська Олена Павлівна, Гевко Іван Богданович, Васильків Василь Васильович (Україна) - опубл. 15.01.2007. Patent 20308 UA, MPK B65G 33/00. Bench for study of characteristics of chucks [Text] / Hevko Ivan Bohdanovych, Vasylkiv Vasyl Vasyliovych, Kochubynska Olena Pavlivna (Ukraine) - publ. 15.01.2007. Патент 20308 UA, МПК B65G 33/00. Стенд для исследования характеристик зажимных патронов [Текст] / Гевко Иван Богданович, Василькив Василий Васильевич, Кочубинская Елена Павловна (Украина) - опубл. 15.01.2007. |
Дата публікації: | 15-січ-2007 |
Дата внесення: | 24-вер-2014 |
Теми: | B65G 33/00 гвинтові або обертові спіральні конвеєри |
Короткий огляд (реферат): | Стенд для дослідження характеристик затискних патронів, який виконано у вигляді циліндричного корпуса, упорного стакана, який з’єднаний різзю з рухомим циліндром, установчих і затискних елементів, приводу, регулювального механізму і вимірювальних приладів, який відрізняється тим, що регулювальний механізм виконано у вигляді регулювального гвинта, торцевий виступ якого біля головки є у взаємодії з різьбовою частиною центрального різьбового отвору рухомого циліндра, який по посадці ковзання є у взаємодії з внутрішнім отвором упорного стакана з можливістю осьового переміщення, через взаємодію шпоночного паза рухомого циліндра і фіксатора, який жорстко встановлений у втулку і упорний стакан, причому глибина циліндричного отвору упорного стакана є більшою довжини рухомого циліндра на величину ходу витка пружини у гвинтовій канавці циліндричної насадки, лівий кінець рухомого циліндра виконано у вигляді вала зі шпонкою, на зовнішньому діаметрі циліндричної насадки якого виконано гвинтову канавку форми прямокутної трапеції, в яку встановлено пружину з можливістю осьового переміщення, правий кінець пружини зігнуто під кутом паралельно її осі, яким він є у жорсткій взаємодії з одним із отворів, які виконані рівномірно по колу в торці упорного стакана, а другим кінцем є в контакті з шайбою, яка жорстко закріплена на кінці вала рухомого циліндра, причому зовнішній діаметр шайби є меншим зовнішнього діаметра пружини, а пружина зовнішнім діаметром є у взаємодії з внутрішнім діаметром циліндричної заготовки, крім цього між правим торцем циліндричної насадки і лівим торцем упорного стакана встановлено зазор, більший від осьового переміщення витка пружини у гвинтовій канавці циліндричної насадки, а по зовнішньому діаметру головка гвинта встановлена в кришку, яка жорстко закріплена до упорного стакана, крім того до циліндричної заготовки перпендикулярно до її осі горизонтально жорстко закріплено плече необхідної довжини з підвісними гирями, а місце розміщення плеча від одного із її країв рівне половині її довжини. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4165 |
Інші ідентифікатори: | 20308 |
Власник авторського права: | ® Кочубинська Олена Павлівна, Гевко Іван Богданович, Васильків Василь Васильович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2007 |
