Назва: | Дорн для обробки напівкруглих шліцевих пазів |
Інші назви: | Mandrel for processing semicircular spline grooves Дорн для обработки полукруглых шлицевых пазов |
Автори: | Гевко, Роман Богданович Дзюра, Володимир Олексійович Dziura, Volodymyr Oleksiiovych Hevko, Roman Bohdanovych Гевко, Роман Богданович Дзюра, Владимир Алексеевич |
Бібліографічний опис: | Патент 26884 UA, МПК B21C 37/06. Дорн для обробки напівкруглих шліцевих пазів [Текст] / Гевко Роман Богданович, Дзюра Володимир Олексійович (Україна) - опубл. 10.10.2007. Patent 26884 UA, MPK B21C 37/06. Mandrel for processing semicircular spline grooves [Text] / Hevko Roman Bohdanovych, Dziura Volodymyr Oleksiiovych (Ukraine) - publ. 10.10.2007. Патент 26884 UA, МПК B21C 37/06. Дорн для обработки полукруглых шлицевых пазов [Текст] / Гевко Роман Богданович, Дзюра Владимир Алексеевич (Украина) - опубл. 10.10.2007. |
Дата публікації: | 10-жов-2007 |
Дата внесення: | 24-вер-2014 |
Теми: | B21C 37/06 труб або металевих шлангів комбіновані способи виготовлення труб |
Короткий огляд (реферат): | Дорн для обробки напівкруглих шліцевих пазів, який виконаний у вигляді оправки з хвостовиком, твердосплавних дорнуючих елементів у вигляді кульок, елементів кріплення і направлення, який відрізняється тим, що оправка виконана у вигляді ступінчастого вала різних діаметрів, верхня робоча частина оправки дорна виконана у вигляді конічного ступеня з конусністю, що дорівнює величині підйому на одну кульку, яка внизу завершена виступним циліндричним пояском, діаметр якого менше середнього діаметра твердосплавних кульок, які взаємодіють з конічним ступенем оправки, причому цей ступінь взаємодіє з внутрішнім діаметром циліндричного сепаратора, по зовнішній поверхні якого виконані наскрізні сферичні отвори, які взаємодіють з твердосплавними кульками, причому ці отвори розміщені в ряди, кількість яких дорівнює кількості шліцевих пазів, які паралельні осі оправки з відстанями між сусідніми сферичними отворами, що дорівнюють (1,2-1,5)Dкульки, причому знизу циліндричний сепаратор по діаметру виконано під гострим кутом, який взаємодіє з торцем виступного циліндричного пояска, який виконаний під гострим кутом, що дорівнює куту нижнього торця циліндричного сепаратора, верхній торець циліндричного сепаратора має гострий кут, аналогічний нижньому, і знаходиться у взаємодії з гострими кутами притискачів, які жорстко закріплені гвинтами до тіла оправки і встановлені в циліндричній канавці з внутрішнім діаметром, меншим, ніж внутрішній діаметр циліндричного сепаратора, крім цього, зі сторони хвостовика в циліндричному сепараторі рівномірно по колу виконано П-подібні осьові пази, які взаємодіють з аналогічними виступами притискачів, причому зовнішній діаметр сепаратора дорівнює зовнішньому діаметру дорна, причому оправка з твердосплавними кульками встановлена у верхню напрямну втулку з напівкруглими шліцевими пазами під твердосплавні кульки з можливістю відносного осьового переміщення, а вона жорстко встановлена своєю виточкою в верхню частину U-подібного корпуса пристрою, причому нижньою частиною U-подібний корпус встановлено горизонтально на плиту преса, а до нижньої частини корпусу жорстко закріплена нижня напрямна втулка з внутрішніми напівкруглими шліцевими пазами аналогічно верхній напрямній втулці. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4095 |
Інші ідентифікатори: | 26884 |
Власник авторського права: | ® Гевко Роман Богданович, Дзюра Володимир Олексійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2007 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-26884-dorn-dlya-obrobki-napivkruglikh-shlicevikh-paziv.pdf | 161,72 kB | Adobe PDF | Переглянути/відкрити | |
3-26884-dorn-dlya-obrobki-napivkruglikh-shlicevikh-paziv.djvu | 169,08 kB | DjVu | Переглянути/відкрити | |

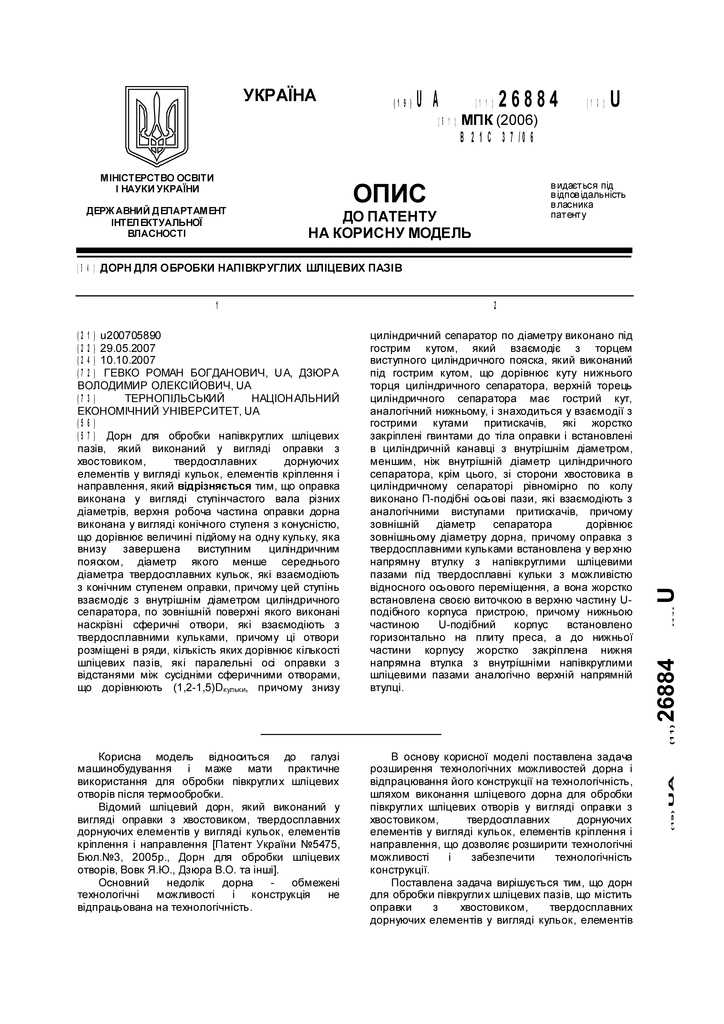

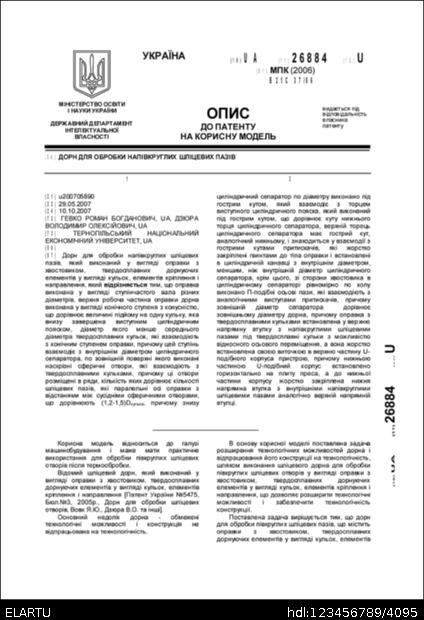

3-26884-dorn-dlya-obrobki-napivkruglikh-shlicevikh-paziv__COVER.png | 1,06 MB | image/png | Переглянути/відкрити |
