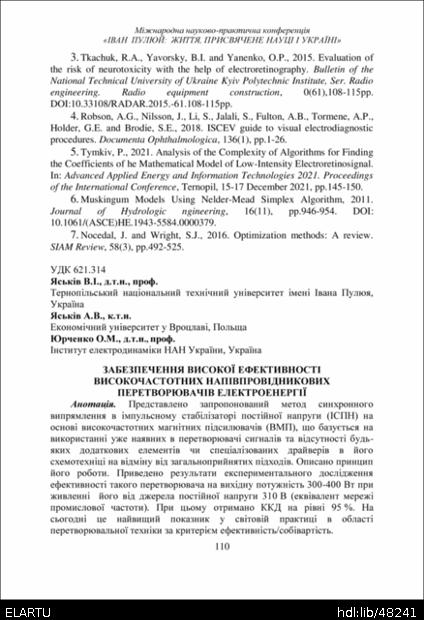

Забезпечення високої ефективності високочастотних напівпровідникових перетворювачів електроенергії

Abstract

Представлено запропонований метод синхронного випрямлення в імпульсному стабілізаторі постійної напруги (ІСПН) на основі високочастотних магнітних підсилювачів (ВМП), що базується на використанні уже наявних в перетворювачі сигналів та відсутності будь-яких додаткових елементів чи спеціалізованих драйверів в його схемотехніці на відміну від загальноприйнятих підходів. Описано принцип його роботи. Приведено результати експериментального дослідження ефективності такого перетворювача на вихідну потужність 300-400 Вт при живленні його від джерела постійної напруги 310 В (еквівалент мережі промислової частоти). При цьому отримано ККД на рівні 95 %. На сьогодні це найвищий показник у світовій практиці в області перетворювальної техніки за критерієм ефективність/собівартість

The proposed study presents a method of synchronous rectification in a DC-DC switching regulator based on high-frequency magnetic amplifiers (HFMAs). This approach utilizes existing signals within the converter and eliminates the need for additional components or specialized drivers in its circuitry, distinguishing it from conventional methods. The working principle of the proposed method is described. Experimental results demonstrate the efficiency of the converter at an output power of 300–400 W when powered by a 310 V DC source (equivalent to an industrial-frequency grid). The achieved efficiency of 95% represents the highest recorded value in global power conversion technology in terms of the efficiency-to-cost ratio
