| Назва: | Спосіб виготовлення шнекової заготовки |
| Автори: | Васильків, Василь Васильович Данильченко, Лариса Миколаївна Радик, Дмитро Леонідович Грицина, Андрій Степанович Паращук, Владислав Романович Король, Олег Іванович |
| Приналежність: | Тернопільський національний технічний університет імені Івана Пулюя |
| Бібліографічний опис: | Патент 155028 U, Україна МПК (2024.01) B21D 11/06 (2006.01), B23С 3/32 (2006.01), В29С 59/14 (2006.01), В23К 10.00. Спосіб виготовлення шнекової заготовки / Васильків Василь Васильович, Данильченко Лариса Миколаївна, Радик Дмитро Леонідович, Грицина Андрій Степанович, Паращук Владислав Романович, Король Олег Іванович; заявник і власник патенту Тернопільський національний технічний університет імені Івана Пулюя. № u 2023 03294; заявл. 05.07.2023; опубл. 10.01.2024. Бюл.№ 2 / 2024. 6 с.: іл. |
| № патенту: | 155028 |
| Дата публікації: | 10-січ-2024 |
| Дата подання: | 7-лип-2023 |
| Дата внесення: | 18-січ-2024 |
| Видавництво: | Державна організація "Український національний офіс інтелектуальної власності та інновацій" |
| Країна (код): | UA |
| Місце видання, проведення: | Національний орган інтелектуальної власності Державна організація "Український національний офіс інтелектуальної власності та інновацій", м. Київ |
| Теми: | патент 155028 B21D 11/06 B23C 3/32 B29C 59/14 B23K 10/00 шнекова заготовка повітряно-плазмове різання фрезерування |
| Короткий огляд (реферат): | Спосіб виготовлення шнекової заготовки, у якому виконують повітряно-плазмове різання штучної заготовки, яка здійснює обертовий рух, до утворення початкової гвинтової канавки, за допомогою повітряно-плазмового потоку, який переміщують вздовж її поздовжньої осі, і направленого дотично до концентричної поверхні, яка огинає западину профілю отриманої початкової гвинтової канавки. Одночасно з повітряно-плазмовим різанням штучної заготовки отриману початкову гвинтову канавку фрезерують до утворення необхідного профілю гвинтової канавки шнекової заготовки за допомогою циліндричної кінцевої фрези, яка розміщена паралельно до повітряно-плазмового потоку і дотично до концентричної поверхні, що огинає впадину профілю такої гвинтової канавки, і яку переміщують вздовж поздовжньої осі штучної заготовки зі швидкістю, яка дорівнює швидкості переміщення повітряно-плазмового потоку вздовж згаданої осі. |
| Опис: | Корисна модель належить до технології машинобудування і може використовуватись для виготовлення шнекових заготовок із важкодеформованих, а також малопластичних металів і сплавів у виробництві спіралей гвинтових конвеєрів, шнекових роторів центрифуг і насосів, черв'яків екструдерів, крупних гвинтів, свердл, шаропрокатних валків, спіральних бурових штанг та інших виробів. |
| URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/lib/43638 |
| Власник авторського права: | © Васильків Василь Васильович, Данильченко Лариса Миколаївна, Радик Дмитро Леонідович, Грицина Андрій Степанович, Паращук Владислав Романович, Король Олег Іванович, 2023 © Тернопільський національний технічний університет імені Івана Пулюя, 2023 |
| URL-посилання пов’язаного матеріалу: | https://sis.nipo.gov.ua/uk/search/detail/1779539/ https://sis.nipo.gov.ua/media/UTILITY_MOD/2023/u202303294/published_description.pdf |
| Тип вмісту: | Patent |
| Розташовується у зібраннях: | 2024 |
Файли цього матеріалу:
| Файл | Опис | Розмір | Формат | |
|---|---|---|---|---|
| Патент_155028.pdf | 180,86 kB | Adobe PDF | Переглянути/відкрити | |

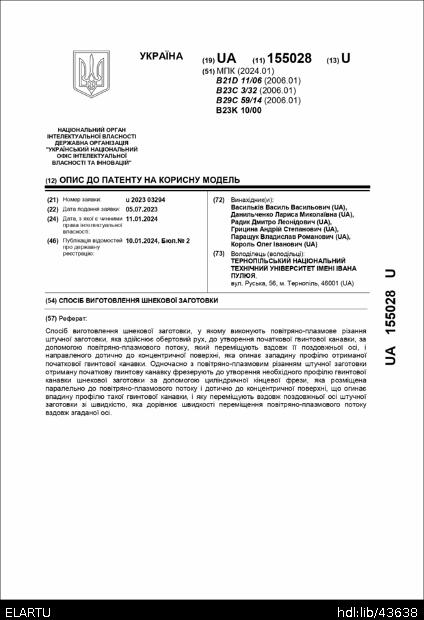

| tit_155028.jpg | 545,31 kB | JPEG | Переглянути/відкрити |
