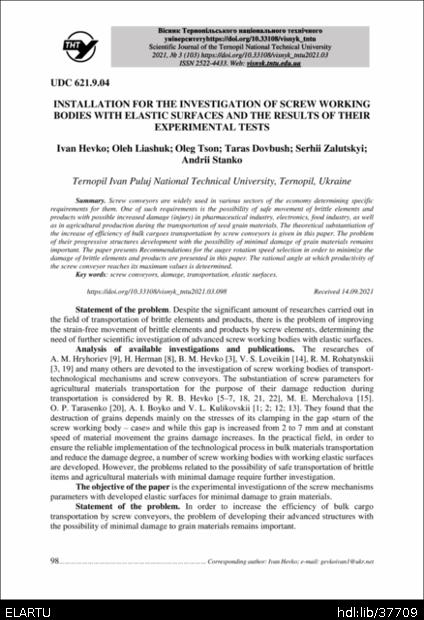

Installation for the investigation of screw working bodies with elastic surfaces and the results of their experimental tests

Abstract

Гвинтові транспортери знайшли широке використання у різних галузях економіки, що зумовлює і специфічні вимоги, які ставляться до них. Однією з них є можливість безпечного переміщення крихких елементів та продуктів із можливим підвищеним пошкодженням (травматизмом) у фармацевтич-ній галузі, галузях електроніки, харчової промисловості, а також у сільськогосподарському виробництві при транспортуванні насіннєвих зернових матеріалів. Наведено результати експериментальних досліджень ефективності транспортування сипких вантажів гвинтовими робочими органами з еластичними поверхнями. В результаті проведених експериментальних досліджень з визначення продуктивності транспортування та величини травмування розробленими гвинтовими робочими органами із еластичними поверхнями та опрацювання отриманих даних виведено рівняння регресії продуктивності для гвинтового конвеєра, оснащеного шнеками з суцільним камероподібним елементом, з периферійною еластичною щіткоподібною частиною та з щіткоподібним елементом для ячменю та кукурудзи, а також ступеня травмування при транспортуванні кукурудзи. Встановлено, що зі збільшенням внутрішнього діаметра кожуха та частоти обертання та зі зменшенням кута нахилу продуктивність транспортуванням зростає. Встановлено, що при транспортуванні кукурудзи шнек з суцільним камероподібним елементом забезпечує значно вищу продуктивність у порівнянні зі шнеком із щіткоподібним елементом (в 1,34…1,5 раза) й мало відрізняється за продуктивністю транспортування шнеком із периферійною еластичною щіткоподібною частиною. Встановлено, що домінуючим фактором, який впливає на ступінь травмування кукурудзи, є величина частоти обертання шнека і несуттєво поступається їй за впливом кут нахилу шнека до горизонту, а також те, що ступінь травмування кукурудзи шнеком з суцільним камероподібним елементом у порівнянні зі шнеком з щіткоподібним елементом є вищим, він практично не відрізняється за ступенем травмування шнеком з периферійною еластичною щіткоподібною частиною.

Screw conveyors are widely used in various sectors of the economy determining specific requirements for them. One of such requirements is the possibility of safe movement of brittle elements and products with possible increased damage (injury) in pharmaceutical industry, electronics, food industry, as well as in agricultural production during the transportation of seed grain materials. The theoretical substantiation of the increase of efficiency of bulk cargoes transportation by screw conveyors is given in this paper. The problem of their progressive structures development with the possibility of minimal damage of grain materials remains important. The paper presents Recommendations for the auger rotation speed selection in order to minimize the damage of brittle elements and products are presented in this paper. The rational angle at which productivity of the screw conveyor reaches its maximum values is deteermined.
