Назва: | Розточувальна головка |
Інші назви: | Boring head Расточная головка |
Автори: | Кривий, Петро Дмитрович Крупа, Володимир Васильович Krupa, Volodymyr Vasyliovych Kryvyi, Petro Dmytrovych Кривой, Петр Дмитриевич Крупа, Владимир Васильевич |
Бібліографічний опис: | Патент 72588 UA, МПК B23B 29/03. Розточувальна головка [Текст] / Крупа Володимир Васильович, Кривий Петро Дмитрович (Україна) - опубл. 27.08.2012. Patent 72588 UA, MPK B23B 29/03. Boring head [Text] / Kryvyi Petro Dmytrovych, Krupa Volodymyr Vasyliovych (Ukraine) - publ. 27.08.2012. Патент 72588 UA, МПК B23B 29/03. Расточная головка [Текст] / Кривой Петр Дмитриевич, Крупа Владимир Васильевич (Украина) - опубл. 27.08.2012. |
Дата публікації: | 27-сер-2012 |
Дата внесення: | 25-вер-2014 |
Теми: | B23B 29/03 розточувальні головки |
Короткий огляд (реферат): | Розточувальна головка, що складається з корпуса, в якому виконані хвостовик з різзю для закріплення розточувальної головки в пристосуванні та центральний отвір для підводу змащувально-охолоджуючої речовини (ЗОР), пружних напрямних, які встановлені в поздовжні пази, який відрізняється тим, що в корпусі виконані додатково чотири нерівномірно розміщені по колу радіальні пази, в які встановлені три різці для чистової і один різець для чорнової обробки, які закріплені за допомогою диска, що жорстко з’єднаний з корпусом, причому регулювання радіального вильоту різців здійснено за допомогою спеціальних гвинтів з конічними кінцевими поверхнями, що встановлені з можливістю спряження з торцевими скосами різців, та на кожному різці виконані поздовжні пази для підводу ЗОР в зону різання, і головні кути в плані на різцях для чистової обробки, а також допоміжні кути в плані на першому і другому різцях для чистової обробки однакові і рівні відповідно і, а допоміжний кут в плані на третьому різці для чистової обробки корегований, а його значення визначається за формулою: |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4772 |
Інші ідентифікатори: | 72588 |
Власник авторського права: | ® Крупа Володимир Васильович, Кривий Петро Дмитрович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2012 Наукові публікації працівників кафедри конструювання верстатів, інструментів та машин |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
13-72588-roztochuvalna-golovka.pdf | 777,55 kB | Adobe PDF | Переглянути/відкрити | |
13-72588-roztochuvalna-golovka.djvu | 1,05 MB | DjVu | Переглянути/відкрити | |

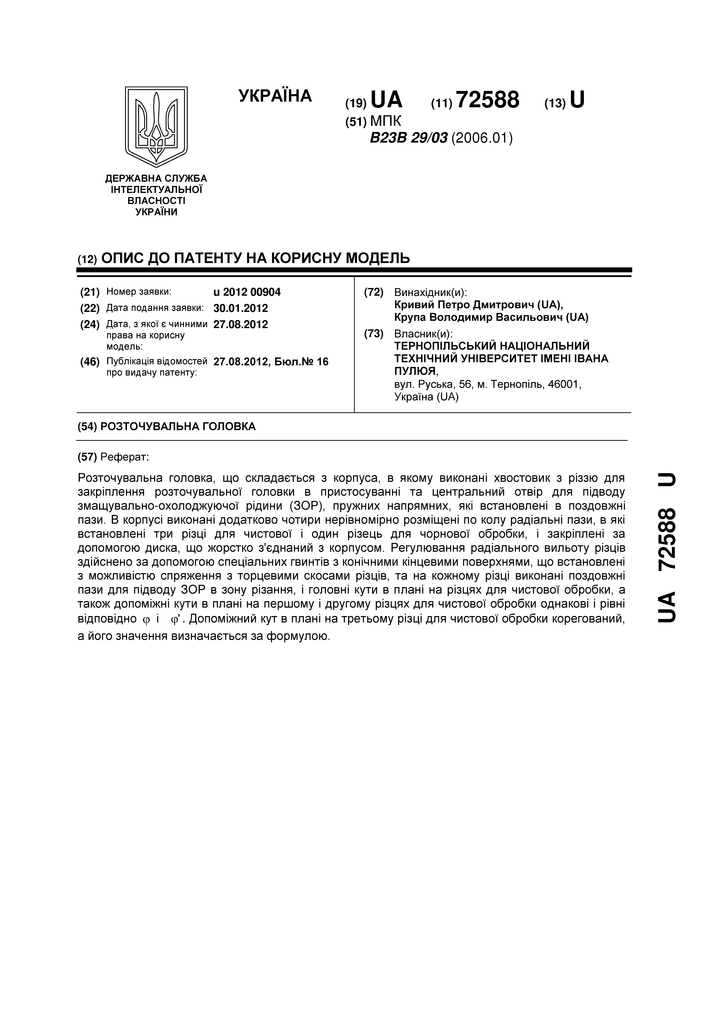

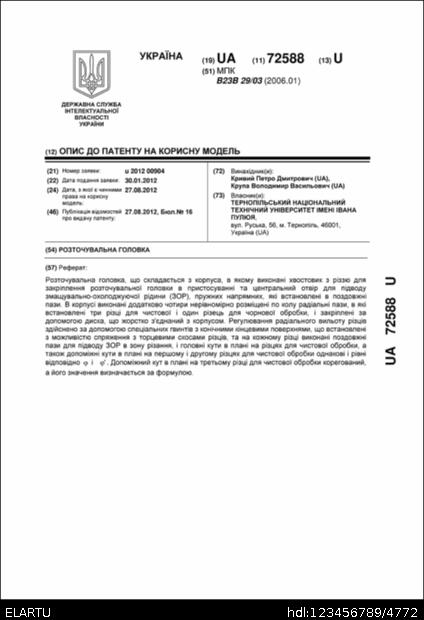

13-72588-roztochuvalna-golovka__COVER.png | 538,41 kB | image/png | Переглянути/відкрити |
