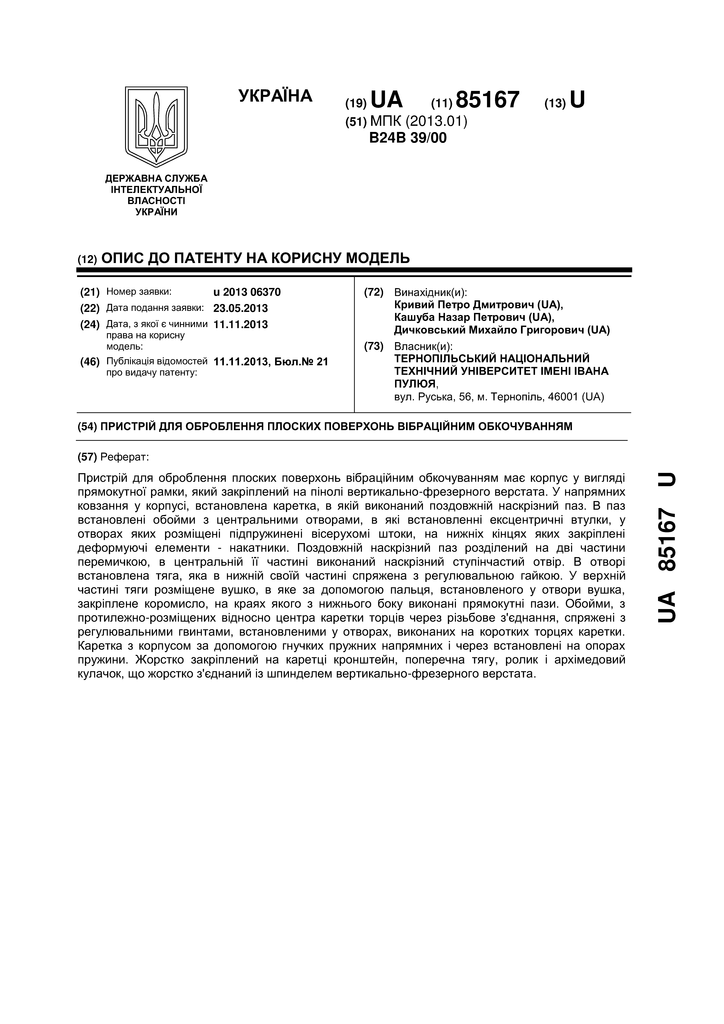

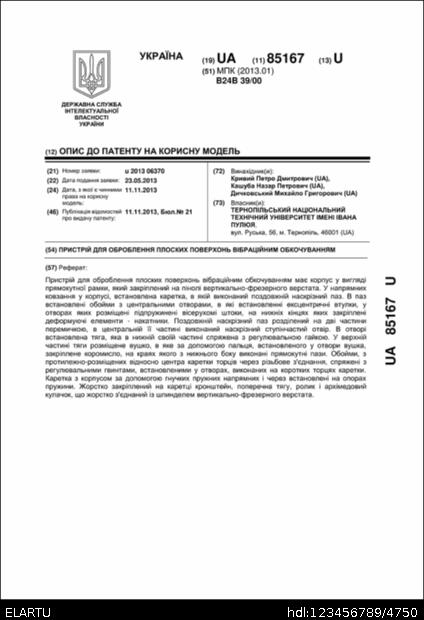

Назва: | Пристрій для оброблення плоских поверхонь вібраційним обкочуванням |
Автори: | Дичковський, Михайло Григорович Кашуба, Назар Петрович Кривий, Петро Дмитрович |
Бібліографічний опис: | Патент 85167 UA, МПК B24B 39/00. Пристрій для оброблення плоских поверхонь вібраційним обкочуванням [Текст] / Дичковський Михайло Григорович, Кривий Петро Дмитрович, Кашуба Назар Петрович (Україна) - опубл. 11.11.2013. |
Дата публікації: | 11-лис-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B24B 39/00 верстати або пристрої для обкатки з метою ущільнення поверхневого шару допоміжні приналежності для них |
Короткий огляд (реферат): | Пристрій для оброблення плоских поверхонь вібраційним обкочуванням, що має корпус у вигляді прямокутної рамки, який закріплений на пінолі вертикально-фрезерного верстата, у напрямних ковзання у корпусі, встановлена з можливістю переміщення у перпендикулярному до поздовжньої осі корпусу, каретка, в якій виконаний поздовжній наскрізний паз, в цей паз встановлені, з можливістю регулювання їхнього положення, обойми з центральними отворами, в які встановленні ексцентричні втулки, у отворах яких розміщені підпружинені вісерухомі штоки, на нижніх кінцях яких закріплені деформуючі елементи - накатники, які опираються на оброблювану поверхню, який відрізняється тим, що поздовжній наскрізний паз розділений на дві частини, розміщеною в центральній частині каретки перемичкою, в центральній її частині виконаний наскрізний ступінчастий отвір, ступінь меншого діаметра якого розміщена у верхній частині перемички, в отворі встановлена, пропущена через циліндричну пружину, тяга, яка в нижній своїй частині спряжена, з можливістю регулювання і фіксації величини стиску пружини, з регулювальною гайкою, а у верхній частині тяги розміщене вушко, в яке, за допомогою пальця, встановленого у отвори вушка, закріплене, з можливістю провертання, коромисло, на краях якого з нижнього боку виконані прямокутні пази, в яких розміщені рівновіддалені від осі наскрізного ступінчастого отвору головки вісерухомих штоків, а обойми, з протилежно-розміщених відносно центра каретки торців через різьбове з’єднання, спряжені з регулювальними гвинтами, встановленими у отворах, виконаних на коротких торцях каретки, яка зв’язана з корпусом за допомогою гнучких пружних напрямних і через встановлені на опорах пружини і жорстко закріплений на каретці кронштейн, поперечну тягу, ролик і архімедовий кулачок, що жорстко з’єднаний із шпинделем вертикально-фрезерного верстата. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4750 |
Інші ідентифікатори: | 85167 |
Власник авторського права: | ® Дичковський Михайло Григорович, Кривий Петро Дмитрович, Кашуба Назар Петрович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
