Назва: | Програмно-апаратний контролер інтерфейсу |
Інші назви: | Software/hardware intreface controller Программно-аппаратный контроллер интерфейса |
Автори: | Кочан, Володимир Володимирович Кочан, Роман Володимирович Майків, Ігор Мирославович Kochan, Roman Volodymyrovych Kochan, Volodymyr Volodymyrovych Maikiv, Ihor Myroslavovych Кочан, Владимир Владимирович Кочан, Роман Владимирович Майкив, Игорь Мирославович |
Бібліографічний опис: | Патент 90766 UA, МПК H03K 19/0175, G06F 3/00. Програмно-апаратний контролер інтерфейсу [Текст] / Кочан Роман Володимирович, Кочан Володимир Володимирович, Майків Ігор Мирославович (Україна) - опубл. 25.05.2010. Patent 90766 UA, MPK H03K 19/0175, G06F 3/00. Software/hardware intreface controller [Text] / Maikiv Ihor Myroslavovych, Kochan Roman Volodymyrovych, Kochan Volodymyr Volodymyrovych (Ukraine) - publ. 25.05.2010. Патент 90766 UA, МПК H03K 19/0175, G06F 3/00. Программно-аппаратный контроллер интерфейса [Текст] / Майкив Игорь Мирославович, Кочан Роман Владимирович, Кочан Владимир Владимирович (Украина) - опубл. 25.05.2010. |
Дата публікації: | 25-тра-2010 |
Дата внесення: | 24-вер-2014 |
Теми: | G06F 3/00 H03K 19/0175 ввідні пристрої для передачі даних, що підлягають перетворенню у форму, придатну для обробки в обчислювальній машині вивідні пристрої для передачі даних з пристроїв обробки в пристрої виведення, наприклад інтерфейси пристрої зв’язку перехідні пристрої |
Короткий огляд (реферат): | Програмно-апаратний контролер інтерфейсу, що містить послідовно з’єднані мікроконтролер, програмовану логічну матрицю і драйвер лінії зв’язку, який відрізняється тим, що в програмованій логічній матриці реалізовано схему, в яку входять три тригери, детектор початку повідомлення і послідовно з’єднані два подільники частоти генератора тактових імпульсів мікроконтролера, лічильник квантів часу і регістр зсуву, паралельний вихід якого підключено до шини даних мікроконтролера, а послідовний вхід - до виходу драйвера, до якого підключено також вхід детектора початку повідомлення, вихід якого підключено до першого входу встановлення першого тригера, вихід якого підключено до першого входу переривання мікроконтролера і входів скидання другого подільника і лічильника квантів часу, вихід якого підключено також до входу запису другого тригера і другого входу переривання мікроконтролера, причому виходи мікроконтролера підключені до блокуючого входу детектора початку повідомлення, другого входу встановлення і входу скидання першого тригера, інформаційного входу і входу запису третього тригера, вихід якого підключено до інформаційного входу другого тригера, вихід якого підключено до входу драйвера. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4686 |
Інші ідентифікатори: | 90766 |
Власник авторського права: | ® Кочан Роман Володимирович, Кочан Володимир Володимирович, Майків Ігор Мирославович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2010 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
5-90766-programno-aparatnijj-kontroler-interfejjsu.pdf | 132,55 kB | Adobe PDF | Переглянути/відкрити | |
5-90766-programno-aparatnijj-kontroler-interfejjsu.djvu | 168,79 kB | DjVu | Переглянути/відкрити | |

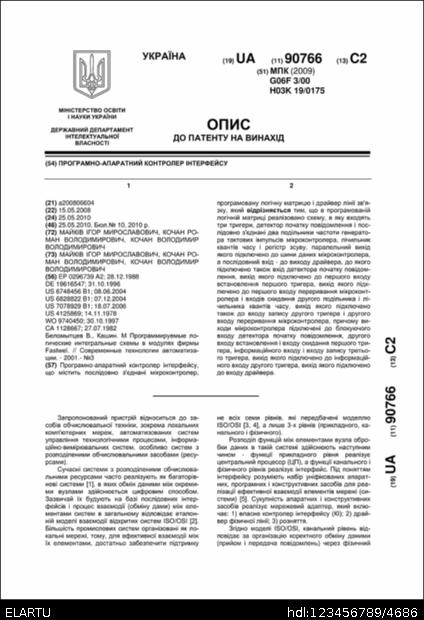

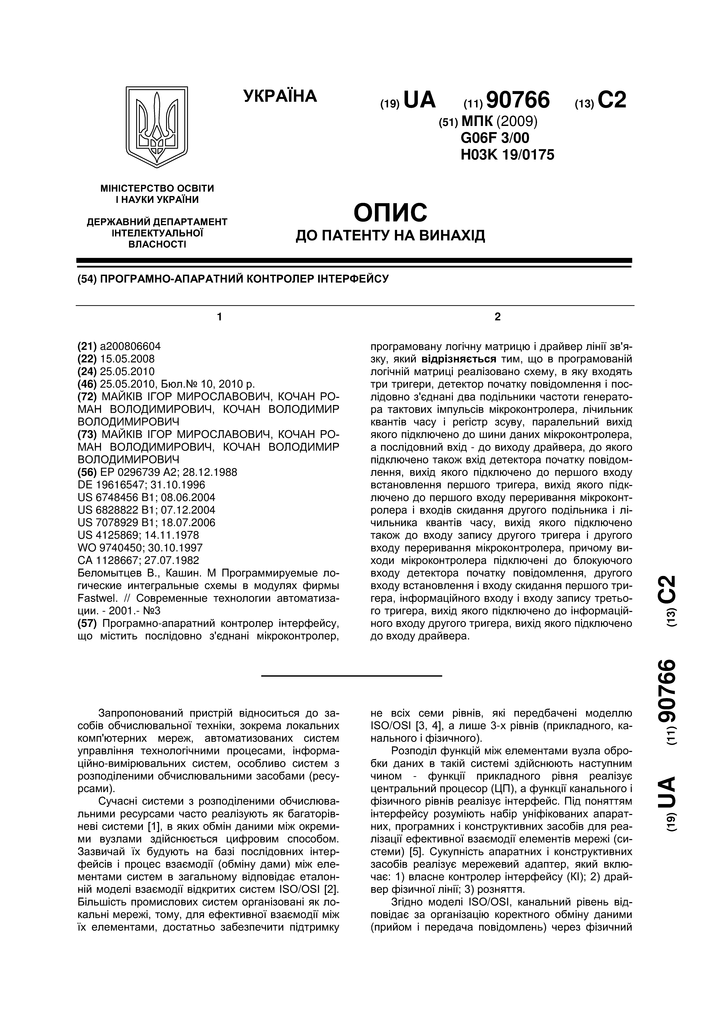

5-90766-programno-aparatnijj-kontroler-interfejjsu__COVER.png | 1,05 MB | image/png | Переглянути/відкрити |
