Назва: | Пристрій для обробки гвинтових профілів віброобкочуванням |
Інші назви: | Device for treatment of screw profiles by vibrating rolling Устройство для обработки винтовых профилей виброобкаткой |
Автори: | Кашуба, Назар Петрович Кривий, Петро Дмитрович Kashuba, Nazar Petrovych Kryvyi, Petro Dmytrovych Кашуба, Назар Петрович Кривой, Петр Дмитриевич |

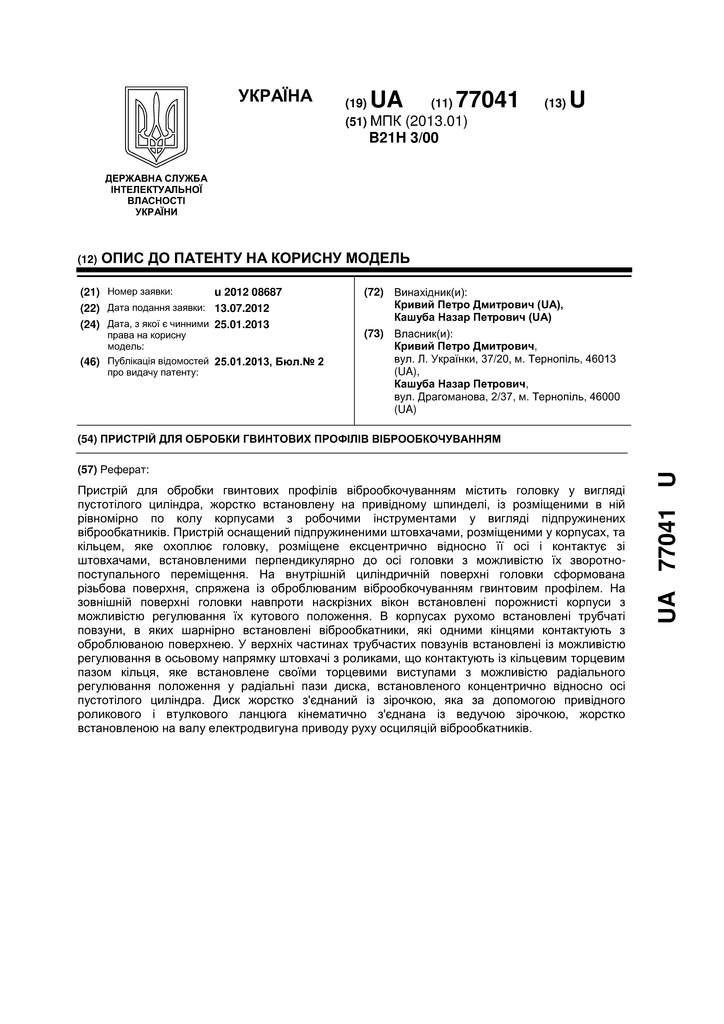

Бібліографічний опис: | Патент 77041 UA, МПК B21H 3/00. Пристрій для обробки гвинтових профілів віброобкочуванням [Текст] / Кашуба Назар Петрович, Кривий Петро Дмитрович (Україна) - опубл. 25.01.2013. Patent 77041 UA, MPK B21H 3/00. Device for treatment of screw profiles by vibrating rolling [Text] / Kryvyi Petro Dmytrovych, Kashuba Nazar Petrovych (Ukraine) - publ. 25.01.2013. Патент 77041 UA, МПК B21H 3/00. Устройство для обработки винтовых профилей виброобкаткой [Текст] / Кривой Петр Дмитриевич, Кашуба Назар Петрович (Украина) - опубл. 25.01.2013. |
Дата публікації: | 25-січ-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B21H 3/00 виготовлення виробів гвинтовий форми або виробів, що мають елементи гвинтовий форми |
Короткий огляд (реферат): | Пристрій для обробки гвинтових профілів, переважно архімедових черв′яків, віброобкочуванням, який виконаний у вигляді головки із розміщеними в ній рівномірно по колу корпусами з робочими інструментами, встановленої на привідному шпинделі, пристрій оснащений підпружиненими штовхачами, які розміщені у корпусах, а також охоплюючим головку кільцем, яке розміщене ексцентрично відносно осі головки і контактує зі штовхачами, встановленими перпендикулярно до осі головки з можливістю їх зворотно-поступального переміщення, при цьому штовхачі виконані з поздовжніми наскрізними пазами, а робочий інструмент виконаний у вигляді підпружинених віброобкатників і встановлений шарнірно в пазах штовхачів, кільце встановлене по відношенню до осі головки з ексцентриситетом, що дорівнює відношенню висоти профілю до кількості встановлених віброобкатників, який відрізняється тим, що головка виконана у вигляді пустотілого циліндра, жорстко встановленого за допомогою гвинтів у провушинах на стійках, закріплених на плиті, з’єднаній із супортом токарного верстата, і у стінці цієї головки виконані рівномірно розміщені по колу наскрізні вікна, зміщені одне відносно одного вздовж поздовжньої її осі на віддаль, яка дорівнює відношенню кроку гвинтового профілю до кількості вікон, а поздовжні осі симетрії цих вікон розміщені під кутом, що дорівнює ділильному куту підйому лінії витка черв’яка, і на внутрішній циліндричній поверхні головки сформована різьбова поверхня, спряжена із оброблюваним віброобкочуванням гвинтовим профілем, а на зовнішній циліндричній поверхні головки навпроти наскрізних вікон встановлені порожнисті корпуси з можливістю регулювання їх кутового положення за допомогою косих наскрізних пазів, виконаних в основі порожнистих корпусів, і в цих корпусах паралельно до сліду гвинтової поверхні, отриманого при перерізі цієї поверхні площиною, яка проходить через поздовжню вісь архімедового черв’яка і через вектор швидкості осциляційного руху віброобкатника, рухомо встановлені трубчаті повзуни, зафіксовані від провертання гвинтами, які входять у пази, виконані на зовнішніх поверхнях трубчатих повзунів, у яких, в свою чергу, шарнірно встановлені віброобкатники, що одними кінцями контактують з оброблюваною поверхнею гвинтового профілю, а на інших їх кінцях виконані наскрізні пази, через які пропущені зафіксовані гайками болти, спряжені із різьбовими отворами, виконаними у стінках трубчатих повзунів, між внутрішніми торцями головок болтів та бічними гранями віброобкатників встановлені таровані пружини, а у верхніх частинах трубчастих повзунів, виконаних із прорізями, встановлені із можливістю регулювання в осьовому напрямку за допомогою гвинтів штовхачі з роликами, що контактують із кільцевим торцевим пазом кільця, яке встановлене своїми торцевими виступами з можливістю радіального регулювання положення у радіальні пази диска, встановленого концентрично відносно осі пустотілого циліндра, і цей диск жорстко з’єднаний із зірочкою, яка за допомогою привідного роликового і втулкового ланцюга кінематично з’єднана із ведучою зірочкою, жорстко встановленою на валу електродвигуна приводу руху осциляцій віброобкатників. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4659 |
Інші ідентифікатори: | 77041 |
Власник авторського права: | ® Кашуба Назар Петрович, Кривий Петро Дмитрович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
