Назва: | Спосіб одночасного проточування довгомірних деталей складних профілів |
Автори: | Гевко, Ігор Богданович Дзюра, Володимир Олексійович Пилипець, Михайло Ількович Dziura, Volodymyr Oleksiiovych Hevko, Ihor Bohdanovych Pylypets, Mykhailo Ilkovych Гевко, Игорь Богданович Дзюра, Владимир Алексеевич Пилипец, Михаил Илькович |

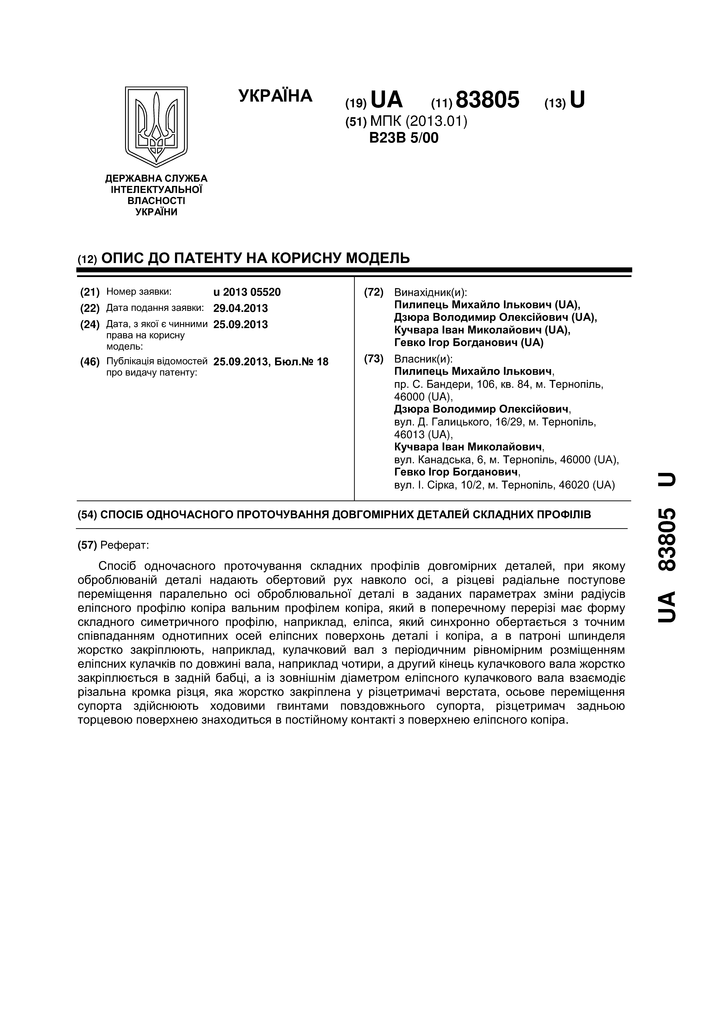

Бібліографічний опис: | Патент 83805 UA, МПК B23B 5/00. Спосіб одночасного проточування довгомірних деталей складних профілів [Текст] / Гевко Ігор Богданович, Пилипець Михайло Ількович, Дзюра Володимир Олексійович (Україна) - опубл. 25.09.2013. |
Дата публікації: | 25-вер-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 5/00 токарні верстати або пристрої, пристосовані для обробки спеціальних виробів допоміжні пристрої, спеціально призначені для них |
Короткий огляд (реферат): | Спосіб одночасного проточування складних профілів довгомірних деталей, наприклад кулачкових валів автомобілів, при якому оброблюваній деталі надають обертовий рух навколо осі, а різцеві радіальне поступове переміщення паралельно осі оброблювальної деталі в заданих параметрах зміни радіусів еліпсного профілю копіра вальним профілем копіра, який в поперечному перерізі має форму складного симетричного профілю, наприклад, еліпса, який синхронно обертається з точним співпаданням однотипних осей еліпсних поверхонь деталі і копіра, а в патроні шпинделя жорстко закріплюють, наприклад, кулачковий вал з періодичним рівномірним розміщенням еліпсних кулачків по довжині вала, наприклад чотири, а другий кінець кулачкового вала жорстко закріплюється в задній бабці, а із зовнішнім діаметром еліпсного кулачкового вала взаємодіє різальна кромка різця, яка жорстко закріплена у різцетримачі верстата, осьове переміщення супорта здійснюють ходовими гвинтами повздовжнього супорта, різцетримач задньою торцевою поверхнею знаходиться в постійному контакті з поверхнею еліпсного копіра, який відрізняється тим, що проточування, наприклад, чотирьох профільних кулачків кулачкового вала, які розміщені під певними кутами один до одного, здійснюють одночасно прохідними різцями, які жорстко закріплені в різцетримачах поперечних супортів, осьове переміщення цих супортів здійснюють ходовим гвинтом поздовжнього супорта, а різцетримачі задніми торцевими поверхнями знаходяться в постійному контакті з поверхнями еліпсних копірів за рахунок їх притискання пружинами, крім цього, на оброблюваній заготовці кулачкового вала між двома крайніми кулачками з двох кінців проточені циліндричні опорні шийки, які є у взаємодії з циліндричними виступами люнета, який встановлений паралельно заготовці кулачкового вала з протилежної сторони від різців з можливістю взаємного провертання. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4635 |
Інші ідентифікатори: | 83805 |
Власник авторського права: | ® Гевко Ігор Богданович, Пилипець Михайло Ількович, Дзюра Володимир Олексійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
