Title: | Спосіб виготовлення широкосмугових секційних гвинтових заготовок |
Authors: | Бобрик, Віталій Володимирович Васильків, Василь Васильович Радик, Дмитро Леонідович Bobryk, Vitalii Volodymyrovych Radyk, Dmytro Leonidovych Vasylkiv, Vasyl Vasyliovych Бобрик, Виталий Владимирович Василькив, Василий Васильевич Радик, Дмитрий Леонидович |
Bibliographic description (Ukraine): | Патент 88645 UA, МПК B21D 11/06. Спосіб виготовлення широкосмугових секційних гвинтових заготовок [Текст] / Радик Дмитро Леонидович, Бобрик Віталій Володимирович, Васильків Василь Васильович (Україна) - опубл. 25.03.2014. |
Issue Date: | 25-Mar-2014 |
Date of entry: | 24-Sep-2014 |
Keywords: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
Abstract: | Спосіб виготовлення широкосмугових секційних гвинтових заготовок, при якому одержують плоску кільцеву секторну заготовку та деформують її на крок в штампі за рахунок осьового переміщення гвинтової робочої поверхні пуансона в напрямку матриці до змикання такої поверхні із гвинтовою робочою поверхнею матриці по товщині заготовки до утворення широкосмугової секційної гвинтової заготовки, який відрізняється тим, що на плоскій кільцевій секторній заготовці зі сторони її внутрішньої крайки додатково виконують радіальні прорізи різної довжини, кожен з яких зі сторони зовнішньої крайки кільцевої секторної заготовки з’єднаний із кільцевим секторним пазом постійної ширини та розміщеним еквідистантно відносно зовнішньої крайки заготовки, причому різниця між довжинами двох суміжних радіальних прорізів не перевищує третину ширини витка, а кінці суміжних кільцевих секторних пазів розмішені на одній радіальній лінії відносно центра кривизни зовнішньої крайки кільцевої секторної заготовки. |
URI: | http://elartu.tntu.edu.ua/handle/123456789/4605 |
Other Identifiers: | 88645 |
Copyright owner: | ® Радик Дмитро Леонидович, Бобрик Віталій Володимирович, Васильків Василь Васильович |
Content type: | Other |
Appears in Collections: | 2014 |
Files in This Item:
File | Description | Size | Format | |
---|---|---|---|---|
5-88645-sposib-vigotovlennya-shirokosmugovikh-sekcijjnikh-gvintovikh-zagotovok.pdf | 266,55 kB | Adobe PDF | View/Open | |
5-88645-sposib-vigotovlennya-shirokosmugovikh-sekcijjnikh-gvintovikh-zagotovok.djvu | 269,84 kB | DjVu | View/Open | |

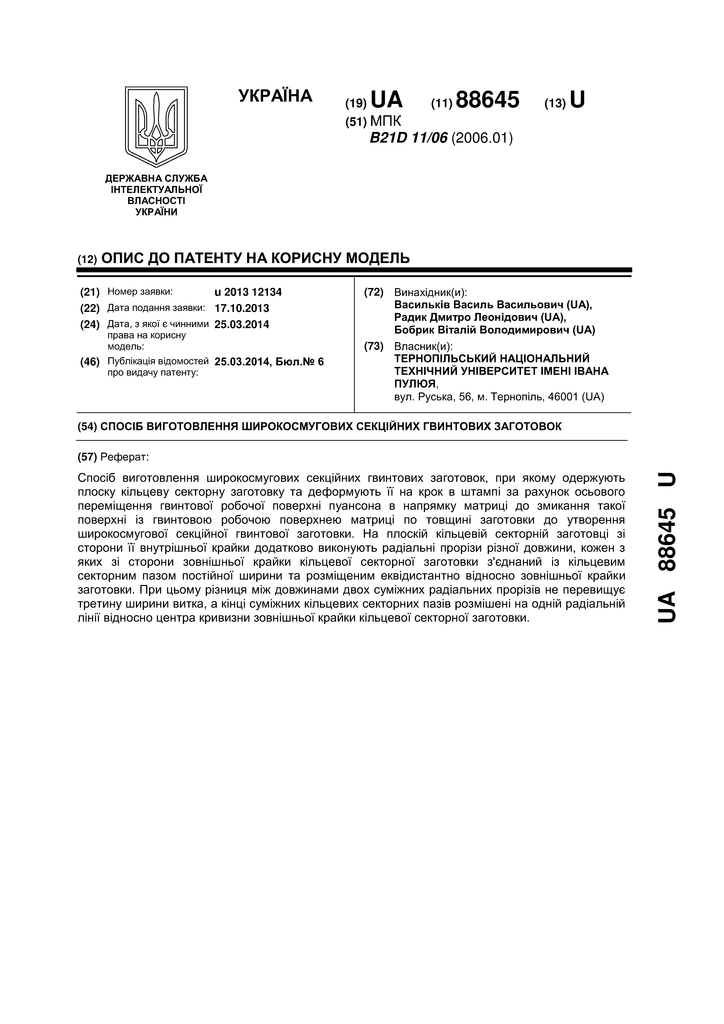

5-88645-sposib-vigotovlennya-shirokosmugovikh-sekcijjnikh-gvintovikh-zagotovok__COVER.png | 534,89 kB | image/png | View/Open |
