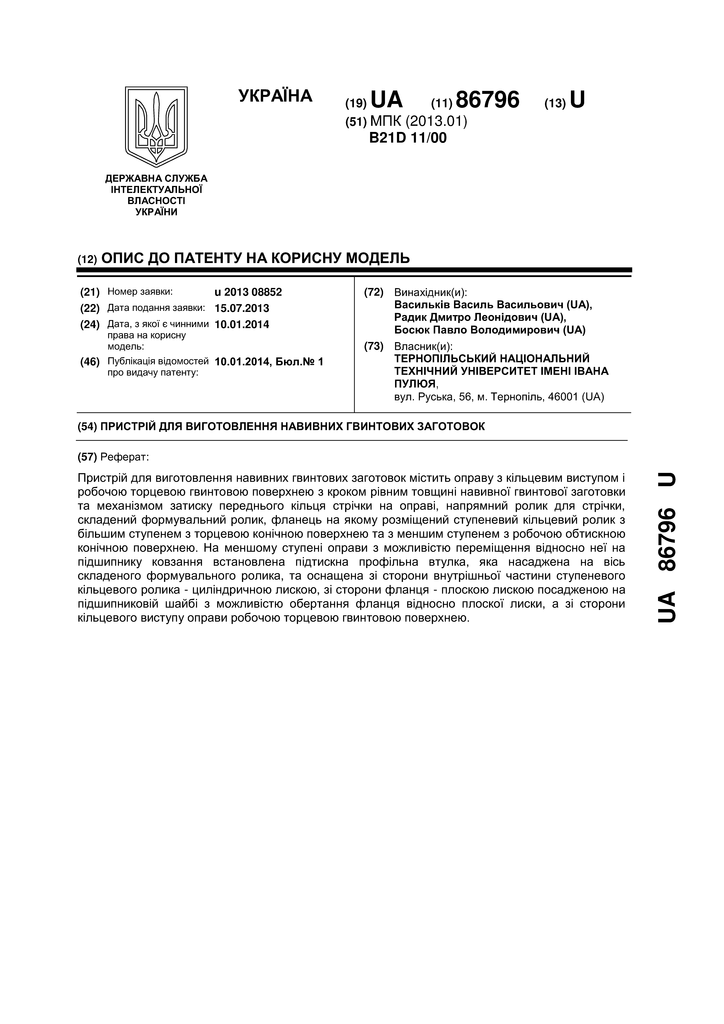

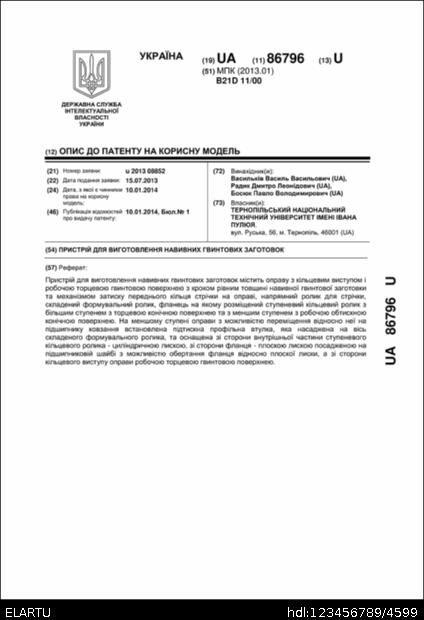

Пристрій для виготовлення навивних гвинтових заготовок

Abstract

Пристрій для виготовлення навивних гвинтових заготовок, який містить оправу з кільцевим виступом і робочою торцевою гвинтовою поверхнею з кроком рівним товщині навивної гвинтової заготовки та механізмом затиску переднього кільця стрічки на оправі, напрямний ролик для стрічки, який встановлений на розміщеній в корпусі осі, що нахилена під кутом до осі оправи, а також складений формувальний ролик, який виконаний у вигляді встановленої під кутом до осі оправи та закріпленої в корпусі осі, на якій встановлений, з можливістю осьового обертання, фланець на якому розміщений ступеневий кільцевий ролик з більшим ступенем з торцевою конічною поверхнею та з меншим ступенем з робочою обтискною конічною поверхнею, який відрізняється тим, що на меншому ступені оправи з можливістю переміщення відносно неї на підшипнику ковзання встановлена підтискна профільна втулка, яка насаджена на вісь складеного формувального ролика, та оснащена зі сторони внутрішньої частини ступеневого кільцевого ролика - циліндричною лискою, зі сторони фланця - плоскою лискою посадженою на підшипниковій шайбі з можливістю обертання фланця відносно плоскої лиски, а зі сторони кільцевого виступу оправи робочою торцевою гвинтовою поверхнею, яка рівна торцевій гвинтовій робочій поверхні кільцевого виступу оправи.
