Назва: | Стенд для дослідження свердлильного оснащення |
Автори: | Босюк, Павло Володимирович Гевко, Ігор Богданович Гевко, Богдан Матвійович Ляшук, Олег Леонтійович Bosiuk, Pavlo Volodymyrovych Hevko, Bohdan Matviiovych Босюк, Павел Владимирович Гевко, Богдан Матвеевич |
Бібліографічний опис: | Патент 87620 UA, МПК B23B 49/00. Стенд для дослідження свердлильного оснащення [Текст] / Ляшук Олег Леонтійович, Гевко Богдан Матвійович, Босюк Павло Володимирович, Гевко Ігор Богданович (Україна) - опубл. 10.02.2014. |
Дата публікації: | 10-лют-2014 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 49/00 вимірювальні і контрольні пристрої в розточувальних і свердлильних верстатах для установки або направлення свердла індикаторні пристосування, що сигналізують про пошкодження свердел в процесі свердління пристрої для зацентрування під свердління |
Короткий огляд (реферат): | Стенд для дослідження свердлильного оснащення, який виконано у вигляді корпуса, в нижній частині якого розміщено пневмопровід, який за допомогою вертикальних циліндричних штоків з’єднаний з горизонтальною кондукторною плитою з можливістю вертикального переміщення, кондукторних втулок, які виконані у вигляді радіальних підшипників, установочних, кріпильних елементів і пульта керування, який відрізняється тим, що зверху колони над кондукторною плитою встановлена швидкозмінна розрізна шайба, а знизу кондукторної плити приклеєне пружне кільце товщиною 5…10 мм, яке в процесі роботи є у взаємодії з заготовкою, а діаметром - меншим зони дії кондукторних втулок, а у пневмоциліндрі в зоні горизонтального штока встановлено також пружне кільце з виступом із площини правого торця пневмоциліндра, крім цього між вертикальним торцем горизонтального штока у лівому крайньому положенні і лівим торцем кришки пневмоциліндра встановлено зазор 3…5 мм. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4570 |
Інші ідентифікатори: | 87620 |
Власник авторського права: | ® Ляшук Олег Леонтійович, Гевко Богдан Матвійович, Босюк Павло Володимирович, Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2014 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
7-87620-stend-dlya-doslidzhennya-sverdlilnogo-osnashhennya.pdf | 249,06 kB | Adobe PDF | Переглянути/відкрити | |
7-87620-stend-dlya-doslidzhennya-sverdlilnogo-osnashhennya.djvu | 403,55 kB | DjVu | Переглянути/відкрити | |

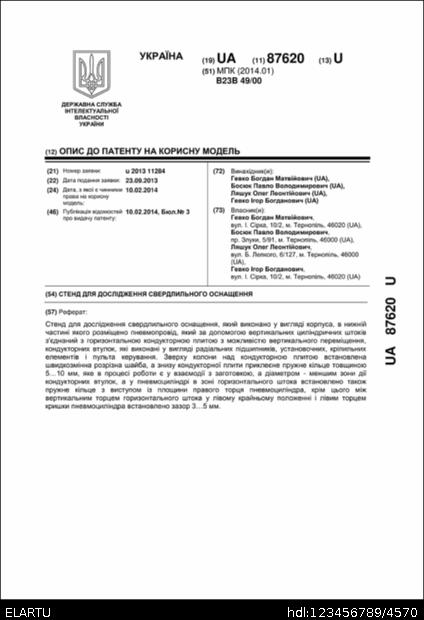

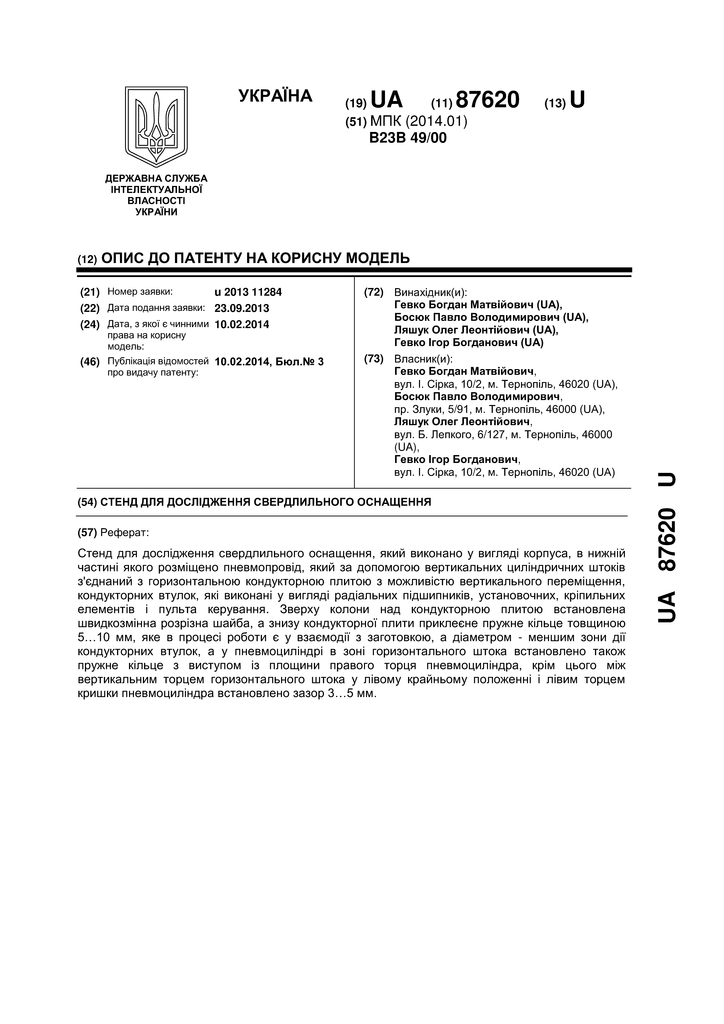

7-87620-stend-dlya-doslidzhennya-sverdlilnogo-osnashhennya__COVER.png | 570,96 kB | image/png | Переглянути/відкрити |
