Назва: | Пристрій для навивання гвинтових заготовок |
Автори: | Босюк, Павло Володимирович Гевко, Ігор Богданович Гудь, Віктор Зіновійович Катрич, Олег Володимирович Bosiuk, Pavlo Volodymyrovych Босюк, Павел Владимирович |
Бібліографічний опис: | Патент 92617 UA, МПК B21D 11/06. Пристрій для навивання гвинтових заготовок [Текст] / Гудь Віктор Зіновійович, Катрич Олег Володимирович, Гевко Ігор Богданович, Босюк Павло Володимирович (Україна) - опубл. 26.08.2014. |
Дата публікації: | 26-сер-2014 |
Дата внесення: | 24-вер-2014 |
Теми: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
Короткий огляд (реферат): | Пристрій для формування гвинтових заготовок, який виконано у вигляді ступінчастої оправки, більший ступінь якої з правого торця виконаний у вигляді гвинтової поверхні з кроком, рівним товщині стрічкової заготовки, рухомої шліцьової втулки з осьовим пазом для закріплення кінця стрічкової заготовки, притискного елемента, установочних і кріпильних елементів, який відрізняється тим, що пристрій оснащений формувальною обертовою пустотілою втулкою, вісь якого є співвісною з віссю ступінчастої оправки, причому ступінчаста оправка виконана з двох лівої і правої формувальних косих втулок, причому ліва формувальна втулка виконана циліндричної форми і є змінною, яка виконана з осьовим наскрізним радіальним пазом, який є у взаємодії з зовнішніми лисками меншого ступеня ступінчастої оправки з можливістю відносного зміщення, а з правого торця ліва коса формувальна втулка є змінною і вона виконано у вигляді гвинтової поверхні, також зовнішній діаметр лівої косої формувальної втулки є у взаємодії з внутрішнім діаметром формувальної пустотілої обертової втулки, крім цього в зоні формоутворення встановлено маслянку для подачі мастила і зменшення зусилля формоутворення. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4546 |
Інші ідентифікатори: | 92617 |
Власник авторського права: | ® Гудь Віктор Зіновійович, Катрич Олег Володимирович, Гевко Ігор Богданович, Босюк Павло Володимирович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2014 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
5-92617-pristrijj-dlya-navivannya-gvintovikh-zagotovok.pdf | 185,09 kB | Adobe PDF | Переглянути/відкрити | |
5-92617-pristrijj-dlya-navivannya-gvintovikh-zagotovok.djvu | 236,82 kB | DjVu | Переглянути/відкрити | |

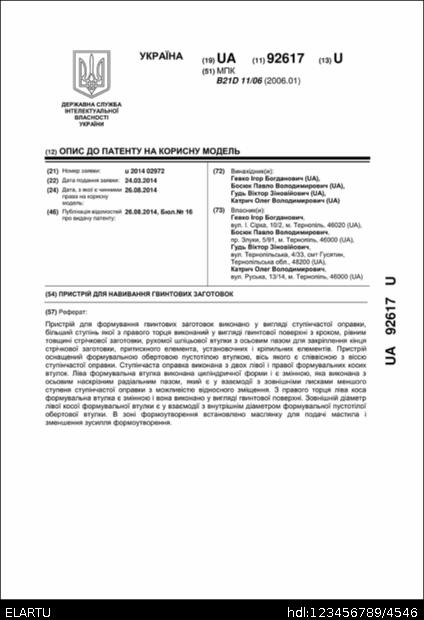

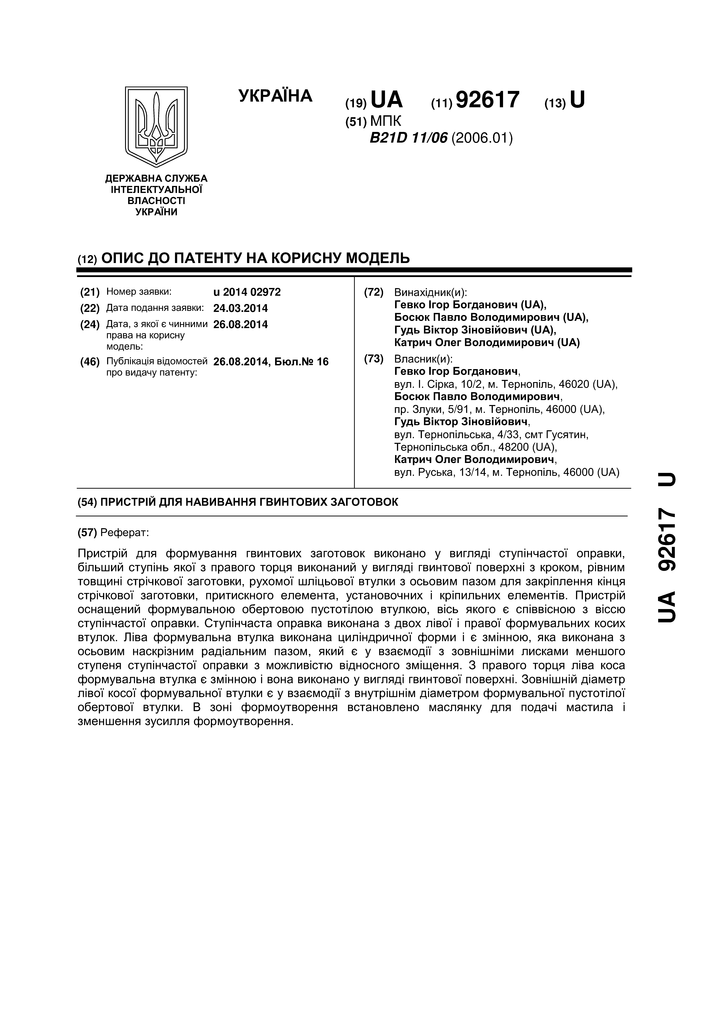

5-92617-pristrijj-dlya-navivannya-gvintovikh-zagotovok__COVER.png | 625,72 kB | image/png | Переглянути/відкрити |
