Назва: | Розточна головка |
Інші назви: | Boring head Расточная головка |
Автори: | Білик, Стефанія Григорівна Гевко, Ігор Богданович Гевко, Богдан Матвійович Ляшук, Олег Леонтійович Bilyk, Stefania Hryhorivna Hevko, Bohdan Matviiovych Hevko, Ihor Bohdanovych Liashuk, Oleh Leontiiovych Билык, Стефания Григорьевна Гевко, Богдан Матвеевич Гевко, Игорь Богданович Ляшук, Олег Леонтьевич |
Бібліографічний опис: | Патент 60032 UA, МПК B23B 35/00. Розточна головка [Текст] / Білик Стефанія Григорівна, Гевко Ігор Богданович, Ляшук Олег Леонтійович, Гевко Богдан Матвійович (Україна) - опубл. 10.06.2011. Patent 60032 UA, MPK B23B 35/00. Boring head [Text] / Hevko Bohdan Matviiovych, Liashuk Oleh Leontiiovych, Bilyk Stefania Hryhorivna, Hevko Ihor Bohdanovych (Ukraine) - publ. 10.06.2011. Патент 60032 UA, МПК B23B 35/00. Расточная головка [Текст] / Гевко Богдан Матвеевич, Ляшук Олег Леонтьевич, Билык Стефания Григорьевна, Гевко Игорь Богданович (Украина) - опубл. 10.06.2011. |
Дата публікації: | 10-чер-2011 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 35/00 способи розточування, свердління або обробки, що вимагає використання розточувальних або свердлильних верстатів використання допоміжного обладнання для цього |
Короткий огляд (реферат): | Розточна головка, яка виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і кріпильних елементів, яка відрізняється тим, що за конічною частиною рухомого штока виконана циліндрична направляюча, яка є у взаємодії з отвором лівої втулки тертя з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпуса, а зовнішній діаметр циліндричного виступу циліндричного корпуса є у взаємодії з наскрізним отвором кришки, а ріжучі кінці є у взаємодії з наскрізними отворами кришки з можливістю радіального переміщення, а на оправках радіальних різців, зі сторони ріжучих елементів, виконані циліндричні виступи, які є у взаємодії з внутрішніми діаметрами відтискних пружин, а лівий кінець циліндричного корпуса жорстко закріплений в патроні токарного верстата. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4543 |
Інші ідентифікатори: | 60032 |
Власник авторського права: | ® Білик Стефанія Григорівна, Гевко Ігор Богданович, Ляшук Олег Леонтійович, Гевко Богдан Матвійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2011 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
2-60032-roztochna-golovka.pdf | 177,68 kB | Adobe PDF | Переглянути/відкрити | |
2-60032-roztochna-golovka.djvu | 112,22 kB | DjVu | Переглянути/відкрити | |

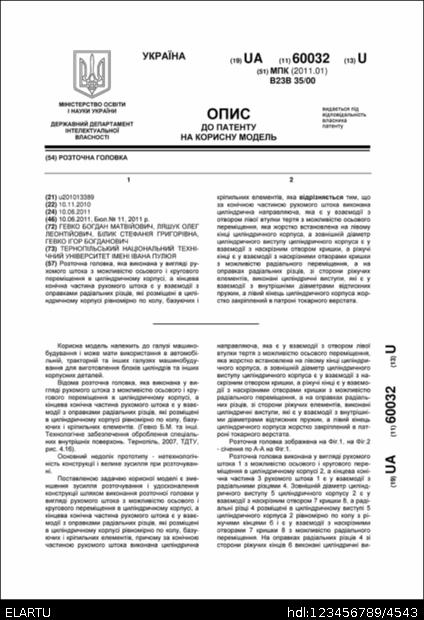

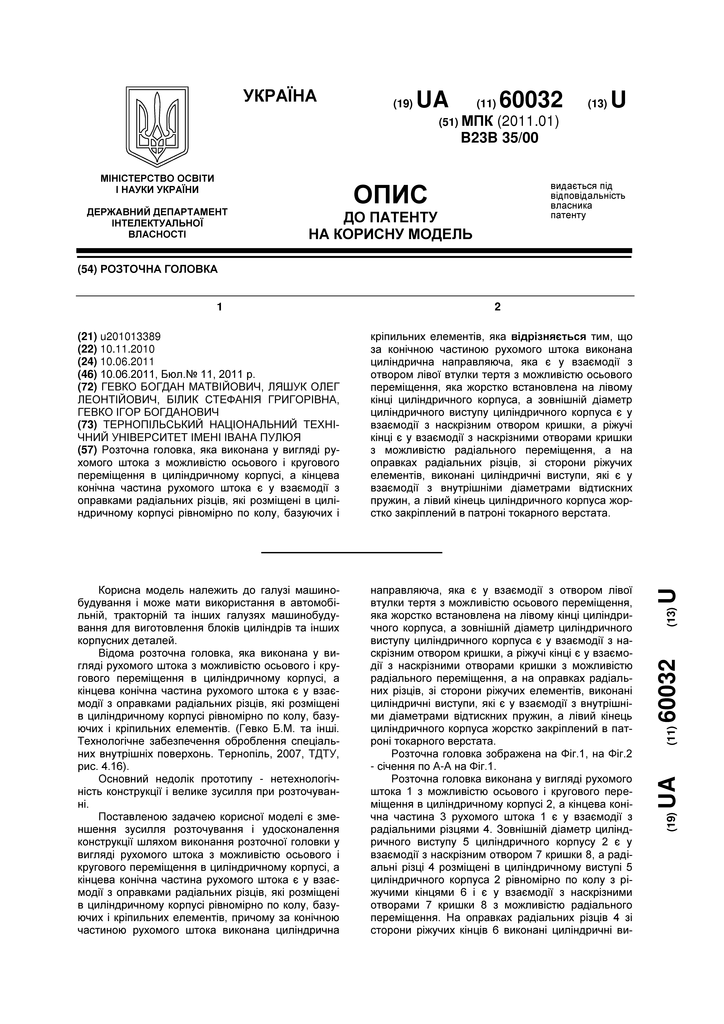

2-60032-roztochna-golovka__COVER.png | 1,1 MB | image/png | Переглянути/відкрити |
