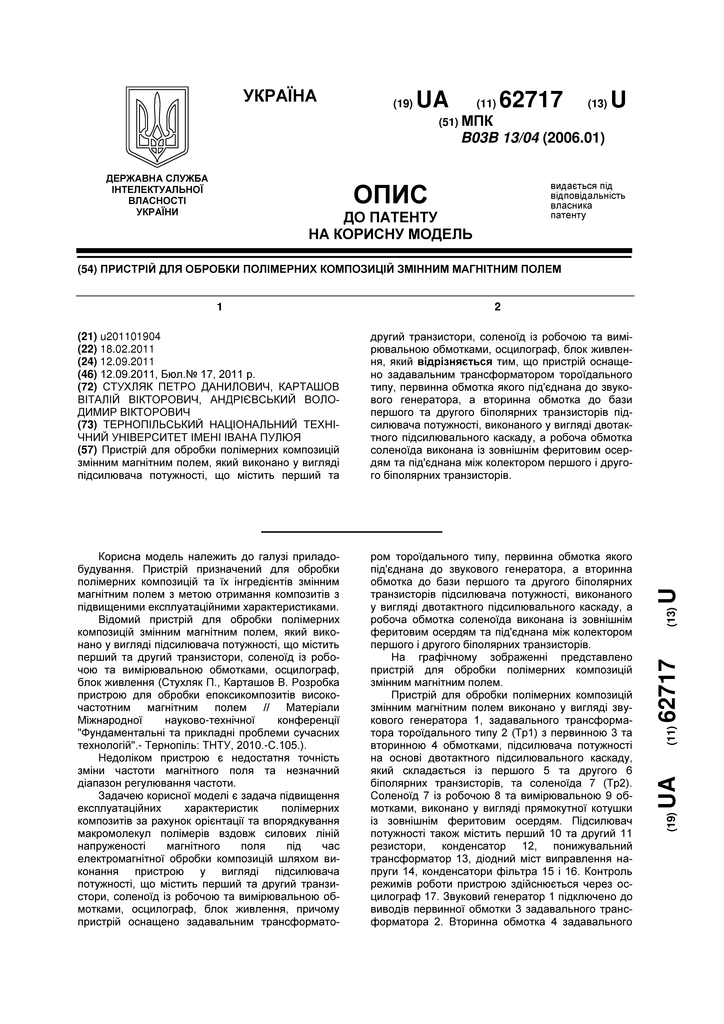

Пристрій для обробки полімерних композицій змінним магнітним полем

Abstract

Пристрій для обробки полімерних композицій змінним магнітним полем, який виконано у вигляді підсилювача потужності, що містить перший та другий транзистори, соленоїд із робочою та вимірювальною обмотками, осцилограф, блок живлення, який відрізняється тим, що пристрій оснащено задавальним трансформатором тороїдального типу, первинна обмотка якого під’єднана до звукового генератора, а вторинна обмотка до бази першого та другого біполярних транзисторів підсилювача потужності, виконаного у вигляді двотактного підсилювального каскаду, а робоча обмотка соленоїда виконана із зовнішнім феритовим осердям та під’єднана між колектором першого і другого біполярних транзисторів.
