Назва: | Багатофункціональний переналагоджувальний кондуктор |
Автори: | Босюк, Павло Володимирович Гевко, Ігор Богданович Ляшук, Олег Леонтійович Bosiuk, Pavlo Volodymyrovych Hevko, Ihor Bohdanovych Liashuk, Oleh Leontiiovych Босюк, Павел Владимирович Гевко, Игорь Богданович Ляшук, Олег Леонтиевич |
Бібліографічний опис: | Патент 87618 UA, МПК B23B 49/00. Багатофункціональний переналагоджувальний кондуктор [Текст] / Босюк Павло Володимирович, Ляшук Олег Леонтійович, Гевко Ігор Богданович (Україна) - опубл. 10.02.2014. |
Дата публікації: | 10-лют-2014 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 49/00 вимірювальні і контрольні пристрої в розточувальних і свердлильних верстатах для установки або направлення свердла індикаторні пристосування, що сигналізують про пошкодження свердел в процесі свердління пристрої для зацентрування під свердління |
Короткий огляд (реферат): | Багатофункціональний переналагоджувальний свердлильний кондуктор, який виконано у вигляді верхньої плити з центральним циліндричним отвором, в який запресований радіальний підшипник, вісь якого є співвісною з віссю свердла, а знизу у внутрішньому отворі зовнішнього кільця виконана кільцева канавка, яка є у взаємодії з зовнішньою кільцевою виточкою внутрішнього кільця знизу підшипника, а до кондукторної плити жорстко закріплена захисна плита, який відрізняється тим, що кондуктор оснащений змінними кондукторними комплектами з можливістю їх швидкого переналагоджування, при цьому радіально-упорний підшипник разом зі змінною втулкою запресований у переналагоджувальну плиту, яка жорстко встановлена у центральний отвір верхньої плити і закріплена відомим способом, крім цього на виході свердла у нижній плиті виконано наскрізний отвір більшого діаметра свердла, який є у періодичній взаємодії з виштовхувальником циліндричної форми при заміні змінного кондукторного вузла. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4534 |
Інші ідентифікатори: | 87618 |
Власник авторського права: | ® Босюк Павло Володимирович, Ляшук Олег Леонтійович, Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2014 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-87618-bagatofunkcionalnijj-perenalagodzhuvalnijj-konduktor.pdf | 188,16 kB | Adobe PDF | Переглянути/відкрити | |
4-87618-bagatofunkcionalnijj-perenalagodzhuvalnijj-konduktor.djvu | 267,41 kB | DjVu | Переглянути/відкрити | |

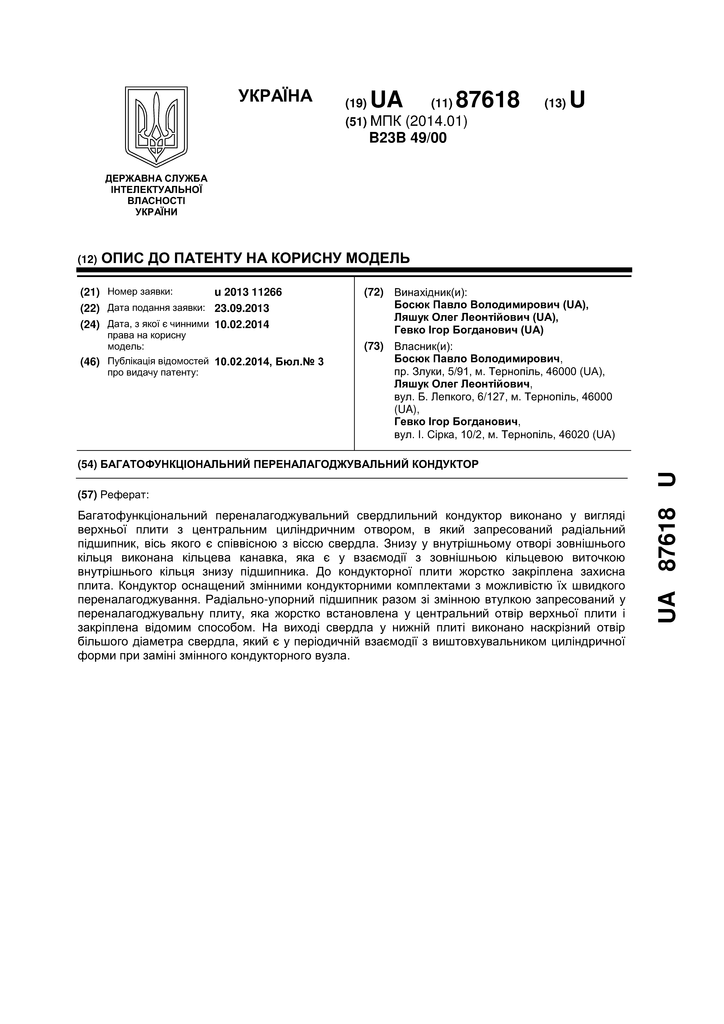

4-87618-bagatofunkcionalnijj-perenalagodzhuvalnijj-konduktor__COVER.png | 545,38 kB | image/png | Переглянути/відкрити |
