Назва: | Пристрій для наплавлення тонкостінних деталей |
Інші назви: | Device for surfacing thin-walled parts Устройство для наплавки тонкостенных деталей |
Автори: | Базар, Мар’ян Степанович Пулька, Чеслав Вікторович Шаблій, Олег Миколайович Bazar, Marian Stepanovych Pulka, Cheslav Viktorovych Shablii, Oleh Mykolaiovych Базар, Марьян Степанович Пулька, Чеслав Викторович Шаблий, Олег Николаевич |
Бібліографічний опис: | Патент 93288 UA, МПК B23K 13/00. Пристрій для наплавлення тонкостінних деталей [Текст] / Базар Мар’ян Степанович, Шаблій Олег Миколайович, Пулька Чеслав Вікторович (Україна) - опубл. 25.01.2011. Patent 93288 UA, MPK B23K 13/00. Device for surfacing thin-walled parts [Text] / Shablii Oleh Mykolaiovych, Pulka Cheslav Viktorovych, Bazar Marian Stepanovych (Ukraine) - publ. 25.01.2011. Патент 93288 UA, МПК B23K 13/00. Устройство для наплавки тонкостенных деталей [Текст] / Шаблий Олег Николаевич, Пулька Чеслав Викторович, Базар Марьян Степанович (Украина) - опубл. 25.01.2011. |
Дата публікації: | 25-січ-2011 |
Дата внесення: | 24-вер-2014 |
Теми: | B23K 13/00 зварювання нагріванням струмами високої частоти |
Короткий огляд (реферат): | Пристрій для наплавлення тонкостінних деталей, який містить індуктор, виконаний з двох кільцевих витків, з’єднаних між собою в протифазі по струму і магнітному потоку і розташованих паралельно наплавлювальній поверхні диска, один виток якого встановлений під наплавлювальною поверхнею диска з діаметром його витка, меншим за діаметр диска, а другий виток встановлений над наплавлювальною поверхнею диска, діаметр витка якого більший за діаметр диска, а радіус поперечного перерізу нижнього витка більший за радіус поперечного перерізу верхнього витка, дві притискні плити - нижню нерухому і верхню вертикально рухому відносно індуктора, тепловий і електромагнітний екрани, які розташовані на торці диска з внутрішньої сторони верхнього витка індуктора у вертикальній площині в проміжку між торцем диска і верхнім витком індуктора, при цьому тепловий екран з внутрішньої сторони виконаний по формі зовнішньої поверхні торця диска, і екрани жорстко з’єднані між собою з можливістю вертикального переміщення відносно диска і кільцевих витків індуктора, який відрізняється тим, що пристрій оснащений додатковим і змінним по радіусу диска тепловим екраном, встановленим нерухомо під нижньою поверхнею диска з протилежної сторони зони наплавлення. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4529 |
Інші ідентифікатори: | 93288 |
Власник авторського права: | ® Базар Мар’ян Степанович, Шаблій Олег Миколайович, Пулька Чеслав Вікторович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2011 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
5-93288-pristrijj-dlya-naplavlennya-tonkostinnikh-detalejj.pdf | 401,51 kB | Adobe PDF | Переглянути/відкрити | |
5-93288-pristrijj-dlya-naplavlennya-tonkostinnikh-detalejj.djvu | 404,22 kB | DjVu | Переглянути/відкрити | |

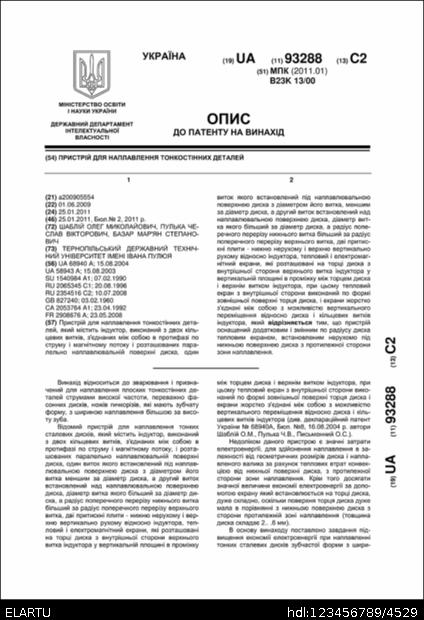

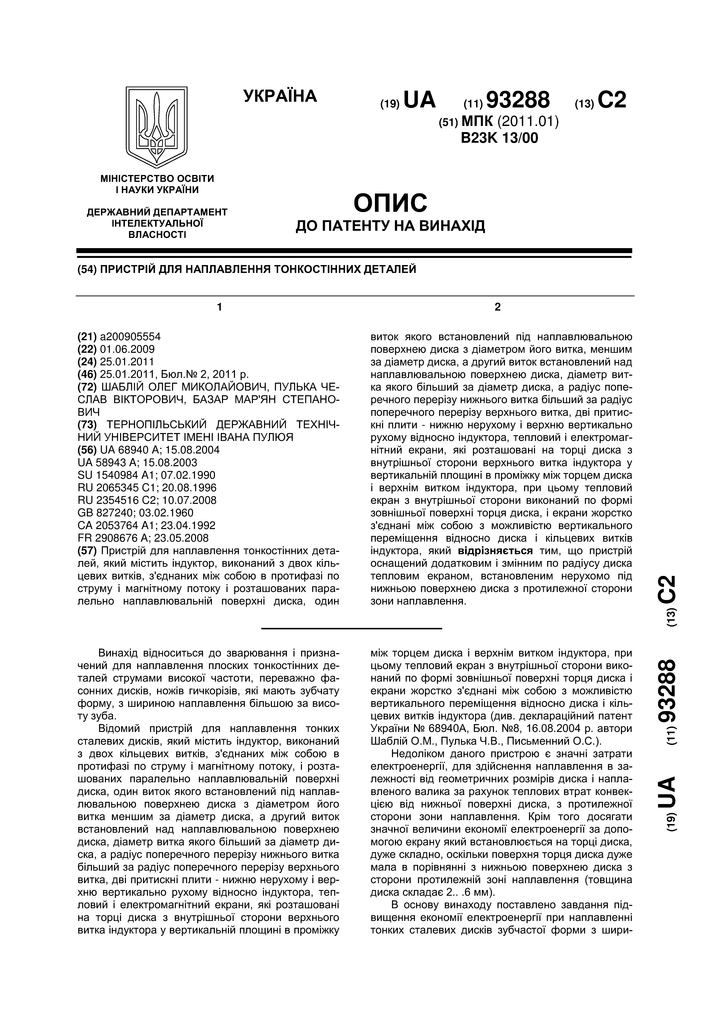

5-93288-pristrijj-dlya-naplavlennya-tonkostinnikh-detalejj__COVER.png | 1,12 MB | image/png | Переглянути/відкрити |
