| Назва: | Спосіб виготовлення фасонних гвинтових заготовок |
| Інші назви: | Method of manufacturing shaped screw blanks Способ изготовления фасонных винтовых заготовок |
| Автори: | Босюк, Павло Володимирович Васильків, Василь Васильович Радик, Дмитро Леонідович Bosiuk, Pavlo Volodymyrovych Radyk, Dmytro Leonidovych Vasylkiv, Vasyl Vasyliovych Босюк, Павел Владимирович Василькив, Василий Васильевич Радик, Дмитрий Леонидович |
| Бібліографічний опис: | Патент 62000 UA, МПК B21D 11/06. Спосіб виготовлення фасонних гвинтових заготовок [Текст] / Радик Дмитро Леонидович, Босюк Павло Володимирович, Васильків Василь Васильович (Україна) - опубл. 10.08.2011. Patent 62000 UA, MPK B21D 11/06. Method of manufacturing shaped screw blanks [Text] / Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych (Ukraine) - publ. 10.08.2011. Патент 62000 UA, МПК B21D 11/06. Способ изготовления фасонных винтовых заготовок [Текст] / Василькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович (Украина) - опубл. 10.08.2011. |
| Дата публікації: | 10-сер-2011 |
| Дата внесення: | 24-вер-2014 |
| Теми: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
| Короткий огляд (реферат): | Спосіб виготовлення фасонних гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з’єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а протилежні внутрішні крайки пластин зубців, зі сторони пазів, виконують з радіусом, рівним радіусу внутрішньої крайки розгортки витка фасонної гвинтової заготовки, а потім навивають на ребро і калібрують на крок, який відрізняється тим, що перед навиванням на пазових перемичках вирізають пази зі сторони зовнішніх крайок пластин зубців і висічки зі сторони внутрішніх крайок пластин зубців. |
| URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4514 |
| Інші ідентифікатори: | 62000 |
| Власник авторського права: | ® Радик Дмитро Леонидович, Босюк Павло Володимирович, Васильків Василь Васильович |
| Тип вмісту: | Other |
| Розташовується у зібраннях: | 2011 |
Файли цього матеріалу:
| Файл | Опис | Розмір | Формат | |
|---|---|---|---|---|
| 3-62000-sposib-vigotovlennya-fasonnikh-gvintovikh-zagotovok.pdf | 215,04 kB | Adobe PDF | Переглянути/відкрити | |
| 3-62000-sposib-vigotovlennya-fasonnikh-gvintovikh-zagotovok.djvu | 112,01 kB | DjVu | Переглянути/відкрити | |

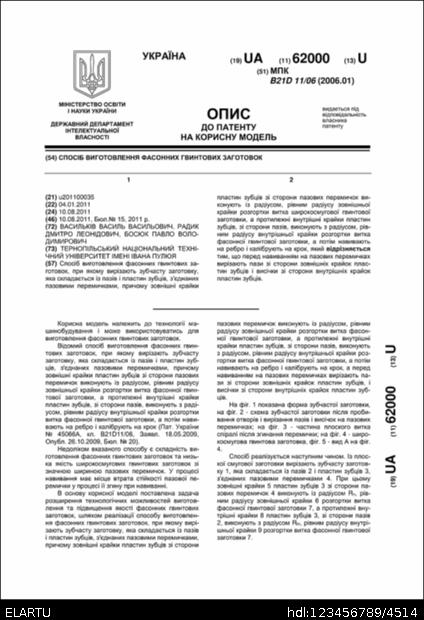

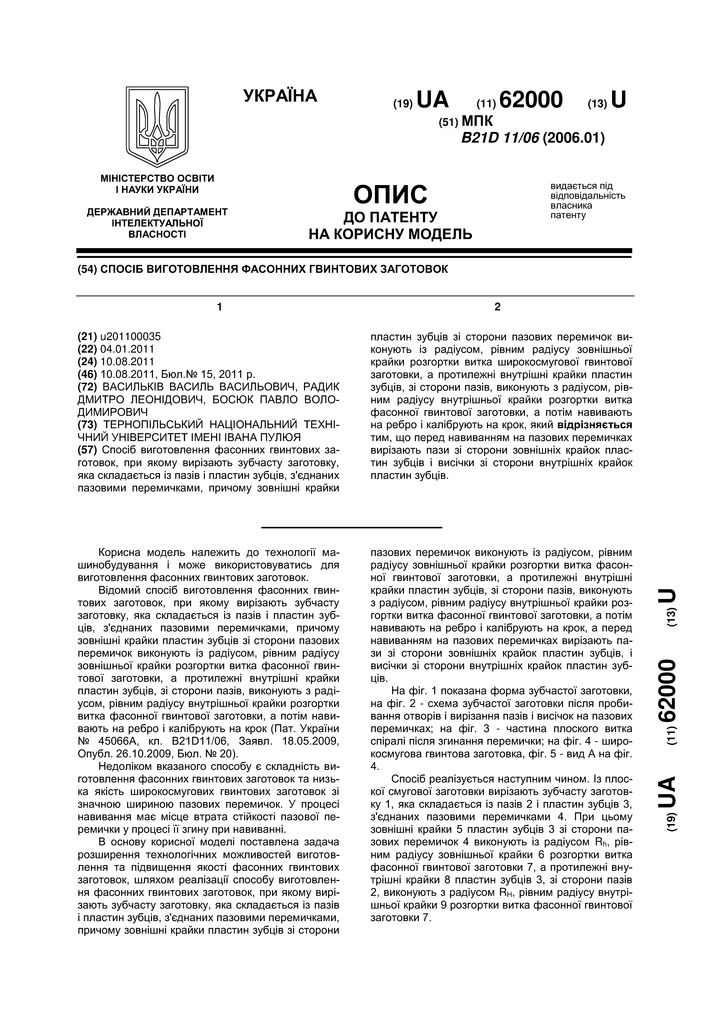

| 3-62000-sposib-vigotovlennya-fasonnikh-gvintovikh-zagotovok__COVER.png | 1,1 MB | image/png | Переглянути/відкрити |
