Назва: | Спосіб виготовлення гвинтової заготовки |
Інші назви: | Method for manufacturing screw blank Способ изготовления винтовой заготовки |
Автори: | Васильків, Василь Васильович Олендер, Володимир Михайлович Радик, Дмитро Леонідович Olender, Volodymyr Mykhailovych Radyk, Dmytro Leonidovych Vasylkiv, Vasyl Vasyliovych Василькив, Василий Васильевич Олендер, Владимир Михайлович Радик, Дмитрий Леонидович |
Бібліографічний опис: | Патент 82073 UA, МПК B21D 11/06. Спосіб виготовлення гвинтової заготовки [Текст] / Радик Дмитро Леонидович, Васильків Василь Васильович, Олендер Володимир Михайлович (Україна) - опубл. 25.07.2013. Patent 82073 UA, MPK B21D 11/06. Method for manufacturing screw blank [Text] / Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Olender Volodymyr Mykhailovych (Ukraine) - publ. 25.07.2013. Патент 82073 UA, МПК B21D 11/06. Способ изготовления винтовой заготовки [Текст] / Василькив Василий Васильевич, Радик Дмитрий Леонидович, Олендер Владимир Михайлович (Украина) - опубл. 25.07.2013. |
Дата публікації: | 25-лип-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
Короткий огляд (реферат): | Спосіб виготовлення гвинтової заготовки, при якому із листового прокату вирізають зубчасту заготовку, яка виконана у вигляді кільцевих секторів, з’єднаних пазовими перемичками, здійснюють формування витків гвинтової спіралі шляхом почергового провертання суміжних кільцевих секторів до їх суміщення за рахунок згинання пазової перемички відносно прямої, яка лежить у площині пазової перемички та рівновіддалена від центрів кільцевих секторів, потім калібрують на крок одержану гвинтову спіраль, який відрізняється тим, що у зубчастій заготовці суміжні кільцеві сектори з’єднані між собою пазовими перемичками, які розміщені на внутрішніх крайках кільцевих секторів зі сторони їх торців. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4512 |
Інші ідентифікатори: | 82073 |
Власник авторського права: | ® Радик Дмитро Леонидович, Васильків Василь Васильович, Олендер Володимир Михайлович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-82073-sposib-vigotovlennya-gvintovo-zagotovki.pdf | 232,62 kB | Adobe PDF | Переглянути/відкрити | |
4-82073-sposib-vigotovlennya-gvintovo-zagotovki.djvu | 187,8 kB | DjVu | Переглянути/відкрити | |

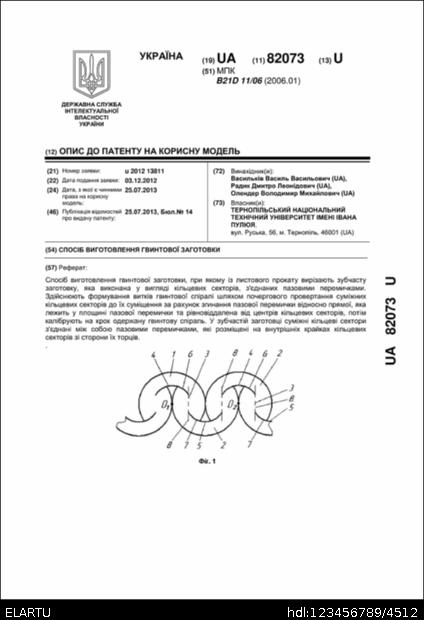

4-82073-sposib-vigotovlennya-gvintovo-zagotovki__COVER.png | 589,19 kB | image/png | Переглянути/відкрити |
