Назва: | Секційна гвинтова спіраль |
Автори: | Гевко, Ігор Богданович Дзюра, Володимир Олексійович Клендій, Володимир Миколайович Любачівський, Роман Орестович Ляшук, Олег Леонтійович Dziura, Volodymyr Oleksiiovych Liashuk, Oleh Leontiiovych Liubachivskyi, Roman Orestovych Дзюра, Владимир Алексеевич Любачивский, Роман Орестович Ляшук, Олег Леонтиевич |
Бібліографічний опис: | Патент 85011 UA, МПК B65G 33/14. Секційна гвинтова спіраль [Текст] / Ляшук Олег Леонтійович, Любачівський Роман Орестович, Клендій Володимир Миколайович, Гевко Ігор Богданович, Дзюра Володимир Олексійович (Україна) - опубл. 11.11.2013. |
Дата публікації: | 11-лис-2013 |
Дата внесення: | 24-вер-2014 |
Теми: | B65G 33/14 з одним або декількома гвинтами, розташовуваними в трубчатом кожусі |
Короткий огляд (реферат): | Секційна гвинтова спіраль, яка виконана з окремих секцій однакових діаметрів і довжин, з’єднаних між собою механізмом з’єднання, яка відрізняється тим, що кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з окремими секціями оправки, яка виконана з однаковими зовнішніми і внутрішніми діаметрами, які жорстко з’єднані через пружину кручення відомим способом, а всередині пружини встановлено шарнірне болтове з’єднання у вигляді шліцьової поверхні на тілі болта, яка правим вільним кінцем є у взаємодії з правим шліцьовим отвором оправки, а лівий кінець болта виконано у вигляді сферичної поверхні, яка є у взаємодії з півсферичним отвором лівої оправки, і на сферичній поверхні рівномірно по колу великого діаметра виконано чотири радіусних півкруглих виїмки, які є у взаємодії з кульками і які вільно встановлені у внутрішньому сферичному отворі лівої секції, яка виконана з двох половинок, які жорстко з’єднані між собою відомим способом з можливістю вільного провертання сферичної головки болта, як карданна передача. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4474 |
Інші ідентифікатори: | 85011 |
Власник авторського права: | ® Ляшук Олег Леонтійович, Любачівський Роман Орестович, Клендій Володимир Миколайович, Гевко Ігор Богданович, Дзюра Володимир Олексійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2013 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-85011-sekcijjna-gvintova-spiral.pdf | 191,61 kB | Adobe PDF | Переглянути/відкрити | |
4-85011-sekcijjna-gvintova-spiral.djvu | 218,9 kB | DjVu | Переглянути/відкрити | |

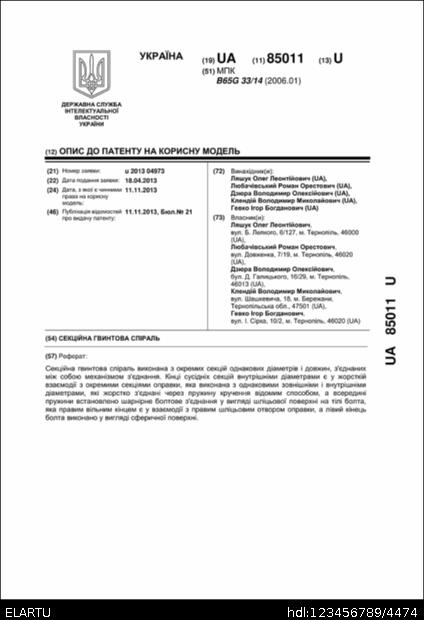

4-85011-sekcijjna-gvintova-spiral__COVER.png | 509,43 kB | image/png | Переглянути/відкрити |
