Назва: | Розточувальна головка |
Автори: | Босюк, Павло Володимирович Білик, Стефанія Григорівна Гевко, Ігор Богданович Гевко, Богдан Матвійович Гупка, Андрій Богданович Bilyk, Stefania Hryhorivna Bosiuk, Pavlo Volodymyrovych Hupka, Andrii Bohdanovych Билык, Стефания Григорьевна Босюк, Павел Владимирович Гупка, Андрей Богданович |
Бібліографічний опис: | Патент 89727 UA, МПК B23B 35/00, B23B 29/00. Розточувальна головка [Текст] / Босюк Павло Володимирович, Гупка Андрій Богданович, Білик Стефанія Григорівна, Гевко Ігор Богданович, Гевко Богдан Матвійович (Україна) - опубл. 25.04.2014. |
Дата публікації: | 25-кві-2014 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 29/00 B23B 35/00 способи розточування, свердління або обробки, що вимагає використання розточувальних або свердлильних верстатів використання допоміжного обладнання для цього тримачі для невращающихся ріжучих інструментів |
Короткий огляд (реферат): | Розточувальна головка, що виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і кріпильних елементів, яка відрізняється тим, що за конічною частиною рухомого штока виконана циліндрична напрямна, яка є у взаємодії з отвором лівої втулки тертя з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпусу, зовнішній діаметр циліндричного виступу циліндричного корпусу є у взаємодії з наскрізним отвором кришки з можливістю радіального переміщення, на оправках радіальних різців зі сторони ріжучих елементів виконані циліндричні виступи, які є у взаємодії з внутрішніми діаметрами відтискних пружин, а лівий кінець циліндричного корпусу жорстко закріплений в патроні токарного верстата. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4469 |
Інші ідентифікатори: | 89727 |
Власник авторського права: | ® Босюк Павло Володимирович, Гупка Андрій Богданович, Білик Стефанія Григорівна, Гевко Ігор Богданович, Гевко Богдан Матвійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2014 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-89727-roztochuvalna-golovka.pdf | 205,75 kB | Adobe PDF | Переглянути/відкрити | |
4-89727-roztochuvalna-golovka.djvu | 253,65 kB | DjVu | Переглянути/відкрити | |

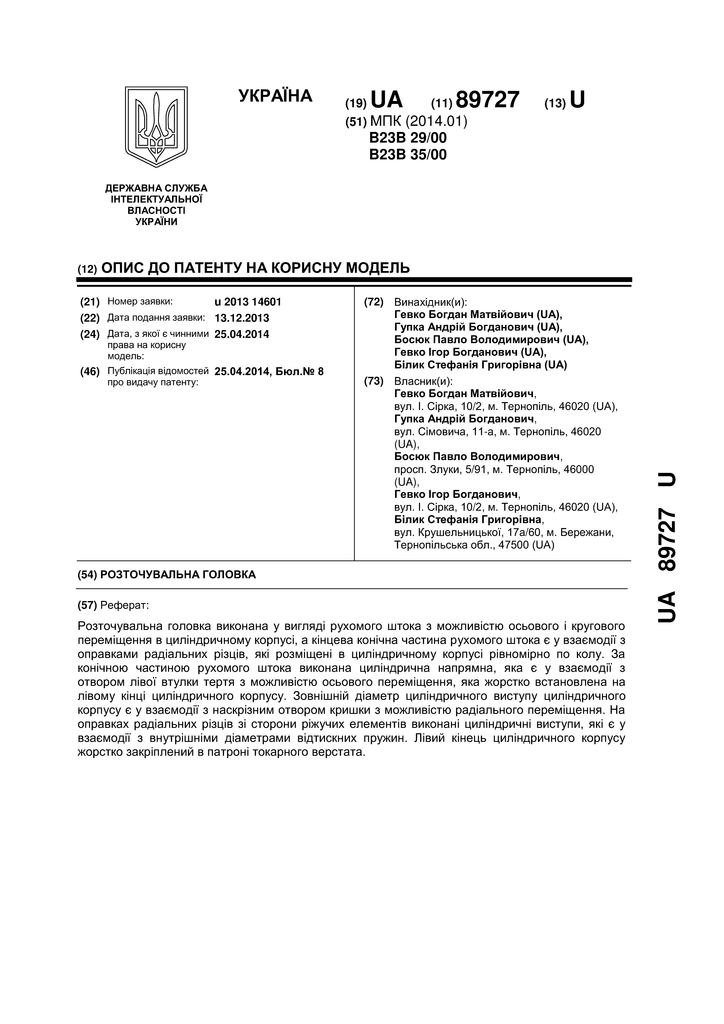

4-89727-roztochuvalna-golovka__COVER.png | 584,24 kB | image/png | Переглянути/відкрити |
