Назва: | Спосіб виготовлення гофрованих гвинтових заготовок |
Інші назви: | Method for manufacturing corrugated screw blanks Способ изготовления гофрированных винтовых заготовок |
Автори: | Босюк, Павло Володимирович Васильків, Василь Васильович Радик, Дмитро Леонідович Bosiuk, Pavlo Volodymyrovych Radyk, Dmytro Leonidovych Vasylkiv, Vasyl Vasyliovych Босюк, Павел Владимирович Василькив, Василий Васильевич Радик, Дмитрий Леонидович |
Бібліографічний опис: | Патент 56792 UA, МПК B21D 11/06. Спосіб виготовлення гофрованих гвинтових заготовок [Текст] / Васильків Василь Васильович, Радик Дмитро Леонидович, Босюк Павло Володимирович (Україна) - опубл. 25.01.2011. Patent 56792 UA, MPK B21D 11/06. Method for manufacturing corrugated screw blanks [Text] / Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych (Ukraine) - publ. 25.01.2011. Патент 56792 UA, МПК B21D 11/06. Способ изготовления гофрированных винтовых заготовок [Текст] / Василькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович (Украина) - опубл. 25.01.2011. |
Дата публікації: | 25-січ-2011 |
Дата внесення: | 24-вер-2014 |
Теми: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
Короткий огляд (реферат): | Спосіб виготовлення гофрованих гвинтових заготовок, при якому спочатку на стрічці наносять U-подібні вм’ятини під кутом до поздовжньої осі стрічки з утворенням гофрованої стрічки, а потім здійснюють формування гофрованої спіралі з наступним розтягуванням її на крок, який відрізняється тим, що формування гофрованої спіралі здійснюють шляхом обтискування гофрованої стрічки по ребру верхнім та нижнім валками, причому верхній валок розміщений зі сторони зовнішньої крайки гофрованої стрічки по відношенню до центру кривини гофрованої спіралі, а лінійна швидкість обертання його робочої поверхні, у точці взаємодії із гофрованою стрічкою, більша за швидкість подачі гофрованої стрічки, а нижній валок розміщений зі сторони внутрішньої крайки по відношенню до центру кривини гофрованої спіралі зі зміщенням відносно верхнього валка в напрямку, протилежному до напрямку подачі гофрованої стрічки, а лінійна швидкість обертання його робочої поверхні, у точці взаємодії із гофрованою стрічкою, менша за швидкість і протилежна до напрямку подачі такої стрічки. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4446 |
Інші ідентифікатори: | 56792 |
Власник авторського права: | ® Васильків Василь Васильович, Радик Дмитро Леонидович, Босюк Павло Володимирович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2011 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-56792-sposib-vigotovlennya-gofrovanikh-gvintovikh-zagotovok.pdf | 212,31 kB | Adobe PDF | Переглянути/відкрити | |
3-56792-sposib-vigotovlennya-gofrovanikh-gvintovikh-zagotovok.djvu | 144,16 kB | DjVu | Переглянути/відкрити | |

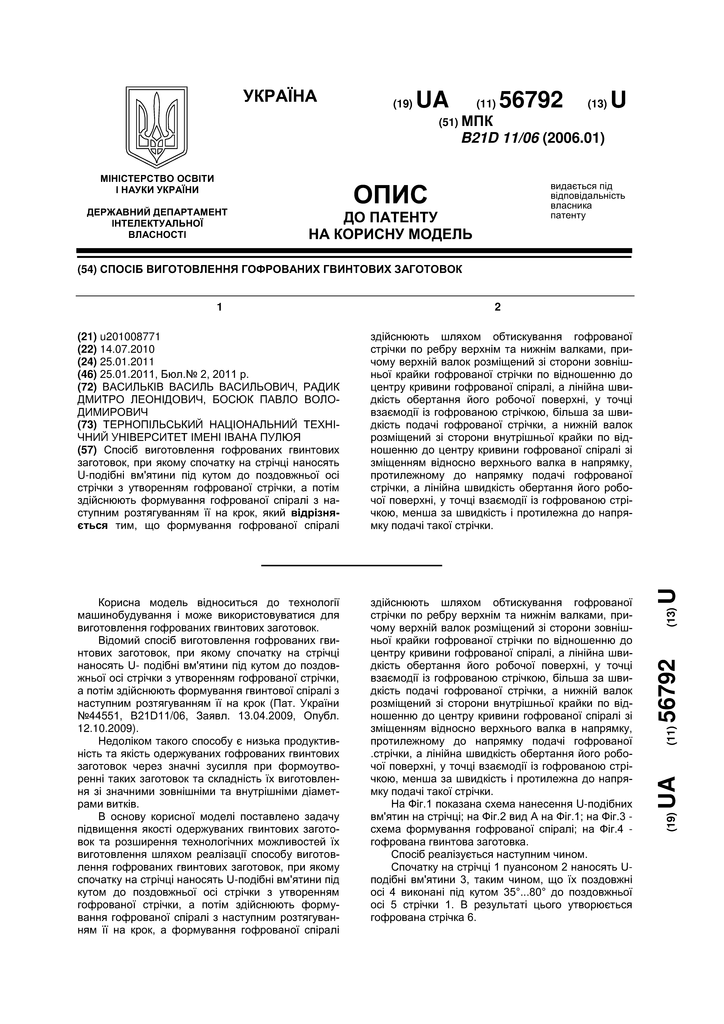

3-56792-sposib-vigotovlennya-gofrovanikh-gvintovikh-zagotovok__COVER.png | 1,09 MB | image/png | Переглянути/відкрити |
