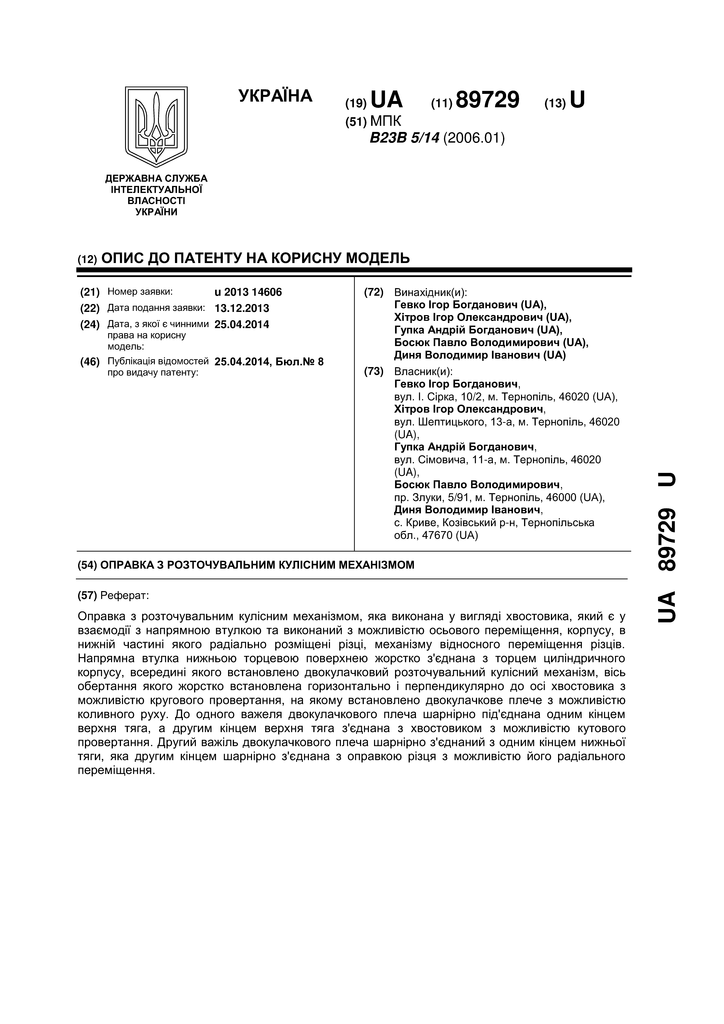

Оправка з розточувальним кулісним механізмом

Abstract

Оправка з розточувальним кулісним механізмом, яка виконана у вигляді хвостовика, який є у взаємодії з напрямною втулкою та виконаний з можливістю осьового переміщення, корпусу, в нижній частині якого радіально розміщені різці, механізму відносного переміщення різців, яка відрізняється тим, що напрямна втулка нижньою торцевою поверхнею жорстко з’єднана з торцем циліндричного корпусу, всередині якого встановлено двокулачковий розточувальний кулісний механізм, вісь обертання якого жорстко встановлена горизонтально і перпендикулярно до осі хвостовика з можливістю кругового провертання, на якому встановлено двокулачкове плече з можливістю коливного руху, до одного важеля двокулачкового плеча шарнірно під’єднана одним кінцем верхня тяга, а другим кінцем верхня тяга з’єднана з хвостовиком з можливістю кутового провертання, а другий важіль двокулачкового плеча шарнірно з’єднаний з одним кінцем нижньої тяги, яка другим кінцем шарнірно з’єднана з оправкою різця з можливістю його радіального переміщення.
