Назва: | Пристрій для обтиснення шліцевих втулок |
Інші назви: | Device for reduction of splined bushings Устройство для обжатия шлицевых втулок |
Автори: | Гевко, Богдан Матвійович Дзюра, Володимир Олексійович Крук, Володимир Володимирович Dziura, Volodymyr Oleksiiovych Hevko, Bohdan Matviiovych Kruk, Volodymyr Volodymyrovych Гевко, Богдан Матвеевич Дзюра, Владимир Алексеевич Крук, Владимир Владимирович |
Бібліографічний опис: | Патент 33223 UA, МПК B23P 9/00. Пристрій для обтиснення шліцевих втулок [Текст] / Дзюра Володимир Олексійович, Крук Володимир Володимирович, Гевко Богдан Матвійович (Україна) - опубл. 10.06.2008. Patent 33223 UA, MPK B23P 9/00. Device for reduction of splined bushings [Text] / Hevko Bohdan Matviiovych, Dziura Volodymyr Oleksiiovych, Kruk Volodymyr Volodymyrovych (Ukraine) - publ. 10.06.2008. Патент 33223 UA, МПК B23P 9/00. Устройство для обжатия шлицевых втулок [Текст] / Гевко Богдан Матвеевич, Дзюра Владимир Алексеевич, Крук Владимир Владимирович (Украина) - опубл. 10.06.2008. |
Дата публікації: | 10-чер-2008 |
Дата внесення: | 24-вер-2014 |
Теми: | B23P 9/00 механічна обробка чи обробка поверхонь з калібруванням або без неї, головним чином, з метою підвищення опору зносу або ударам, наприклад випрасовування або додання шорсткості поверхонь турбінних лопаток або підшипників |
Короткий огляд (реферат): | Пристрій для обтиснення шліцевих втулок, який виконано у вигляді штампа, плити, матриці з конусним отвором, який переходить в циліндричний, пуансона, який відрізняється тим, що в лівому торці ззаду на плиті встановлено накопичувач шліцевих втулок, які є у періодичній взаємодії з центрувальним і затискним елементом руки завантажувального механізму, з можливістю вертикального і колового переміщення, причому по радіусу руху завантажувального механізму від накопичувача встановлено індуктор, внутрішній діаметр якого є більшим зовнішнього діаметра шліцевої втулки на подвійну величину зазору між ними, який з’єднаний з установкою струмів високої частоти, наступним механізмом по напрямку руху руки завантажувального механізму встановлено штамп з матрицею, в якій верхній конусний отвір - знизу спряжений з центральним наскрізним отвором матриці, діаметр якого є рівним зовнішньому розміру обтисненої шліцевої втулки, крім цього знизу циліндричний отвір матриці спряжений радіусом переходу з нижнім конусним отвором, крім цього для керування пристроєм використано пульт керування. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4272 |
Інші ідентифікатори: | 33223 |
Власник авторського права: | ® Дзюра Володимир Олексійович, Крук Володимир Володимирович, Гевко Богдан Матвійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2008 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-33223-pristrijj-dlya-obtisnennya-shlicevikh-vtulok.pdf | 121,9 kB | Adobe PDF | Переглянути/відкрити | |
3-33223-pristrijj-dlya-obtisnennya-shlicevikh-vtulok.djvu | 226,18 kB | DjVu | Переглянути/відкрити | |

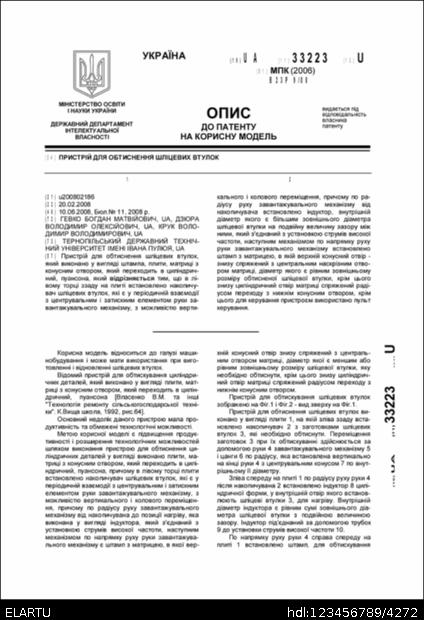

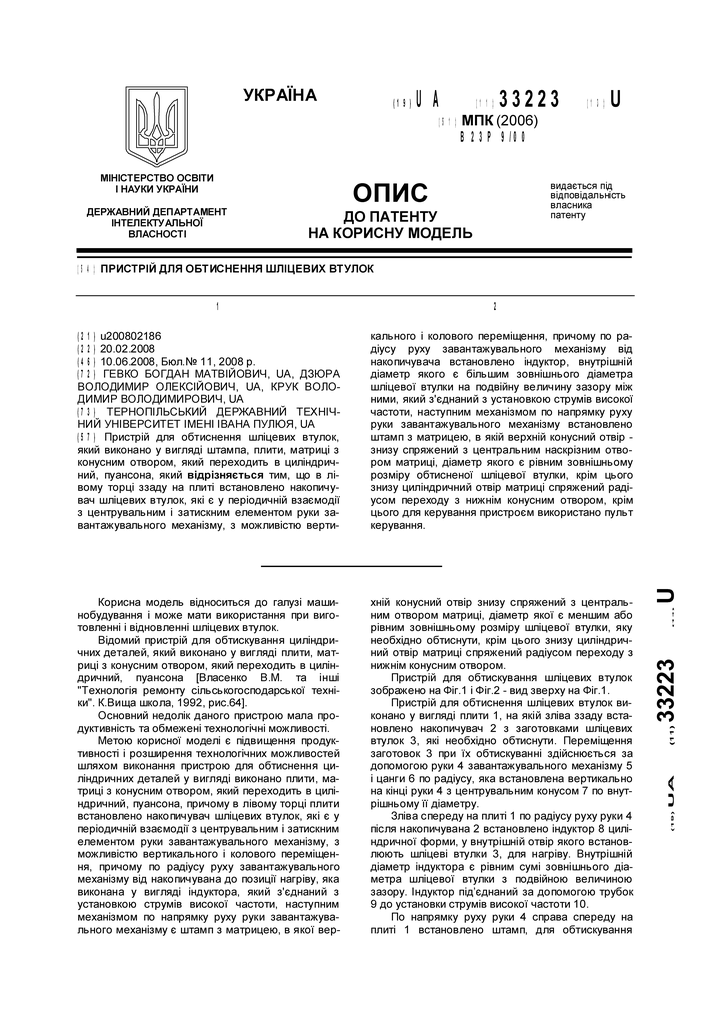

3-33223-pristrijj-dlya-obtisnennya-shlicevikh-vtulok__COVER.png | 1,1 MB | image/png | Переглянути/відкрити |
