Назва: | Беззазорна оправка |
Інші назви: | Free-of-play holder Беззазорная оправка |
Автори: | Брощак, Іван Іванович Гагалюк, Андрій Валерійович Гевко, Іван Богданович Broschak, Ivan Ivanovych Hahaliuk, Andrii Valeriiovych Hevko, Ivan Bohdanovych Брощак, Иван Иванович Гагалюк, Андрей Валериевич Гевко, Иван Богданович |
Бібліографічний опис: | Патент 35060 UA, МПК F16C 15/00. Беззазорна оправка [Текст] / Гевко Іван Богданович, Гагалюк Андрій Валерійович, Брощак Іван Іванович (Україна) - опубл. 26.08.2008. Patent 35060 UA, MPK F16C 15/00. Free-of-play holder [Text] / Hahaliuk Andrii Valeriiovych, Broschak Ivan Ivanovych, Hevko Ivan Bohdanovych (Ukraine) - publ. 26.08.2008. Патент 35060 UA, МПК F16C 15/00. Беззазорная оправка [Текст] / Гагалюк Андрей Валериевич, Брощак Иван Иванович, Гевко Иван Богданович (Украина) - опубл. 26.08.2008. |
Дата публікації: | 26-сер-2008 |
Дата внесення: | 24-вер-2014 |
Теми: | F16C 15/00 конструкції обертових деталей, здатних протистояти відцентровим силам |
Короткий огляд (реферат): | Беззазорна оправка, що виконана у вигляді конічного хвостовика і циліндричної частини, які розділені між собою буртиком більшого діаметра, сепаратора з тілами кочення з можливістю осьового переміщення, яка відрізняється тим, що на циліндричній частині хвостовика, рівномірно по колу виконано конічні отвори, які відкриті з боку зовнішнього діаметра, в які встановлені конічні ролики з можливістю осьового і кругового провертання, верхні твірні яких при осьовому переміщенні є більшими за зовнішній діаметр циліндричної частини оправки, при цьому зовнішні поверхні конічних роликів є паралельні до твірних циліндричної частини оправки, із лівого торця менших зовнішніх діаметрів конічні ролики жорстко з’єднані з пружинами стискування через упорні кульки, які встановлені в глухі осьові отвори, які виконані в правому торці буртика оправки, протилежні кінці пружин стискування жорстко закріплені в глухих отворах з можливістю осьового розтягування у бік конічних роликів, в яких з правого торця більшого зовнішнього діаметра виконані сфери, які є у взаємодії з торцевою кільцевою сферичною канавкою притискного диска, крім цього, з лівого торця притискного диска, в зоні більшого діаметра нерухомо розміщено пружне кільце, внутрішній діаметр якого рівний внутрішньому діаметру оброблювальної деталі, яке є у взаємодії з її правим торцем. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4249 |
Інші ідентифікатори: | 35060 |
Власник авторського права: | ® Гевко Іван Богданович, Гагалюк Андрій Валерійович, Брощак Іван Іванович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2008 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-35060-bezzazorna-opravka.pdf | 144,62 kB | Adobe PDF | Переглянути/відкрити | |
3-35060-bezzazorna-opravka.djvu | 187,53 kB | DjVu | Переглянути/відкрити | |

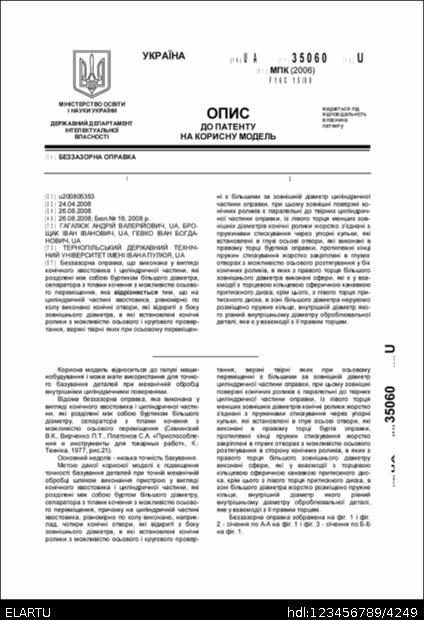

3-35060-bezzazorna-opravka__COVER.png | 1,07 MB | image/png | Переглянути/відкрити |
