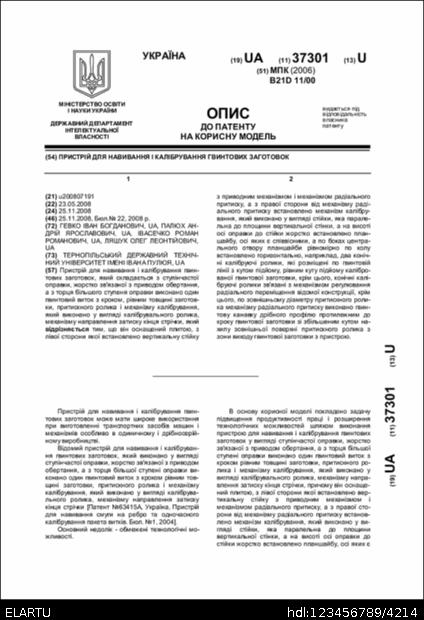

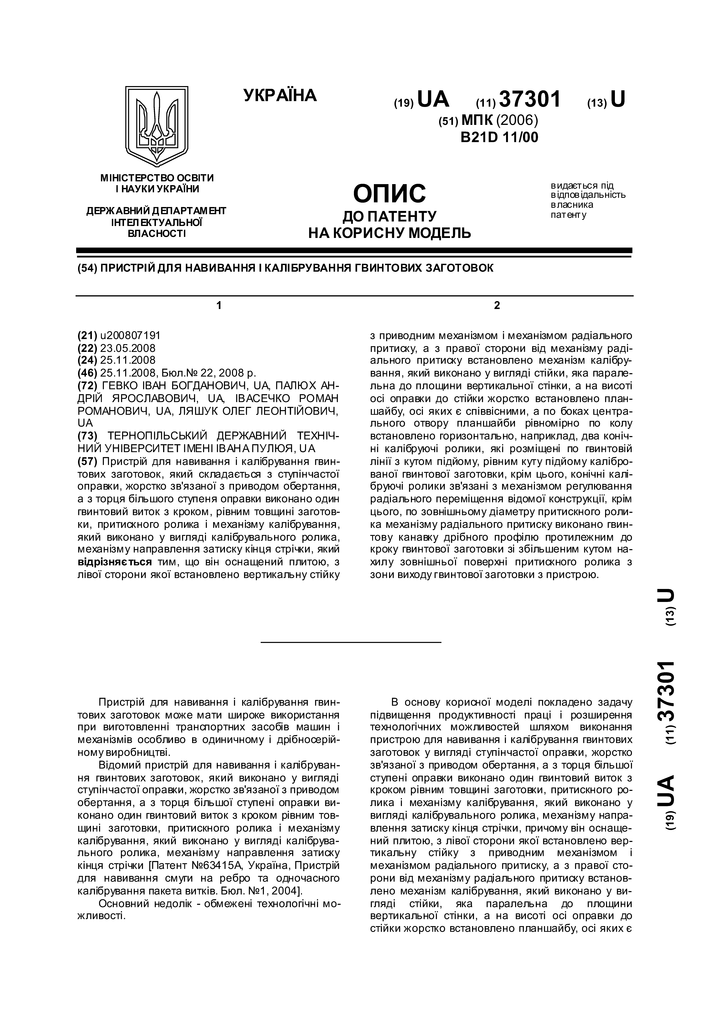

Пристрій для навивання і калібрування гвинтових заготовок

Abstract

Пристрій для навивання і калібрування гвинтових заготовок, який складається з ступінчастої оправки, жорстко зв’язаної з приводом обертання, а з торця більшого ступеня оправки виконано один гвинтовий виток з кроком, рівним товщині заготовки, притискного ролика і механізму калібрування, який виконано у вигляді калібрувального ролика, механізму направлення затиску кінця стрічки, який відрізняється тим, що він оснащений плитою, з лівої сторони якої встановлено вертикальну стійку з приводним механізмом і механізмом радіального притиску, а з правої сторони від механізму радіального притиску встановлено механізм калібрування, який виконано у вигляді стійки, яка паралельна до площини вертикальної стінки, а на висоті осі оправки до стійки жорстко встановлено планшайбу, осі яких є співвісними, а по боках центрального отвору планшайби рівномірно по колу встановлено горизонтально, наприклад, два конічні калібруючі ролики, які розміщені по гвинтовій лінії з кутом підйому, рівним куту підйому каліброваної гвинтової заготовки, крім цього, конічні калібруючі ролики зв’язані з механізмом регулювання радіального переміщення відомої конструкції, крім цього, по зовнішньому діаметру притискного ролика механізму радіального притиску виконано гвинтову канавку дрібного профілю протилежним до кроку гвинтової заготовки зі збільшеним кутом нахилу зовнішньої поверхні притискного ролика з зони виходу гвинтової заготовки з пристрою.
