Назва: | Пристрій для обробки напівкруглих шліцевих пазів |
Інші назви: | Device for processing semicircular splined grooves Устройство для обработки полукруглых шлицевых пазов |
Автори: | Гевко, Іван Богданович Гевко, Богдан Матвійович Дзюра, Володимир Олексійович Dziura, Volodymyr Oleksiiovych Hevko, Bohdan Matviiovych Hevko, Ivan Bohdanovych Гевко, Богдан Матвеевич Гевко, Иван Богданович Дзюра, Владимир Алексеевич |
Бібліографічний опис: | Патент 22495 UA, МПК B21C 37/15. Пристрій для обробки напівкруглих шліцевих пазів [Текст] / Дзюра Володимир Олексійович, Гевко Іван Богданович, Гевко Богдан Матвійович (Україна) - опубл. 25.04.2007. Patent 22495 UA, MPK B21C 37/15. Device for processing semicircular splined grooves [Text] / Hevko Bohdan Matviiovych, Dziura Volodymyr Oleksiiovych, Hevko Ivan Bohdanovych (Ukraine) - publ. 25.04.2007. Патент 22495 UA, МПК B21C 37/15. Устройство для обработки полукруглых шлицевых пазов [Текст] / Гевко Богдан Матвеевич, Дзюра Владимир Алексеевич, Гевко Иван Богданович (Украина) - опубл. 25.04.2007. |
Дата публікації: | 25-кві-2007 |
Дата внесення: | 24-вер-2014 |
Теми: | B21C 37/15 виготовлення труб особливої форми виготовлення арматури трубопроводів |
Короткий огляд (реферат): | Пристрій для обробки напівкруглих шліцевих пазів, який виконано у вигляді оправки, хвостовика, дорнуючих елементів, елементів їх кріплення і направлення, який відрізняється тим, що твердосплавні дорнуючі елементи виконані у вигляді твердосплавних кульок, а в нижній частині оправки рівномірно по колу виконані декілька осьових напівкруглих шліцевих пазів, кількість яких рівна кількості напівкруглих шліцевих пазів оброблюваної деталі, з радіусом, рівним радіусу напівкруглого шанцевого паза деталі, яка підлягає обробленню, довжиною, не меншою шести діаметрів напівкруглого шанцевого паза, в які з можливістю відносного переміщення встановлені кульки, наприклад, шість, глибиною, меншою глибини їх радіуса, причому перших три кульки, починаючи знизу оправки, виконані діаметром, рівним чорновому діаметру напівкруглих шліцевих пазів з збільшенням їх діаметра на величину припуску, а три наступні - рівні чистовому діаметру напівкруглих шліцевих пазів і є чистовими, причому оправка з кульками встановлена у верхню напрямну втулку з напівкруглими шанцевими пазами під кульки з можливістю відносного осьового переміщення, крім цього фіксація оправки відносно верхньої напрямної втулки виконана через радіальний отвір верхньої напрямної втулки за рахунок гвинта, конусна частина якого є у взаємодії з конічним отвором, який виконано у нижній частині оправки між кульками, а між головкою гвинта і зовнішнім діаметром напрямної втулки встановлена пружина стискування. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4209 |
Інші ідентифікатори: | 22495 |
Власник авторського права: | ® Дзюра Володимир Олексійович, Гевко Іван Богданович, Гевко Богдан Матвійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2007 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
2-22495-pristrijj-dlya-obrobki-napivkruglikh-shlicevikh-paziv.pdf | 75,34 kB | Adobe PDF | Переглянути/відкрити | |
2-22495-pristrijj-dlya-obrobki-napivkruglikh-shlicevikh-paziv.djvu | 82,61 kB | DjVu | Переглянути/відкрити | |

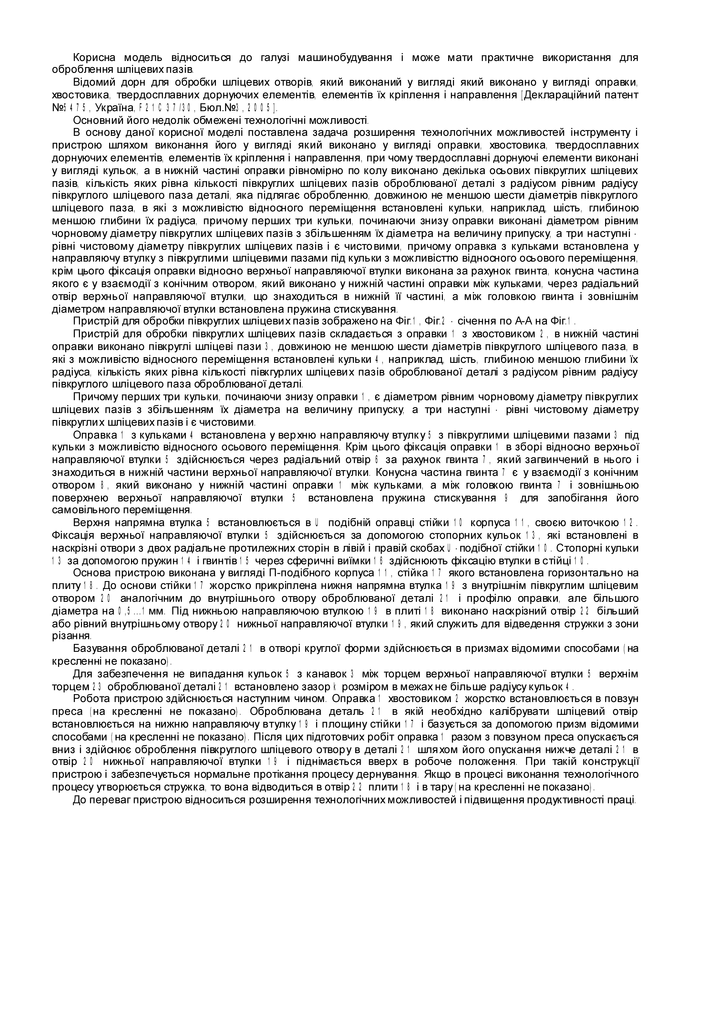

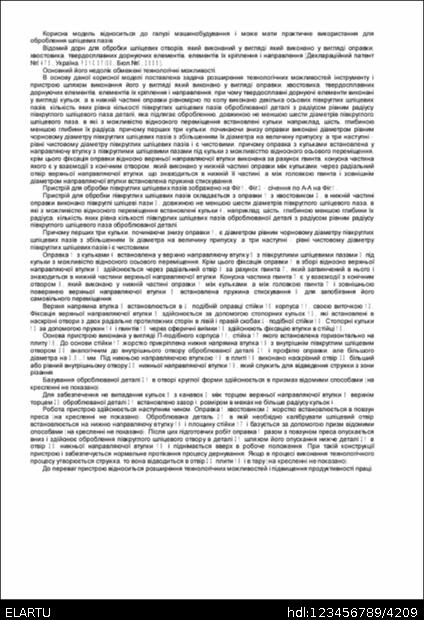

2-22495-pristrijj-dlya-obrobki-napivkruglikh-shlicevikh-paziv__COVER.png | 1,42 MB | image/png | Переглянути/відкрити |
