Назва: | Гвинтова стопорна пара |
Інші назви: | Screw stopper pair Винтовая стопорная пара |
Автори: | Івасечко, Роман Романович Гевко, Ігор Богданович Hevko, Ihor Bohdanovych Ivasechko, Roman Romanovych Гевко, Игорь Богданович Ивасечко, Роман Романович |
Бібліографічний опис: | Патент 29266 UA, МПК F16B 33/00. Гвинтова стопорна пара [Текст] / Івасечко Роман Романович, Гевко Ігор Богданович (Україна) - опубл. 10.01.2008. Patent 29266 UA, MPK F16B 33/00. Screw stopper pair [Text] / Hevko Ihor Bohdanovych, Ivasechko Roman Romanovych (Ukraine) - publ. 10.01.2008. Патент 29266 UA, МПК F16B 33/00. Винтовая стопорная пара [Текст] / Гевко Игорь Богданович, Ивасечко Роман Романович (Украина) - опубл. 10.01.2008. |
Дата публікації: | 10-січ-2008 |
Дата внесення: | 24-вер-2014 |
Теми: | F16B 33/00 загальні відмітні ознаки болтів, гвинтів і гайок |
Короткий огляд (реферат): | Гвинтова стопорна пара, що виконана у вигляді різьбового з’єднання з двох труб, між якими встановлено ущільнююче кільце, а на правій трубі по зовнішньому діаметру на різі жорстко встановлений багатогранний штуцер, наприклад, шестигранний, яка відрізняється тим, що на кінці штуцера виконана цангова головка з профілем поперечного перерізу однієї сторони у вигляді різносторонньої трапеції з трьома наскрізь розрізаними пелюстками, які розміщені рівномірно по колу довжиною, рівною величині нижньої більшої основи трапеції, причому зовнішній діаметр головки цанги є більше внутрішнього діаметра різі різьбової гайки, причому вільний торець гайки виконано у вигляді сферичної поверхні з центральним отвором, який з’єднаний з отвором зрізаного конуса, який циліндричною основою з’єднаний з внутрішнім циліндром гайки, діаметр якого є більше отвору різі, а його довжина є більше основи трапеції і головки кінця штуцера, при цьому нижня бокова сторона різносторонньої трапеції головки цанги є у взаємодії з лівим кінцем внутрішньої різі гайки, крім того, розміри під ключ різьбової гайки і багатогранного штуцера є однаковими або різними. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4122 |
Інші ідентифікатори: | 29266 |
Власник авторського права: | ® Івасечко Роман Романович, Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2008 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
2-29266-gvintova-stoporna-para.pdf | 105,67 kB | Adobe PDF | Переглянути/відкрити | |
2-29266-gvintova-stoporna-para.djvu | 109,69 kB | DjVu | Переглянути/відкрити | |

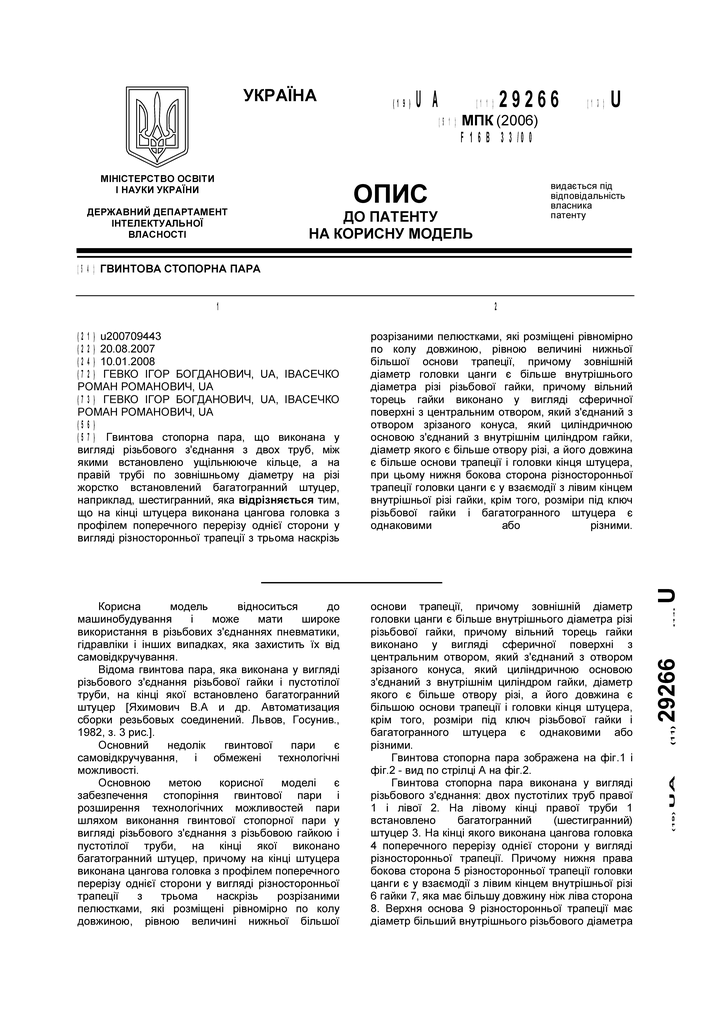

2-29266-gvintova-stoporna-para__COVER.png | 1,03 MB | image/png | Переглянути/відкрити |
