Будь ласка, використовуйте цей ідентифікатор, щоб цитувати або посилатися на цей матеріал:
http://elartu.tntu.edu.ua/handle/123456789/4115
Назва: | Індуктор для гартування деталей типу “тіл обертання” |
Інші назви: | Inductor for quenching pieces of type bodies of rotation |
Автори: | Брощак, Іван Іванович Гевко, Іван Богданович Дзюра, Володимир Олексійович Казюка, Ігор Євгенович Левкович, Михайло Геннадійович Broschak, Ivan Ivanovych Dziura, Volodymyr Oleksiiovych Hevko, Ivan Bohdanovych Levkovych, Mykhailo Henadiiovych Брощак, Иван Иванович Гевко, Иван Богданович Дзюра, Владимир Алексеевич Левкович, Михаил Геннадиевич |
Бібліографічний опис: | Патент 20284 UA, МПК C21D 1/09. Індуктор для гартування деталей типу “тіл обертання” [Текст] / Гевко Іван Богданович, Казюка Ігор Євгенович, Левкович Михайло Генадійович, Брощак Іван Іванович, Дзюра Володимир Олексійович (Україна) - опубл. 15.01.2007. Patent 20284 UA, MPK C21D 1/09. Inductor for quenching pieces of type bodies of rotation [Text] / Hevko Ivan Bohdanovych, Broschak Ivan Ivanovych, Dziura Volodymyr Oleksiiovych, Levkovych Mykhailo Henadiiovych (Ukraine) - publ. 15.01.2007. |
Дата публікації: | 15-січ-2007 |
Дата внесення: | 24-вер-2014 |
Теми: | C21D 1/09 безпосередньою дією електричної або хвильової енергії опроміненням частинками |
Короткий огляд (реферат): | Індуктор для гартування деталей типу "тіл обертання", який виконаний у вигляді зовнішнього багатовиткового соленоїда, з’єднувальних колодок з трансформатором, підвідних і відвідних трубок для подачі і відводу води з зони нагрівання, діелектричної підставки і елементів кріплення, який відрізняється тим, що торцева поверхня деталі гартування є у взаємодії з діелектричною підставкою, причому внутрішня частина індуктора виконана у вигляді закритого з торця циліндричного стакана всередині якого концентрично встановлено внутрішній патрубок, причому між внутрішнім діаметром циліндричного стакана і зовнішнім діаметром внутрішнього патрубка рівномірно по колу встановлені прямокутні центрувальні перегородки, в результаті чого утворено, наприклад, шість герметичних камер, довжиною рівною довжині поверхні, яку необхідно нагріти, які знизу жорстко закриті диском, по периферії якого виконано два отвори до яких жорстко герметично закріплені підвідні трубки з штуцерами, а в центрі диска виконано отвір до якого жорстко і герметично закріплено відвідну трубку з штуцером, крім цього внутрішня поверхня деталі гартування є у взаємодії з зовнішнім діаметром циліндричного стакана внутрішньої частини індуктора, а зовнішня поверхня деталі - у взаємодії з внутрішнім діаметром соленоїда. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4115 |
Інші ідентифікатори: | 20284 |
Власник авторського права: | ® Гевко Іван Богданович, Казюка Ігор Євгенович, Левкович Михайло Генадійович, Брощак Іван Іванович, Дзюра Володимир Олексійович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2007 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-20284-induktor-dlya-gartuvannya-detalejj-tipu-til-obertannya.pdf | 117,48 kB | Adobe PDF | Переглянути/відкрити | |
3-20284-induktor-dlya-gartuvannya-detalejj-tipu-til-obertannya.djvu | 210,54 kB | DjVu | Переглянути/відкрити | |

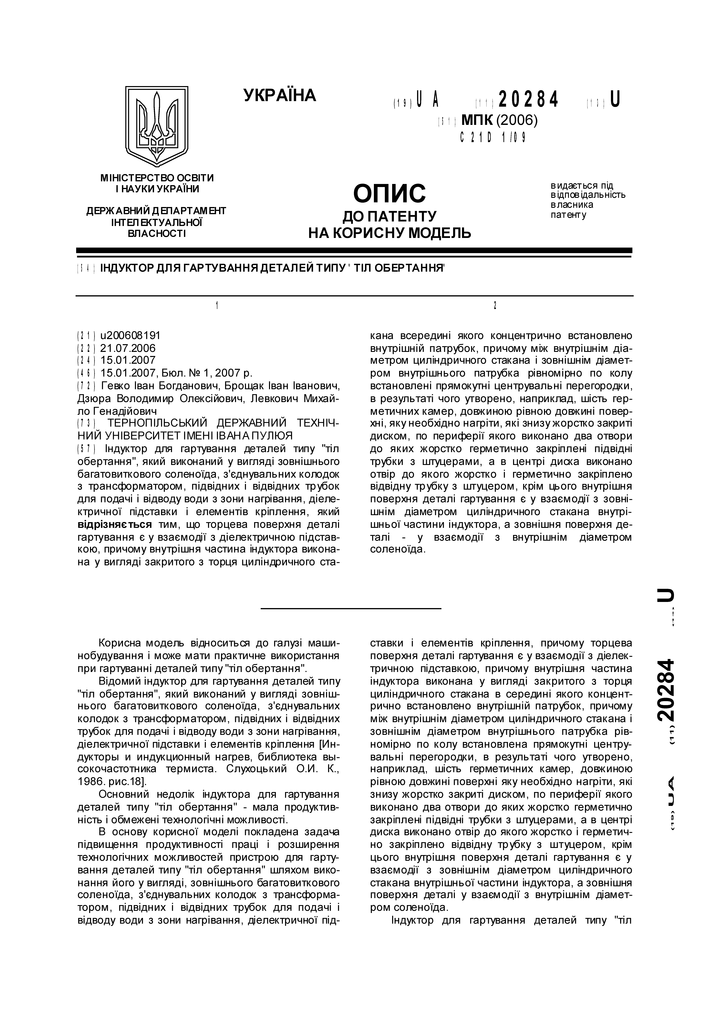

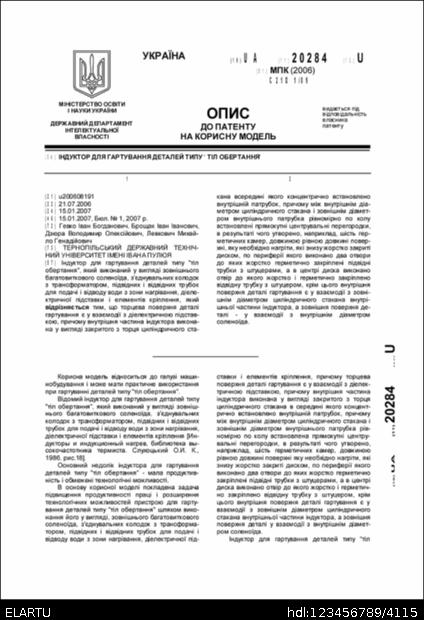

3-20284-induktor-dlya-gartuvannya-detalejj-tipu-til-obertannya__COVER.png | 1,07 MB | image/png | Переглянути/відкрити |
