Будь ласка, використовуйте цей ідентифікатор, щоб цитувати або посилатися на цей матеріал:
http://elartu.tntu.edu.ua/handle/123456789/4107

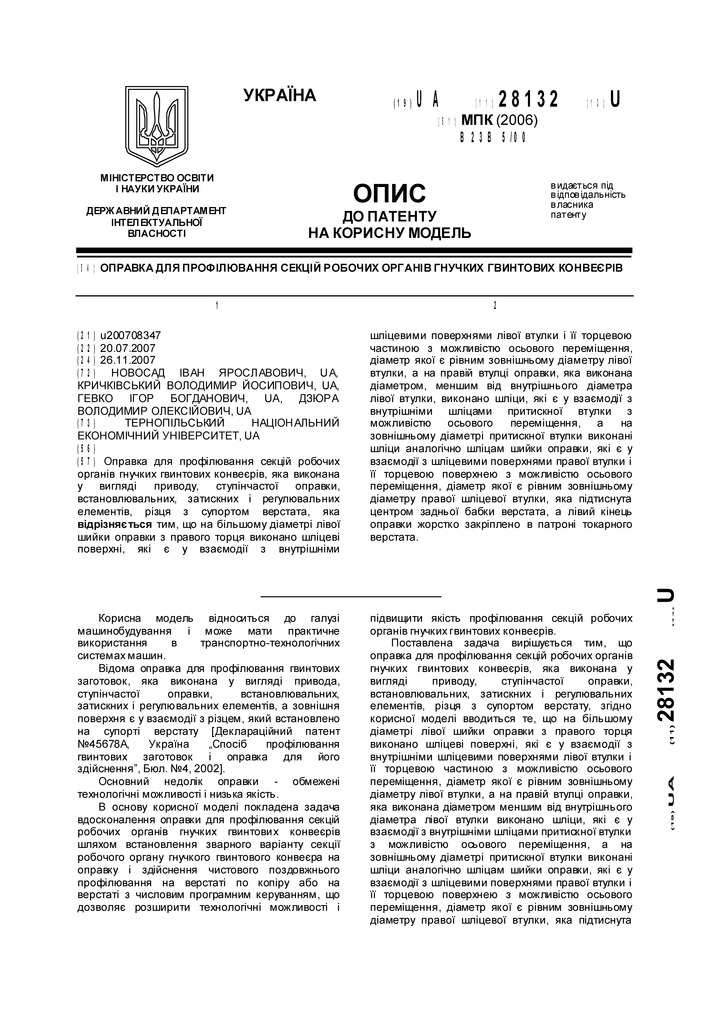

Назва: | Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів |
Інші назви: | Mount for shaping of sections of operating units of flexible helical conveyers Оправка для профилирования секций рабочих органов гибких винтовых конвейеров |
Автори: | Гевко, Ігор Богданович Дзюра, Володимир Олексійович Кричківський, Володимир Йосипович Новосад, Іван Ярославович Dziura, Volodymyr Oleksiiovych Hevko, Ihor Bohdanovych Krychkivskyi, Volodymyr Yosypovych Novosad, Ivan Yaroslavovych Гевко, Игорь Богданович Дзюра, Владимир Алексеевич Кричкивский, Владимир Иосифович Новосад, Иван Ярославович |
Бібліографічний опис: | Патент 28132 UA, МПК B23B 5/00. Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів [Текст] / Кричківський Володимир Йосипович, Новосад Іван Ярославович, Дзюра Володимир Олексійович, Гевко Ігор Богданович (Україна) - опубл. 26.11.2007. Patent 28132 UA, MPK B23B 5/00. Mount for shaping of sections of operating units of flexible helical conveyers [Text] / Novosad Ivan Yaroslavovych, Krychkivskyi Volodymyr Yosypovych, Hevko Ihor Bohdanovych, Dziura Volodymyr Oleksiiovych (Ukraine) - publ. 26.11.2007. Патент 28132 UA, МПК B23B 5/00. Оправка для профилирования секций рабочих органов гибких винтовых конвейеров [Текст] / Новосад Иван Ярославович, Кричкивский Владимир Иосифович, Гевко Игорь Богданович, Дзюра Владимир Алексеевич (Украина) - опубл. 26.11.2007. |
Дата публікації: | 26-лис-2007 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 5/00 токарні верстати або пристрої, пристосовані для обробки спеціальних виробів допоміжні пристрої, спеціально призначені для них |
Короткий огляд (реферат): | Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів, яка виконана у вигляді приводу, ступінчастої оправки, встановлювальних, затискних і регулювальних елементів, різця з супортом верстата, яка відрізняється тим, що на більшому діаметрі лівої шийки оправки з правого торця виконано шліцеві поверхні, які є у взаємодії з внутрішніми шліцевими поверхнями лівої втулки і її торцевою частиною з можливістю осьового переміщення, діаметр якої є рівним зовнішньому діаметру лівої втулки, а на правій втулці оправки, яка виконана діаметром, меншим від внутрішнього діаметра лівої втулки, виконано шліци, які є у взаємодії з внутрішніми шліцами притискної втулки з можливістю осьового переміщення, а на зовнішньому діаметрі притискної втулки виконані шліци аналогічно шліцам шийки оправки, які є у взаємодії з шліцевими поверхнями правої втулки і її торцевою поверхнею з можливістю осьового переміщення, діаметр якої є рівним зовнішньому діаметру правої шліцевої втулки, яка підтиснута центром задньої бабки верстата, а лівий кінець оправки жорстко закріплено в патроні токарного верстата. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4107 |
Інші ідентифікатори: | 28132 |
Власник авторського права: | ® Кричківський Володимир Йосипович, Новосад Іван Ярославович, Дзюра Володимир Олексійович, Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2007 |
