Назва: | Запобіжна кулькова муфта |
Інші назви: | Safety ball clutch Предохранительная шариковая муфта |
Автори: | Гевко, Іван Богданович Логуш, Іван Володимирович Hevko, Ivan Bohdanovych Lohush, Ivan Volodymyrovych Гевко, Иван Богданович Логуш, Иван Владимирович |
Бібліографічний опис: | Патент 6530 UA, МПК F16D 7/06. Запобіжна кулькова муфта [Текст] / Гевко Іван Богданович, Логуш Іван Володимирович (Україна) - опубл. 16.05.2005. Patent 6530 UA, MPK F16D 7/06. Safety ball clutch [Text] / Hevko Ivan Bohdanovych, Lohush Ivan Volodymyrovych (Ukraine) - publ. 16.05.2005. Патент 6530 UA, МПК F16D 7/06. Предохранительная шариковая муфта [Текст] / Гевко Иван Богданович, Логуш Иван Владимирович (Украина) - опубл. 16.05.2005. |
Дата публікації: | 16-тра-2005 |
Дата внесення: | 24-вер-2014 |
Теми: | F16D 7/06 з проміжними кульками і роликами |
Короткий огляд (реферат): | Запобіжна кулькова муфта, яка містить ведучу і ведену півмуфти у вигляді співвісно встановленого диска з гніздами на торцевій поверхні, шайбу з наскрізними отворами, підпружинений диск з канавками змінної глибини і кульки, розміщені одночасно в наскрізних отворах, гніздах і канавках, а підпружиненний диск встановлено з можливістю повороту з наступною його фіксацією в рифлення α, яка відрізняється тим, що у ведучій півмуфті виконано два радіальних пази, які розміщені рівномірно по колу, довжина яких є рівною радіальному ходу тіл кочення по орбітах, в які встановлено два тіла кочення, орбіти виконані в дзеркальному відображенні на торцях ведучої півмуфти у вставному кільці з канавками змінної глибини, а осьові пази диска і охоплюючі виступи підпружиненного диска є у взаємодії через тіла кочення. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4058 |
Інші ідентифікатори: | 6530 |
Власник авторського права: | ® Гевко Іван Богданович, Логуш Іван Володимирович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2005 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-6530-zapobizhna-kulkova-mufta.pdf | 123,68 kB | Adobe PDF | Переглянути/відкрити | |
4-6530-zapobizhna-kulkova-mufta.djvu | 110,79 kB | DjVu | Переглянути/відкрити | |

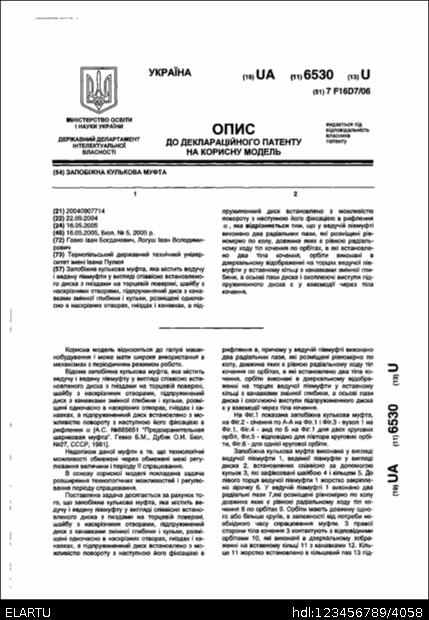

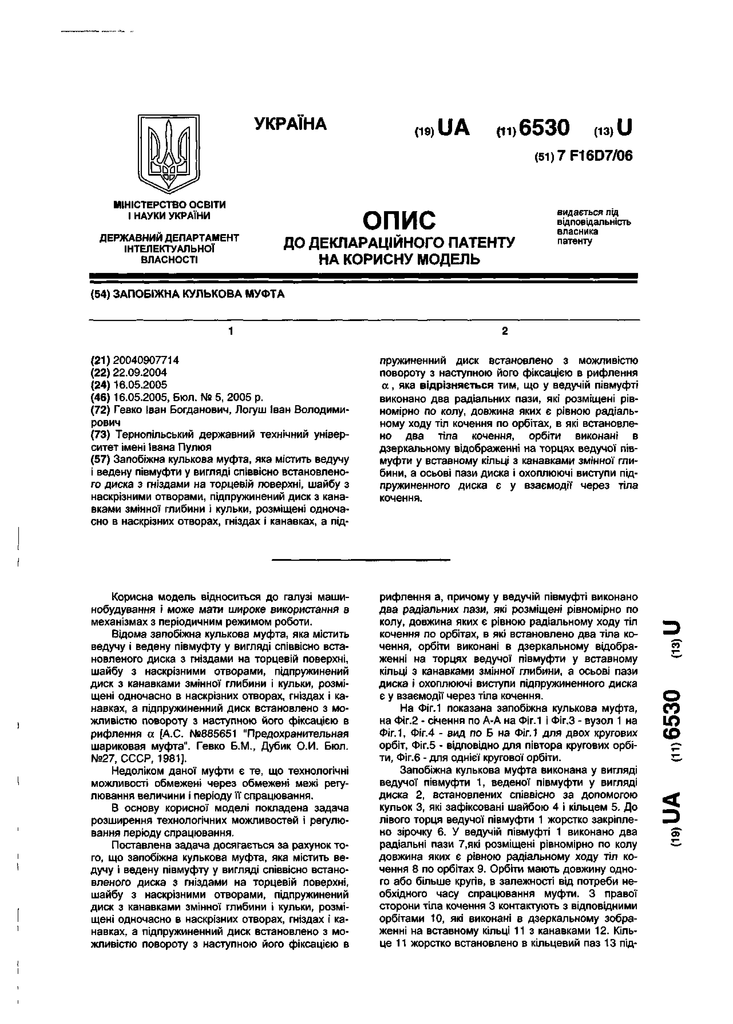

4-6530-zapobizhna-kulkova-mufta__COVER.png | 1,13 MB | image/png | Переглянути/відкрити |
