Назва: | Шнекова подавальна цанга |
Інші назви: | Screw feed collet Шнековая подающая цанга |
Автори: | Васильків, Василь Васильович Левенець, Володимир Богданович Радик, Дмитро Леонідович Levenets, Volodymyr Bohdanovych Radyk, Dmytro Leonidovych Vasylkiv, Vasyl Vasyliovych Василькив, Василий Васильевич Левенец, Владимир Богданович Радик, Дмитрий Леонидович |
Бібліографічний опис: | Патент 5385 UA, МПК B23B 13/00. Шнекова подавальна цанга [Текст] / Радик Дмитро Леонидович, Левенець Володимир Богданович, Васильків Василь Васильович (Україна) - опубл. 15.03.2005. Patent 5385 UA, MPK B23B 13/00. Screw feed collet [Text] / Radyk Dmytro Leonidovych, Vasylkiv Vasyl Vasyliovych, Levenets Volodymyr Bohdanovych (Ukraine) - publ. 15.03.2005. Патент 5385 UA, МПК B23B 13/00. Шнековая подающая цанга [Текст] / Радик Дмитрий Леонидович, Василькив Василий Васильевич, Левенец Владимир Богданович (Украина) - опубл. 15.03.2005. |
Дата публікації: | 15-бер-2005 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 13/00 пристрої для автоматичної подачі, кріплення або напрямки заготовок з пруткового матеріалу в токарних верстатах |
Короткий огляд (реферат): | 1. Шнекова подавальна цанга, що містить циліндричний корпус, зв’язаний з трубою подачі, всередині якого розміщений пружний елемент, яка відрізняється тим, що вона має регулювальне кільце, встановлене в циліндричному корпусі між трубою подачі і пружним елементом та фланцем, що нерухомо закріплений до циліндричного корпусу, а пружний елемент виконаний у вигляді щільного пакета витків профільної гвинтової спіралі, профіль витків якої виконаний із полиці, розміщеної по зовнішньому діаметру профільної гвинтової спіралі, та двох відігнутих до середини ребер різної висоти, на яких виконані трапецієподібні вирізи, причому ребро більшої висоти кожного витка профільної гвинтової спіралі виконане з можливістю контактування з ребром меншої висоти наступного витка. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4043 |
Інші ідентифікатори: | 5385 |
Власник авторського права: | ® Радик Дмитро Леонидович, Левенець Володимир Богданович, Васильків Василь Васильович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2005 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
2-5385-shnekova-podavalna-canga.pdf | 107,57 kB | Adobe PDF | Переглянути/відкрити | |
2-5385-shnekova-podavalna-canga.djvu | 80,28 kB | DjVu | Переглянути/відкрити | |

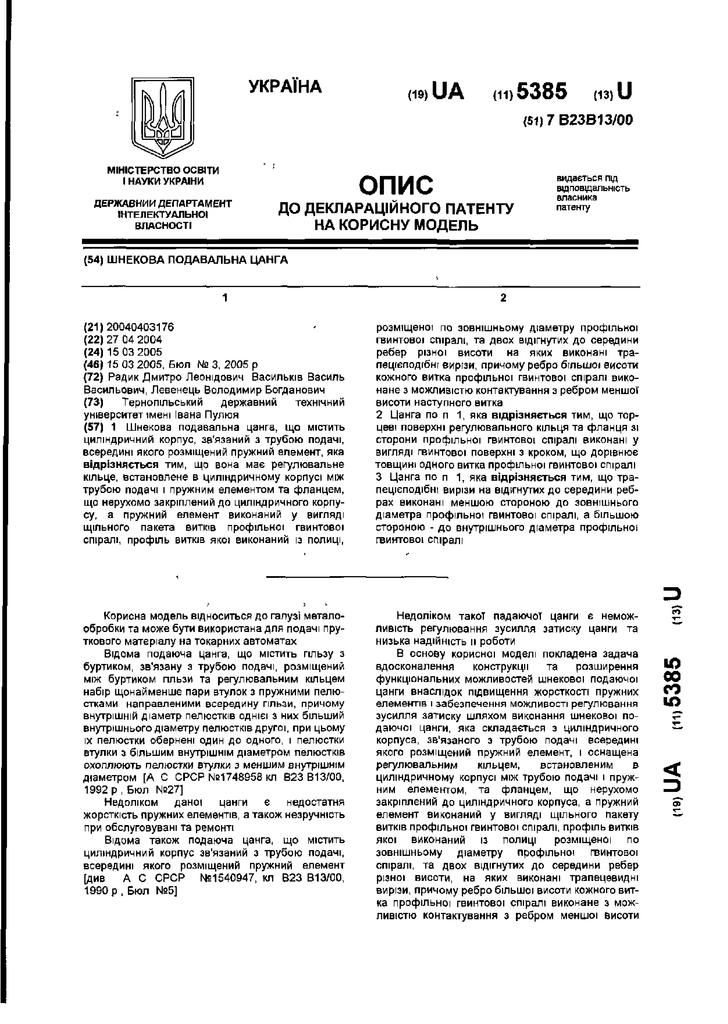

2-5385-shnekova-podavalna-canga__COVER.png | 1,11 MB | image/png | Переглянути/відкрити |
