Назва: | Ніж для кутера |
Інші назви: | Knife for cutter Нож для куттера |
Автори: | Бортник, Андрій Ігорович Закалов, Олександр Васильович Циць, Роман Васильович Bortnyk, Andrii Ihorovych Zakalov, Oleksandr Vasyliovych Бортник, Андрей Игоревич Закалов, Александр Васильевич |
Бібліографічний опис: | Патент 10252 UA, МПК B02C 18/20. Ніж для кутера [Текст] / Закалов Олександр Васильович, Циць Роман Васильович, Бортник Андрій Ігорович (Україна) - опубл. 15.11.2005. Patent 10252 UA, MPK B02C 18/20. Knife for cutter [Text] / Zakalov Oleksandr Vasyliovych, Bortnyk Andrii Ihorovych (Ukraine) - publ. 15.11.2005. Патент 10252 UA, МПК B02C 18/20. Нож для куттера [Текст] / Закалов Александр Васильевич, Бортник Андрей Игоревич (Украина) - опубл. 15.11.2005. |
Дата публікації: | 15-лис-2005 |
Дата внесення: | 24-вер-2014 |
Теми: | B02C 18/20 серповидні ножі |
Короткий огляд (реферат): | Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох послідовно розміщених від основи опуклих дуг, одна з яких виконана по спіралі Архімеда і розташована ближче до центра обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташована ближче до периферії ножа, причому кут між обома опуклими дугами α сформований в межах 140...148° і перехід з архімедової спіралі на логарифмічну спіраль виконано на віддалі 0,8R від центра обертання ножа, різальна кромка виконана з кутом загострення γ=27...30°, лезо ножа на відстані 0,98R від центра обертання виконано з зубчиками висотою h=3 мм, кутом профілю β=50...60° і кутом загострення при основі зуба θ=32°, крім того, пластина ножа оснащена двома профільними отворами, розділеними перемичкою, виконаними по зовнішньому контуру ножа, а по периферії за напрямом різання профільні отвори ножа загострені аналогічно головному лезу, який відрізняється тим, що пластина ножа додатково оснащена зміцнюючими перемичками, завдяки утворенню від двох до шести додаткових профільних отворів. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3977 |
Інші ідентифікатори: | 10252 |
Власник авторського права: | ® Закалов Олександр Васильович, Циць Роман Васильович, Бортник Андрій Ігорович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2005 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
2-10252-nizh-dlya-kutera.pdf | 96,46 kB | Adobe PDF | Переглянути/відкрити | |
2-10252-nizh-dlya-kutera.djvu | 74,22 kB | DjVu | Переглянути/відкрити | |

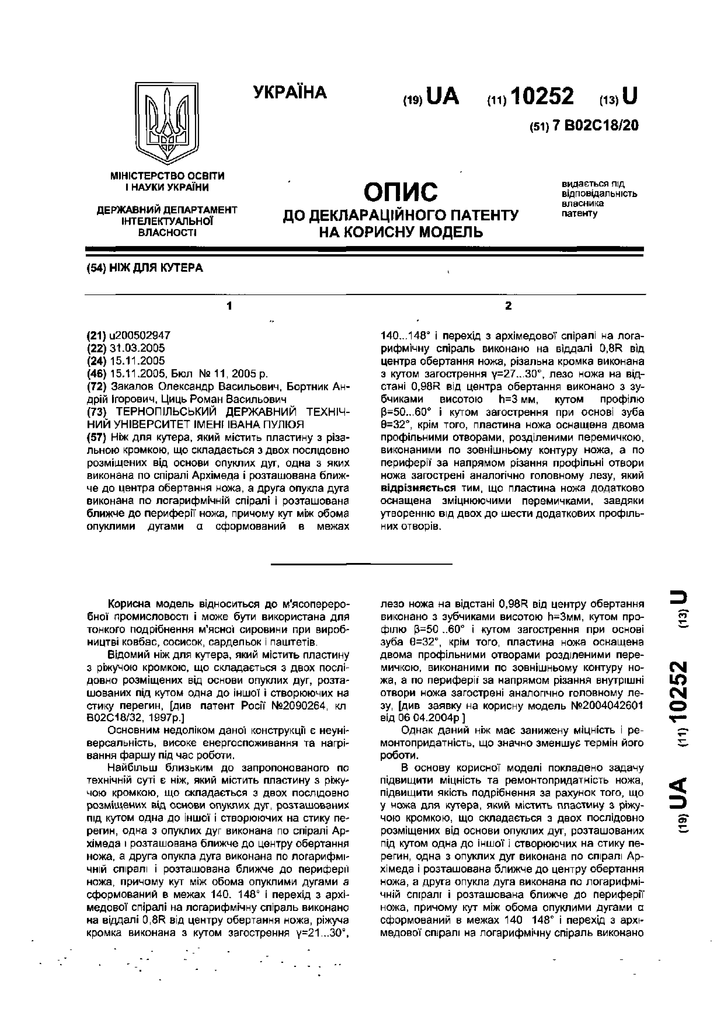

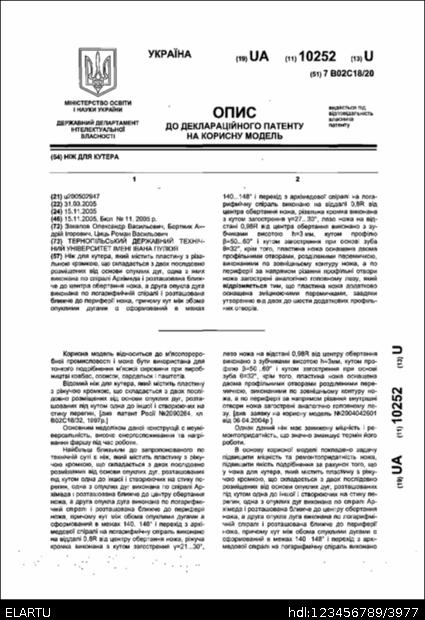

2-10252-nizh-dlya-kutera__COVER.png | 1,16 MB | image/png | Переглянути/відкрити |
