Назва: | Привідний відкритошарнірний ланцюг |
Інші назви: | Driven open-hinge chain Приводная открытошарнирная цепь |
Автори: | Кривий, Петро Дмитрович Назаревич, Богдан Іванович Назаревич, Олег Богданович Kryvyi, Petro Dmytrovych Кривой, Петр Дмитриевич |
Бібліографічний опис: | Патент 37341 UA, МПК F16G 13/00. Привідний відкритошарнірний ланцюг [Текст] / Кривий Петро Дмитрович, Назаревич Богдан Іванович, Назаревич Олег Богданович (Україна) - опубл. 17.02.2003. Patent 37341 UA, MPK F16G 13/00. Driven open-hinge chain [Text] / Kryvyi Petro Dmytrovych (Ukraine) - publ. 17.02.2003. Патент 37341 UA, МПК F16G 13/00. Приводная открытошарнирная цепь [Текст] / Кривой Петр Дмитриевич (Украина) - опубл. 17.02.2003. |
Дата публікації: | 17-лют-2003 |
Дата внесення: | 24-вер-2014 |
Теми: | F16G 13/00 ланцюги |
Короткий огляд (реферат): | Привідний відкритошарнірний ланцюг, що складається з зовнішніх та внутрішніх ланок, і внутрішні ланки виконані у вигляді попарно розміщених внутрішніх пластин, спряжених з секторними товстостінними втулками, які своїми вигнутими поверхнями орієнтовані до середини ланки з кутом охоплення , що дорівнює радіан, де z - допустима мінімальна кількість зубців зірочки, а зовнішні ланки виконані у вигляді з’єднаних зовнішніх пластин з валиками, що пропущені через отвори у внутрішніх ланках, і міжосьова відстань отворів внутрішніх пластин менша від осьової відстані отворів зовнішніх пластин на величину, що дорівнює двом товщинам стінки секторної втулки і одному значенню зазору в шарнірі, який відрізняється тим, що внутрішні ланки виконані як монолітні деталі, наприклад, литтям із полімеру, кожна з яких складається з двох однакових пластин і двох однакових перемичок, і останні виконані у вигляді товстостінних секторних втулок з зовнішнім діаметром, рівним діаметру ролика стандартного роликового і втулкового ланцюга такого ж контактного кроку. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3964 |
Інші ідентифікатори: | 37341 |
Власник авторського права: | ® Кривий Петро Дмитрович, Назаревич Богдан Іванович, Назаревич Олег Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2003 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
6-37341-prividnijj-vidkritosharnirnijj-lancyug.pdf | 527,73 kB | Adobe PDF | Переглянути/відкрити | |
6-37341-prividnijj-vidkritosharnirnijj-lancyug.djvu | 747,36 kB | DjVu | Переглянути/відкрити | |

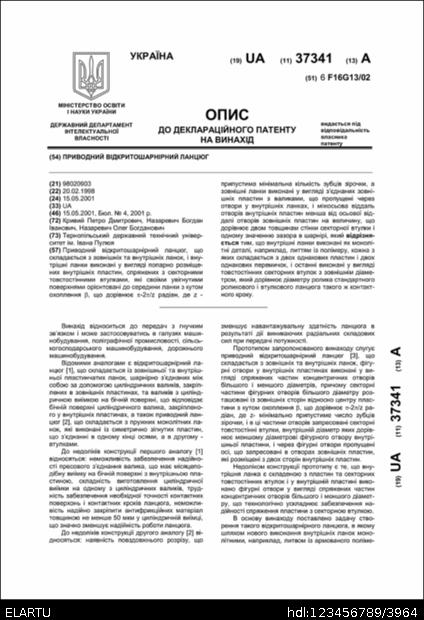

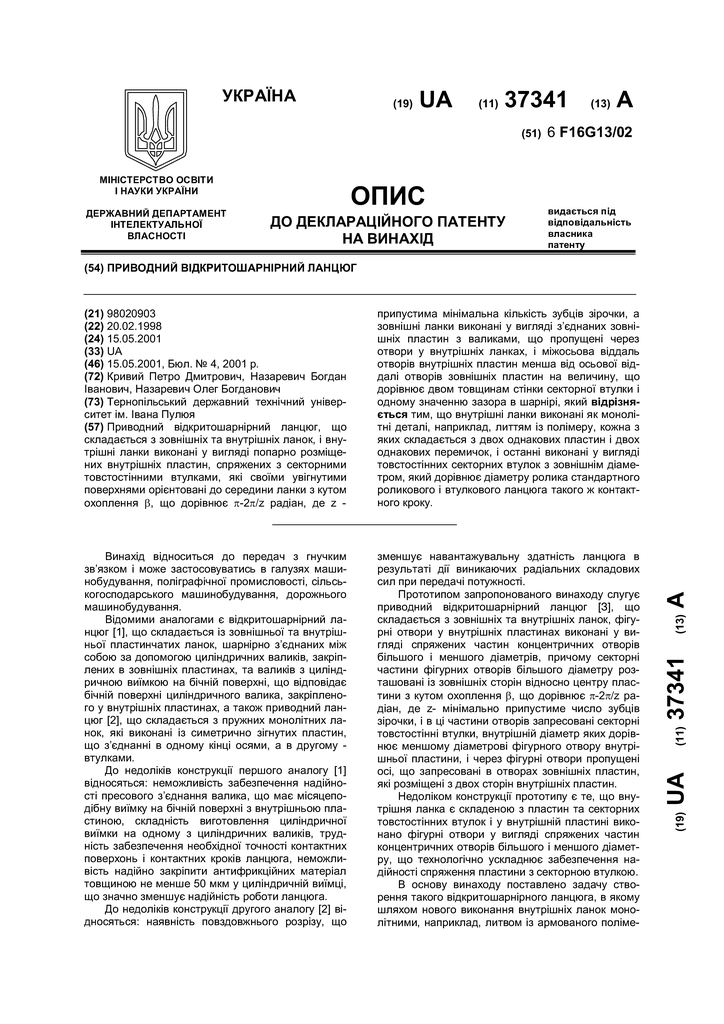

6-37341-prividnijj-vidkritosharnirnijj-lancyug__COVER.png | 1,15 MB | image/png | Переглянути/відкрити |
