Назва: | Планетарний імпульсний запобіжний механізм |
Інші назви: | Planetary pulse safety mechanizm Планетарный импульсный предохранительный механизм |
Автори: | Нагорняк, Галина Степанівна Рогатинський, Роман Михайлович Nahorniak, Halyna Stepanivna Rohatynskyi, Roman Mykhailovych Нагорняк, Галина Степановна Рогатинский, Роман Михайлович |
Бібліографічний опис: | Патент 59715 UA, МПК F16D 43/00. Планетарний імпульсний запобіжний механізм [Текст] / Нагорняк Галина Степанівна, Рогатинський Роман Михайлович (Україна) - опубл. 15.09.2003. Patent 59715 UA, MPK F16D 43/00. Planetary pulse safety mechanizm [Text] / Rohatynskyi Roman Mykhailovych, Nahorniak Halyna Stepanivna (Ukraine) - publ. 15.09.2003. Патент 59715 UA, МПК F16D 43/00. Планетарный импульсный предохранительный механизм [Текст] / Рогатинский Роман Михайлович, Нагорняк Галина Степановна (Украина) - опубл. 15.09.2003. |
Дата публікації: | 15-вер-2003 |
Дата внесення: | 24-вер-2014 |
Теми: | F16D 43/00 автоматично вимикає муфти з внутрішнім керуванням |
Короткий огляд (реферат): | Планетарний імпульсний запобіжний механізм з ведучим водилом і веденим центральним колесом, які зв’язані між собою за допомогою сателітів, який відрізняється тим, що кожен сателіт нерухомо зв’язаний з встановленим в підшипниках водила і його кришки валом, на якому жорстко закріплений ведучий диск з периферійним кільцевим виступом-поводком і в проміжку між ближніми торцями сателіта і ведучого диска на валу на підшипниках встановлений дебаланс, зовнішній профіль якого складається з двох концентрично-розміщених перервних циліндричних поверхонь, які з’єднані між собою двома радіальними гранями, причому максимальний радіус зовнішньої циліндричної поверхні дебалансу рівний зовнішньому радіусу ведучого диска з периферійним кільцевим виступом-поводком, а мінімальний внутрішній радіус периферійного кільцевого виступу-поводка більший за мінімальний радіус зовнішньої циліндричної поверхні дебалансу, а також з вільним торцем ведучого диска з’єднаний ексцентрично розміщений диск, центр маси якого діаметрально-протилежний до центра маси периферійного кільцевого виступу-поводка. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3944 |
Інші ідентифікатори: | 59715 |
Власник авторського права: | ® Нагорняк Галина Степанівна, Рогатинський Роман Михайлович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2003 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-59715-planetarnijj-impulsnijj-zapobizhnijj-mekhanizm.pdf | 153,47 kB | Adobe PDF | Переглянути/відкрити | |
3-59715-planetarnijj-impulsnijj-zapobizhnijj-mekhanizm.djvu | 76,6 kB | DjVu | Переглянути/відкрити | |

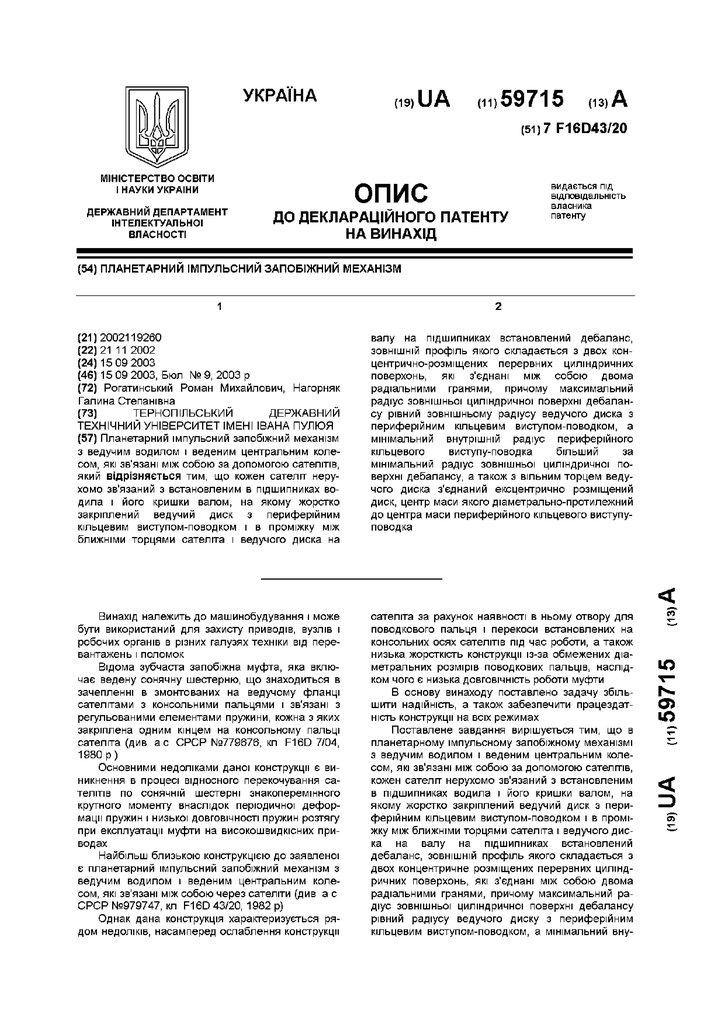

3-59715-planetarnijj-impulsnijj-zapobizhnijj-mekhanizm__COVER.png | 1,07 MB | image/png | Переглянути/відкрити |
