Назва: | Пристрій для формування згортних втулок |
Інші назви: | Device for shaping rolled-up plugs Устройство для формирования свертных втулок |
Автори: | Кривий, Петро Дмитрович Сеник, Андрій Антонович Kryvyi, Petro Dmytrovych Кривой, Петр Дмитриевич |
Бібліографічний опис: | Патент 55106 UA, МПК B21D 05/10. Пристрій для формування згортних втулок [Текст] / Кривий Петро Дмитрович, Сеник Андрій Антонович (Україна) - опубл. 17.03.2003. Patent 55106 UA, MPK B21D 05/10. Device for shaping rolled-up plugs [Text] / Kryvyi Petro Dmytrovych (Ukraine) - publ. 17.03.2003. Патент 55106 UA, МПК B21D 05/10. Устройство для формирования свертных втулок [Текст] / Кривой Петр Дмитриевич (Украина) - опубл. 17.03.2003. |
Дата публікації: | 17-бер-2003 |
Дата внесення: | 24-вер-2014 |
Теми: | B21D 05/10 b21d 05/10 |
Короткий огляд (реферат): | Пристрій для формування згортних втулок, що складається з корпусу, в якому виконаний ступінчатий циліндричний канал, що спряжений з транспортною щілиною, циліндричної оправки, яка встановлена всередині циліндричного каналу на двох опорах, шибера, закріпленого на підпружиненому пуансоні, який відрізняється тим, що транспортна щілина виконана криволінійною з постійною кривизною певного радіуса, а циліндрична оправка з можливістю осьового переміщення виконана ступінчатою, менший діаметр якої складає 0,9 - 0,95 діаметра внутрішньої циліндричної поверхні згортної втулки, а більший діаметр складає 0,85 – 0,9 зовнішнього діаметра згортної втулки, і осесиметрично ступінчатому циліндричному каналу встановлені калібруючі філь’єри, з одного боку, які від осьового переміщення зафіксовані одним із торців каналу, а з другого боку - внутрішнім торцем накидної гайки, в якій виконаний центральний отвір, і на торці гайки симетрично у вигляді пластин закріплені знімачі втулок. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3918 |
Інші ідентифікатори: | 55106 |
Власник авторського права: | ® Кривий Петро Дмитрович, Сеник Андрій Антонович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2003 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-55106-pristrijj-dlya-formuvannya-zgortnikh-vtulok.pdf | 150,48 kB | Adobe PDF | Переглянути/відкрити | |
4-55106-pristrijj-dlya-formuvannya-zgortnikh-vtulok.djvu | 80,22 kB | DjVu | Переглянути/відкрити | |

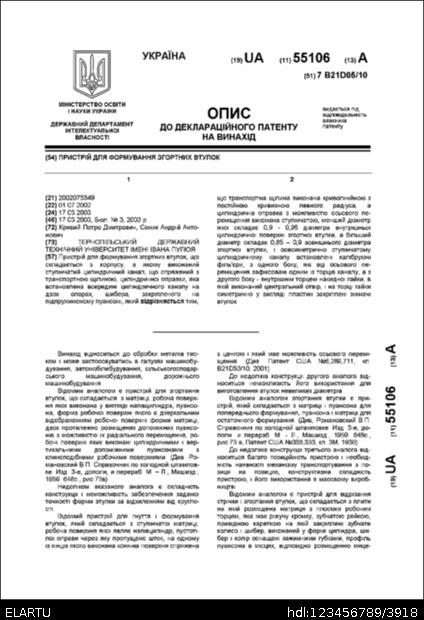

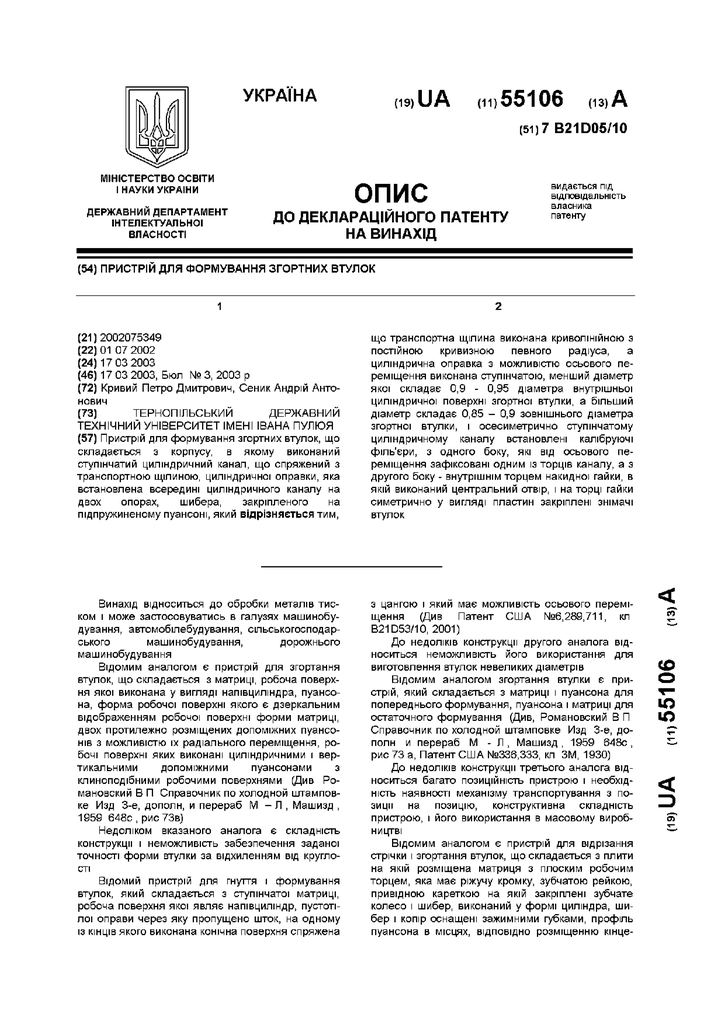

4-55106-pristrijj-dlya-formuvannya-zgortnikh-vtulok__COVER.png | 1,04 MB | image/png | Переглянути/відкрити |
