Назва: | Пристрій для розточування кільцевих канавок в отворах деталей |
Інші назви: | Appliance for reboring circular grooves in apertures of workpieces Устройство для расточки кольцевых канавок в отверстиях деталей |
Автори: | Гевко, Ігор Богданович Hevko, Ihor Bohdanovych Гевко, Игорь Богданович |

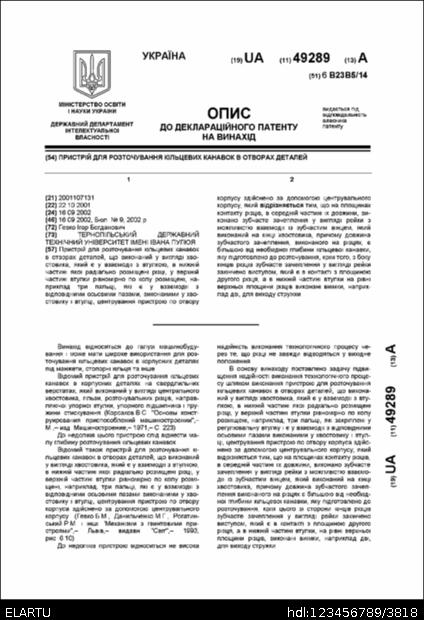

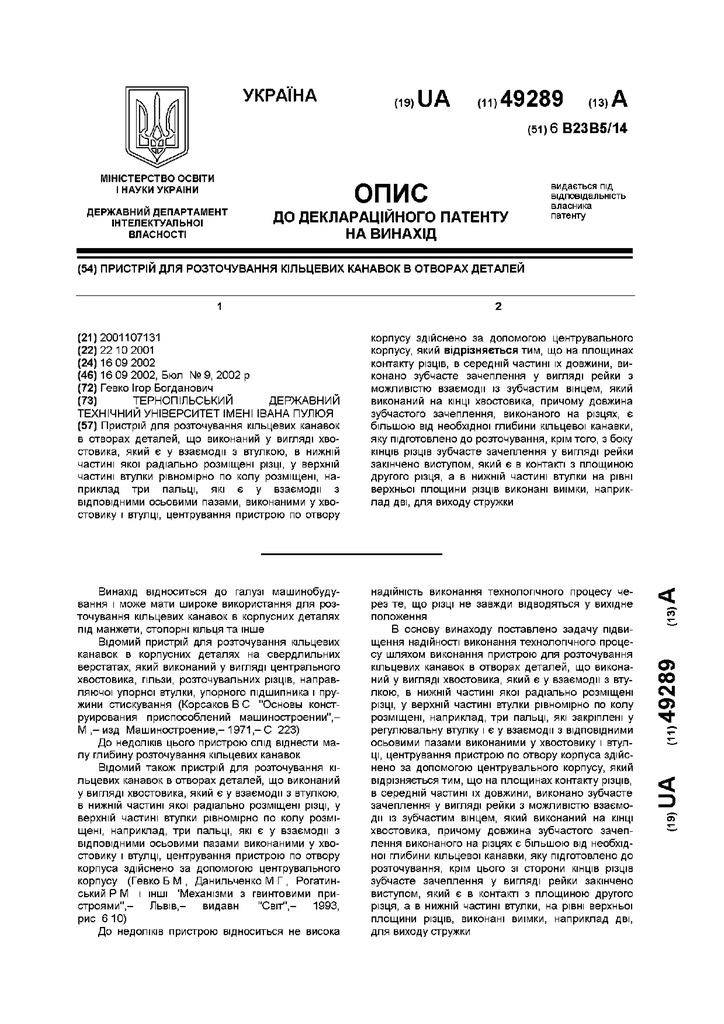

Бібліографічний опис: | Патент 49289 UA, МПК B23B 5/00. Пристрій для розточування кільцевих канавок в отворах деталей [Текст] / Гевко Ігор Богданович (Україна) - опубл. 16.09.2002. Patent 49289 UA, MPK B23B 5/00. Appliance for reboring circular grooves in apertures of workpieces [Text] / Hevko Ihor Bohdanovych (Ukraine) - publ. 16.09.2002. Патент 49289 UA, МПК B23B 5/00. Устройство для расточки кольцевых канавок в отверстиях деталей [Текст] / Гевко Игорь Богданович (Украина) - опубл. 16.09.2002. |
Дата публікації: | 16-вер-2002 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 5/00 токарні верстати або пристрої, пристосовані для обробки спеціальних виробів допоміжні пристрої, спеціально призначені для них |
Короткий огляд (реферат): | Пристрій для розточування кільцевих канавок в отворах деталей, що виконаний у вигляді хвостовика, який є у взаємодії з втулкою, в нижній частині якої радіально розміщені різці, у верхній частині втулки рівномірно по колу розміщені, наприклад три пальці, які є у взаємодії з відповідними осьовими пазами, виконаними у хвостовику і втулці, центрування пристрою по отвору корпусу здійснено за допомогою центрувального корпусу, який відрізняється тим, що на площинах контакту різців, в середній частині їх довжини, виконано зубчасте зачеплення у вигляді рейки з можливістю взаємодії із зубчастим вінцем, який виконаний на кінці хвостовика, причому довжина зубчастого зачеплення, виконаного на різцях, є більшою від необхідної глибини кільцевої канавки, яку підготовлено до розточування, крім того, з боку кінців різців зубчасте зачеплення у вигляді рейки закінчено виступом, який є в контакті з площиною другого різця, а в нижній частині втулки на рівні верхньої площини різців виконані виїмки, наприклад дві, для виходу стружки. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3818 |
Інші ідентифікатори: | 49289 |
Власник авторського права: | ® Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2002 |
