Назва: | Верстат для одночасного розточування отворів у корпусних деталях |
Інші назви: | Workbench for simultaneous reboring of openings in basic parts Станок для одновременного растачивания отверстий в корпусных деталях |
Автори: | Гевко, Ігор Богданович Hevko, Ihor Bohdanovych Гевко, Игорь Богданович |

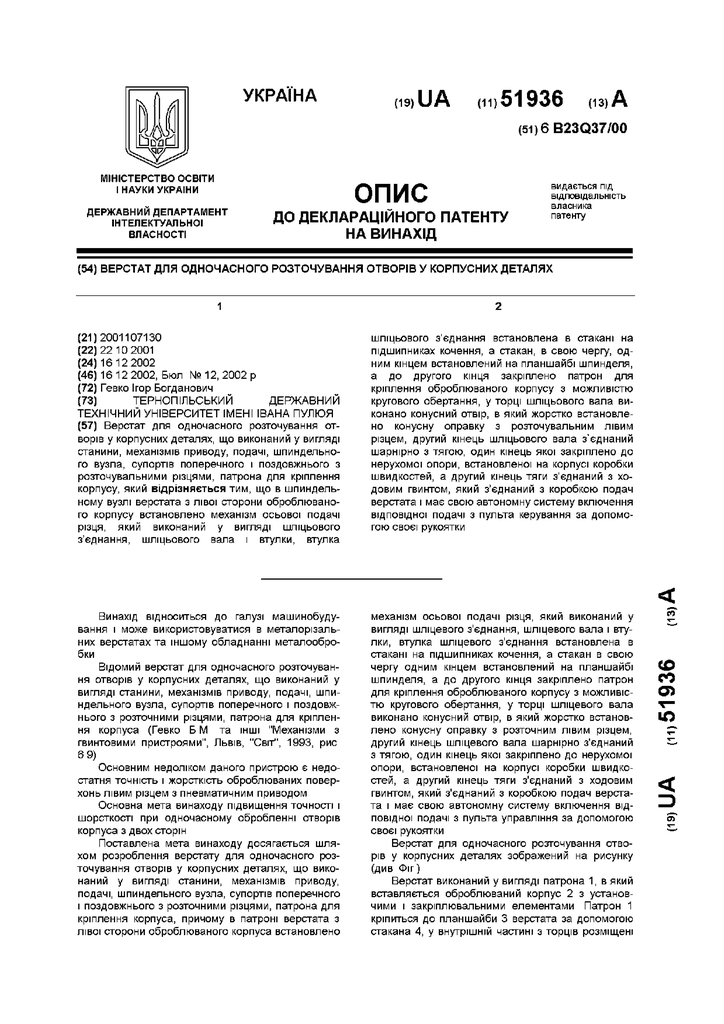

Бібліографічний опис: | Патент 51936 UA, МПК B23Q 37/00. Верстат для одночасного розточування отворів у корпусних деталях [Текст] / Гевко Ігор Богданович (Україна) - опубл. 16.12.2002. Patent 51936 UA, MPK B23Q 37/00. Workbench for simultaneous reboring of openings in basic parts [Text] / Hevko Ihor Bohdanovych (Ukraine) - publ. 16.12.2002. Патент 51936 UA, МПК B23Q 37/00. Станок для одновременного растачивания отверстий в корпусных деталях [Текст] / Гевко Игорь Богданович (Украина) - опубл. 16.12.2002. |
Дата публікації: | 16-гру-2002 |
Дата внесення: | 24-вер-2014 |
Теми: | B23Q 37/00 металообробні верстати або їх комбінації, що складаються з вузлів, сконструйованих таким чином, що щонайменше частина з них може бути використана в інших верстатах і агрегатах вузли, особливістю яких є універсальність |
Короткий огляд (реферат): | Верстат для одночасного розточування отворів у корпусних деталях, що виконаний у вигляді станини, механізмів приводу, подачі, шпиндельного вузла, супортів поперечного і поздовжнього з розточувальними різцями, патрона для кріплення корпусу, який відрізняється тим, що в шпиндельному вузлі верстата з лівої сторони оброблюваного корпусу встановлено механізм осьової подачі різця, який виконаний у вигляді шліцьового з’єднання, шліцьового вала і втулки, втулка шліцьового з’єднання встановлена в стакані на підшипниках кочення, а стакан, в свою чергу, одним кінцем встановлений на планшайбі шпинделя, а до другого кінця закріплено патрон для кріплення оброблюваного корпусу з можливістю кругового обертання, у торці шліцьового вала виконано конусний отвір, в який жорстко встановлено конусну оправку з розточувальним лівим різцем, другий кінець шліцьового вала з’єднаний шарнірно з тягою, один кінець якої закріплено до нерухомої опори, встановленої на корпусі коробки швидкостей, а другий кінець тяги з’єднаний з ходовим гвинтом, який з’єднаний з коробкою подач верстата і має свою автономну систему включення відповідної подачі з пульта керування за допомогою своєї рукоятки. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3791 |
Інші ідентифікатори: | 51936 |
Власник авторського права: | ® Гевко Ігор Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2002 |
