Назва: Оправка з гвинтовою затискною пружиною
Інші назви: Mandrel with a screw clamping spring
Оправка с винтовой зажимной пружиной
Автори: Гевко, Іван Богданович
Геник, Ігор Степанович
Гудь, Віктор Зеновійович
Лещук, Роман Ярославович
Пилипець, Михайло Ількович
Henyk, Ihor Stepanovych
Hevko, Ivan Bohdanovych
Hud, Viktor Zenoviiovych
Leschuk, Roman Yaroslavovych
Pylypets, Mykhailo Ilkovych
Гевко, Иван Богданович
Геник, Игорь Степанович
Гудь, Виктор Зеновьевич
Лещук, Роман Ярославович
Пилипец, Михаил Илькович

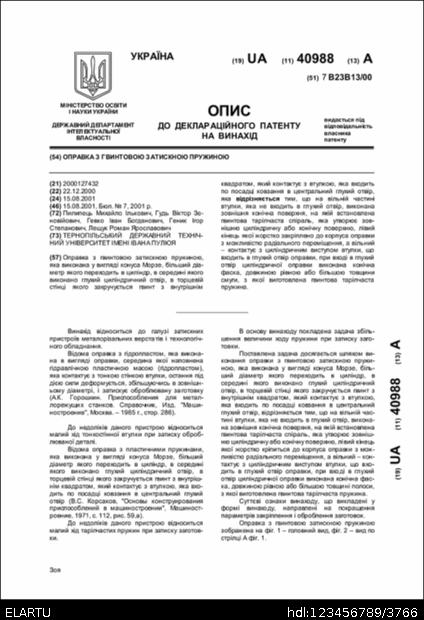

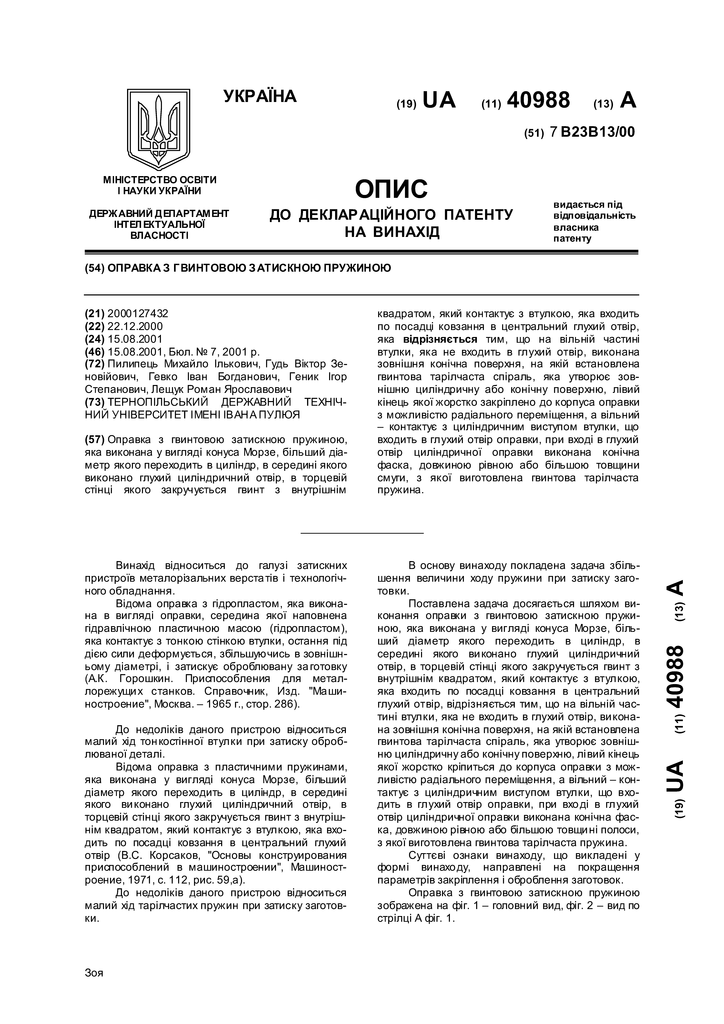

Бібліографічний опис: Патент 40988 UA, МПК B23B 13/00. Оправка з гвинтовою затискною пружиною [Текст] / Лещук Роман Ярославович, Пилипець Михайло Ількович, Геник Ігор Степанович, Гудь Віктор Зеновійович, Гевко Іван Богданович (Україна) - опубл. 15.08.2001.
Patent 40988 UA, MPK B23B 13/00. Mandrel with a screw clamping spring [Text] / Pylypets Mykhailo Ilkovych, Hud Viktor Zenoviiovych, Hevko Ivan Bohdanovych, Henyk Ihor Stepanovych, Leschuk Roman Yaroslavovych (Ukraine) - publ. 15.08.2001.
Патент 40988 UA, МПК B23B 13/00. Оправка с винтовой зажимной пружиной [Текст] / Пилипец Михаил Илькович, Гудь Виктор Зеновьевич, Гевко Иван Богданович, Геник Игорь Степанович, Лещук Роман Ярославович (Украина) - опубл. 15.08.2001.
Дата публікації: 15-сер-2001
Дата внесення: 24-вер-2014
Теми: B23B 13/00
пристрої для автоматичної подачі, кріплення або напрямки заготовок з пруткового матеріалу в токарних верстатах
Короткий огляд (реферат): Оправка з гвинтовою затискною пружиною, яка виконана у вигляді конуса Морзе, більший діаметр якого переходить в циліндр, в середині якого виконано глухий циліндричний отвір, в торцевій стінці якого закручується гвинт з внутрішнім квадратом, який контактує з втулкою, яка входить по посадці ковзання в центральний глухий отвір, яка відрізняється тим, що на вільній частині втулки, яка не входить в глухий отвір, виконана зовнішня конічна поверхня, на якій встановлена гвинтова тарілчаста спіраль, яка утворює зовнішню циліндричну або конічну поверхню, лівий кінець якої жорстко закріплено до корпуса оправки з можливістю радіального переміщення, а вільний – контактує з циліндричним виступом втулки, що входить в глухий отвір оправки, при вході в глухий отвір циліндричної оправки виконана конічна фаска, довжиною рівною або більшою товщини смуги, з якої виготовлена гвинтова тарілчаста пружина.
URI (Уніфікований ідентифікатор ресурсу): http://elartu.tntu.edu.ua/handle/123456789/3766
Інші ідентифікатори: 40988
Власник авторського права: ® Лещук Роман Ярославович, Пилипець Михайло Ількович, Геник Ігор Степанович, Гудь Віктор Зеновійович, Гевко Іван Богданович
Тип вмісту: Other
