Назва: | Запобіжна фрикційна муфта |
Інші назви: | Safety friction clutch Предохранительная фрикционная муфта |
Автори: | Гевко, Іван Богданович Hevko, Ivan Bohdanovych Гевко, Иван Богданович |
Бібліографічний опис: | Патент 43103 UA, МПК F16D 7/06. Запобіжна фрикційна муфта [Текст] / Гевко Іван Богданович (Україна) - опубл. 15.11.2001. Patent 43103 UA, MPK F16D 7/06. Safety friction clutch [Text] / Hevko Ivan Bohdanovych (Ukraine) - publ. 15.11.2001. Патент 43103 UA, МПК F16D 7/06. Предохранительная фрикционная муфта [Текст] / Гевко Иван Богданович (Украина) - опубл. 15.11.2001. |
Дата публікації: | 15-лис-2001 |
Дата внесення: | 24-вер-2014 |
Теми: | F16D 7/06 з проміжними кульками і роликами |
Короткий огляд (реферат): | Запобіжна фрикційна муфта, яка виконана у вигляді ведучої півмуфти з маточиною, і веденої півмуфти, розміщеним між ними фрикційних дисків, притискного диска і кулькового відтискного пристрою, вузла регулювання відтискного пристрою виконаного у вигляді двох втулок із скосами, одна з яких зв’язана з притискним диском, а друга встановлена з можливістю осьового переміщення, кульки розміщені між конічними поверхнями втулок і веденої півмуфти, який відрізняється тим, що притискні пальці є в контакті з втулкою типу підшипникової обойми і кульками типу упорного підшипника, а ведена півмуфта зв’язана з кульками відтискного механізму транспортною канавкою, розміщеною в її внутрішньому отворі, і притискний диск з маточиною з’єднані набором кульок, які розміщені в осьових каналах маточини і відтискного диска, а переміщення кульок з лівої сторони обмежено упорним виступом в притискному диску, а з правої - стопорним кільцем, з можливістю осьового переміщення кульок в межах зазору S<d кульок, крім цього ведуча півмуфта з фрикційною накладкою з лівої сторони і притискний диск і фрикційна накладка з правої сторони виконані по зовнішньому діаметрі конусної форми, які завершені на ведучій півмуфті. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3732 |
Інші ідентифікатори: | 43103 |
Власник авторського права: | ® Гевко Іван Богданович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2001 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-43103-zapobizhna-frikcijjna-mufta.pdf | 168,79 kB | Adobe PDF | Переглянути/відкрити | |
3-43103-zapobizhna-frikcijjna-mufta.djvu | 181,99 kB | DjVu | Переглянути/відкрити | |

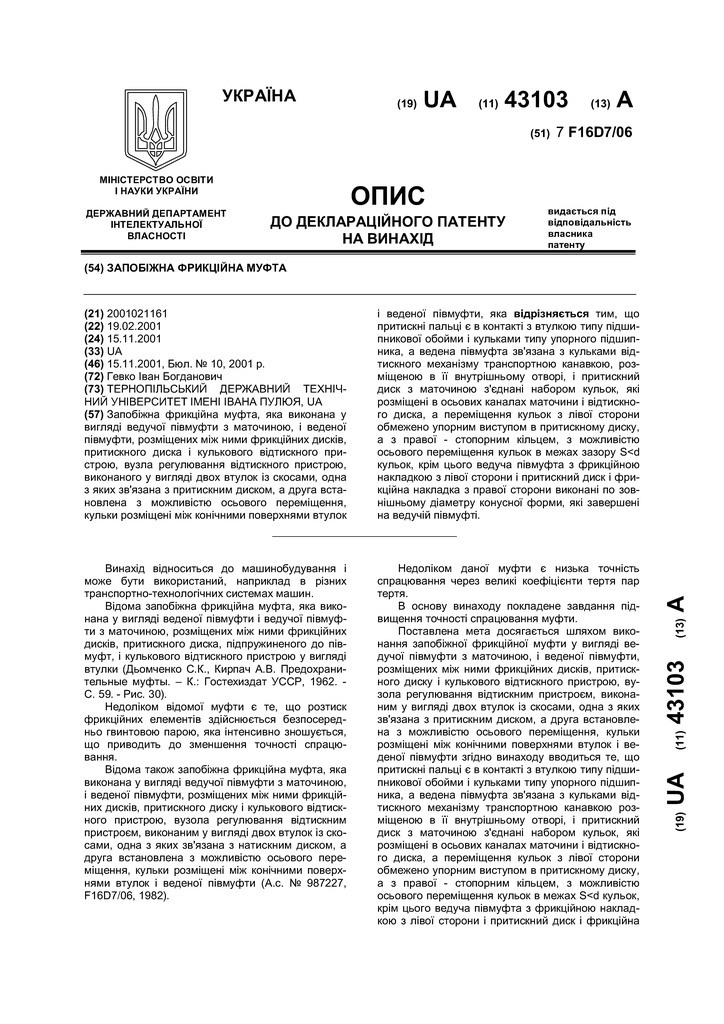

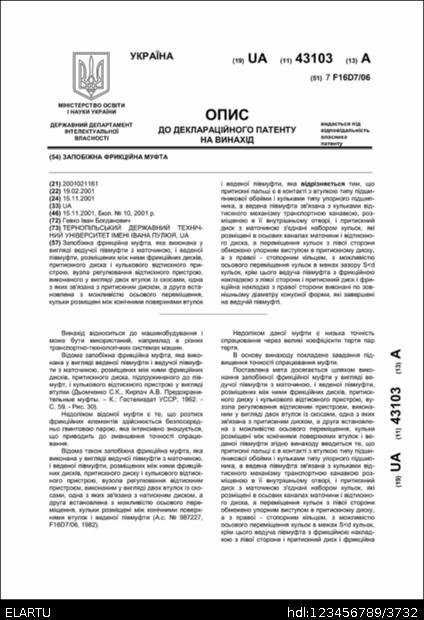

3-43103-zapobizhna-frikcijjna-mufta__COVER.png | 1,11 MB | image/png | Переглянути/відкрити |
