Назва: | Кондукторна плита свердлильного пристрою |
Інші назви: | Bush plate of boring device Кондукторная плита сверлильного устройства |
Автори: | Гевко, Ігор Богданович Гупка, Богдан Васильович Стойко, Ігор Іванович Hevko, Ihor Bohdanovych Hupka, Bohdan Vasyliovych Stoiko, Ihor Ivanovych Гевко, Игорь Богданович Гупка, Богдан Васильевич Стойко, Игорь Иванович |
Бібліографічний опис: | Патент 43226 UA, МПК B23B 49/00. Кондукторна плита свердлильного пристрою [Текст] / Стойко Ігор Іванович, Гевко Ігор Богданович, Гупка Богдан Васильович (Україна) - опубл. 15.11.2001. Patent 43226 UA, MPK B23B 49/00. Bush plate of boring device [Text] / Hupka Bohdan Vasyliovych, Stoiko Ihor Ivanovych, Hevko Ihor Bohdanovych (Ukraine) - publ. 15.11.2001. Патент 43226 UA, МПК B23B 49/00. Кондукторная плита сверлильного устройства [Текст] / Гупка Богдан Васильевич, Стойко Игорь Иванович, Гевко Игорь Богданович (Украина) - опубл. 15.11.2001. |
Дата публікації: | 15-лис-2001 |
Дата внесення: | 24-вер-2014 |
Теми: | B23B 49/00 вимірювальні і контрольні пристрої в розточувальних і свердлильних верстатах для установки або направлення свердла індикаторні пристосування, що сигналізують про пошкодження свердел в процесі свердління пристрої для зацентрування під свердління |
Короткий огляд (реферат): | Кондукторна плита свердлильного пристрою, яка виконана у вигляді кондукторної плити з отвором, в який запресована кондукторна втулка, яка відрізняється тим, що у верхній торцевій частині встановлений радіальний підшипник, вісь якого співвісна з віссю кондукторної втулки, внутрішній діаметр якого рівний або більший зовнішнього діаметра свердла, а зверху торця підшипника i кондукторної втулки встановлена захисна втулка, в якій piвномірно по колу виконані отвори, через які захисна i кондукторна втулки гвинтами прикріплені до кондукторної плити, причому внутрішні діаметри захисної i кондукторних втулок більші діаметра свердла, а на торцевій частині захисної втулки, по периметру зовнішнього кільця підшипника, виконано буртик, яким захисна втулка є в контакті з зовнішнім кільцем підшипника із забезпеченням зазору між внутрішнім кільцем та можливістю його вільного провертання. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3729 |
Інші ідентифікатори: | 43226 |
Власник авторського права: | ® Стойко Ігор Іванович, Гевко Ігор Богданович, Гупка Богдан Васильович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2001 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-43226-konduktorna-plita-sverdlilnogo-pristroyu.pdf | 211,91 kB | Adobe PDF | Переглянути/відкрити | |
3-43226-konduktorna-plita-sverdlilnogo-pristroyu.djvu | 235,22 kB | DjVu | Переглянути/відкрити | |

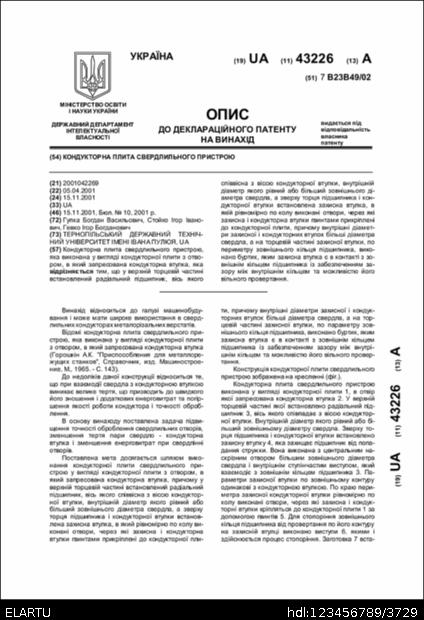

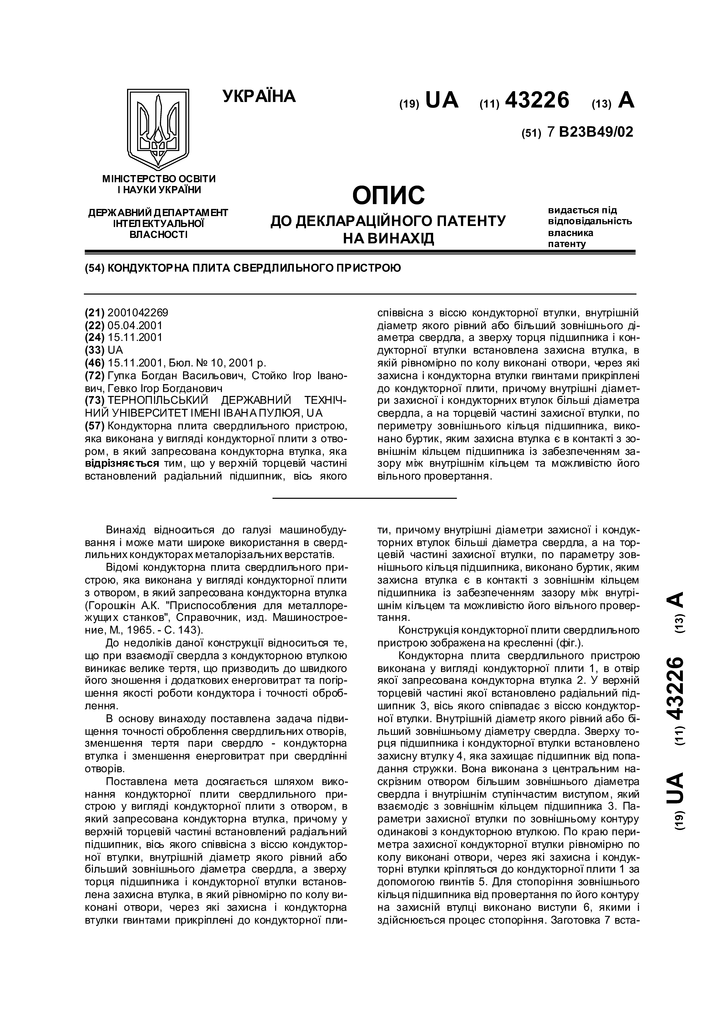

3-43226-konduktorna-plita-sverdlilnogo-pristroyu__COVER.png | 1,16 MB | image/png | Переглянути/відкрити |
