Назва: | Пристрій для навивання каліброваних спіралей шнеків |
Інші назви: | Device for winding of calibrated spirals of worms Устройство для навивки калиброванных спиралей шнеков |
Автори: | Данильченко, Лариса Миколаївна Danylchenko, Larysa Mykolaivna Данильченко, Лариса Николаевна |
Бібліографічний опис: | Патент 30625 UA, МПК B21D 11/06. Пристрій для навивання каліброваних спіралей шнеків [Текст] / Данильченко Лариса Миколаївна (Україна) - опубл. 15.12.2000. Patent 30625 UA, MPK B21D 11/06. Device for winding of calibrated spirals of worms [Text] / Danylchenko Larysa Mykolaivna (Ukraine) - publ. 15.12.2000. Патент 30625 UA, МПК B21D 11/06. Устройство для навивки калиброванных спиралей шнеков [Текст] / Данильченко Лариса Николаевна (Украина) - опубл. 15.12.2000. |
Дата публікації: | 15-гру-2000 |
Дата внесення: | 24-вер-2014 |
Теми: | B21D 11/06 гнучка виробів у гвинтову або спіральну форму виготовлення виробів з колінами повторюваної форми, наприклад змійовиків |
Короткий огляд (реферат): | 1. Пристрій для навивання каліброваних спіралей шнеків, що містить привідний механізм, зв’язаний з формоутворювальною оправкою, вузол подання та направлення смуги, який відрізняється тим, що формоутворювальна оправка встановлена з можливістю осьового переміщення на напрямному привідному валу і з протилежної сторони від привідного механізму формоутворювальна оправка розташована в опорі, а на формоутворювальній оправці встановлений механізм подання смуги у вигляді циліндричної втулки, в якій виконаний гвинтовий паз змінного поперечного перетину, в якому розташований напрямний виступ для закріплення смуги і жорстко з’єднаний з формоутворювальною оправкою, причому циліндрична втулка зв’язана з вузлом її фіксації, на якому закріплений вузол направлення смуги, виконаний у вигляді напрямних пластин, між якими розташована смуга. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3674 |
Інші ідентифікатори: | 30625 |
Власник авторського права: | ® Данильченко Лариса Миколаївна |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2000 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
4-30625-pristrijj-dlya-navivannya-kalibrovanikh-spiralejj-shnekiv.pdf | 192,2 kB | Adobe PDF | Переглянути/відкрити | |
4-30625-pristrijj-dlya-navivannya-kalibrovanikh-spiralejj-shnekiv.djvu | 207,08 kB | DjVu | Переглянути/відкрити | |

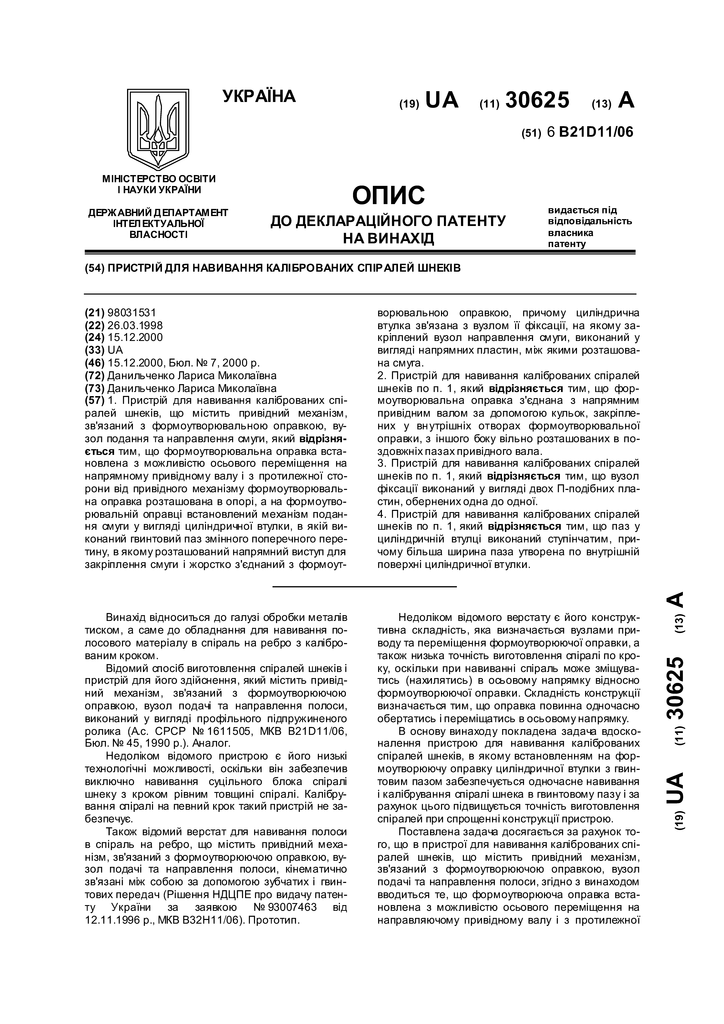

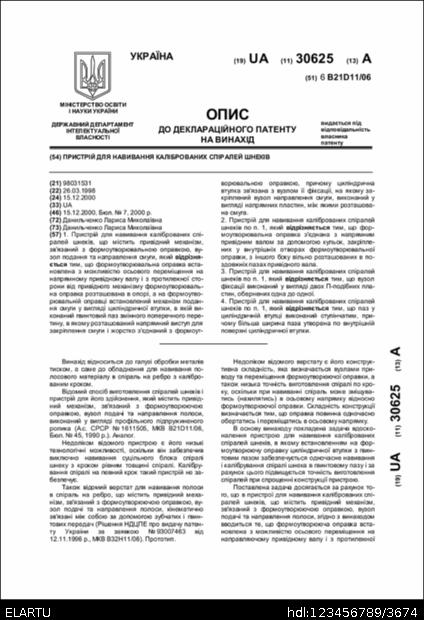

4-30625-pristrijj-dlya-navivannya-kalibrovanikh-spiralejj-shnekiv__COVER.png | 1,16 MB | image/png | Переглянути/відкрити |
