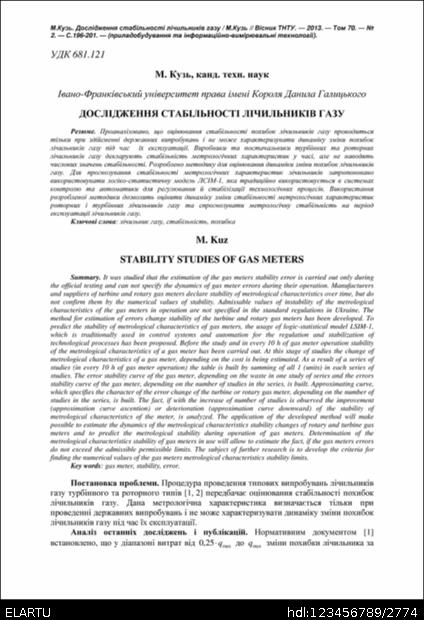

Дослідження стабільності лічильників газу

Abstract

Проаналізовано, що оцінювання стабільності похибок лічильників газу проводиться тільки при здійсненні державних випробувань і не може характеризувати динаміку зміни похибок лічильників газу під час їх експлуатації. Виробники та постачальники турбінних та роторних лічильників газу декларують стабільність метрологічних характеристик у часі, але не наводять числових значень стабільності. Розроблено методику для оцінювання динаміки зміни похибок лічильників газу. Для прогнозування стабільності метрологічних характеристик лічильників запропоновано використовувати логіко-статистичну модель ЛСІМ-1, яка традиційно використовується в системах контролю та автоматики для регулювання й стабілізації технологічних процесів. Використання розробленої методики дозволить оцінити динаміку зміни стабільності метрологічних характеристик роторних і турбінних лічильників газу та спрогнозувати метрологічну стабільність на період експлуатації лічильників газу.

It was studied that the estimation of the gas meters stability error is carried out only during the official testing and can not specify the dynamics of gas meter errors during their operation. Manufacturers and suppliers of turbine and rotary gas meters declare stability of metrological characteristics over time, but do not confirm them by the numerical values of stability. Admissable values of instability of the metrological characteristics of the gas meters in operation are not specified in the standard regulations in Ukraine. The method for estimation of errors change stability of the turbine and rotary gas meters has been developed. To predict the stability of metrological characteristics of gas meters, the usage of logic-statistical model LSIM-1, which is traditionally used in control systems and automation for the regulation and stabilization of technological processes has been proposed. Before the study and in every 10 h of gas meter operation stability of the metrological characteristics of a gas meter has been carried out. At this stage of studies the change of metrological characteristics of a gas meter, depending on the cost is being estimated. As a result of a series of studies (in every 10 h of gas meter operation) the table is built by summing of all 1 (units) in each series of studies. The error stability curve of the gas meter, depending on the waste in one study of series and the errors stability curve of the gas meter, depending on the number of studies in the series, is built. Approximating curve, which specifies the character of the error change of the turbine or rotary gas meter, depending on the number of studies in the series, is built. The fact, if with the increase of number of studies is observed the improvement (approximation curve ascention) or deterioration (approximation curve downward) of the stability of metrological characteristics of the meter, is analyzed. The application of the developed method will make possible to estimate the dynamics of the metrological characteristics stability changes of rotary and turbine gas meters and to predict the metrological stability during operation of gas meters. Determination of the metrological characteristics stability of gas meters in use will allow to estimate the fact, if the gas meters errors do not exceed the admissible permissible limits. The subject of further research is to develop the criteria for finding the numerical values of the gas meters metrological characteristics stability limits.
