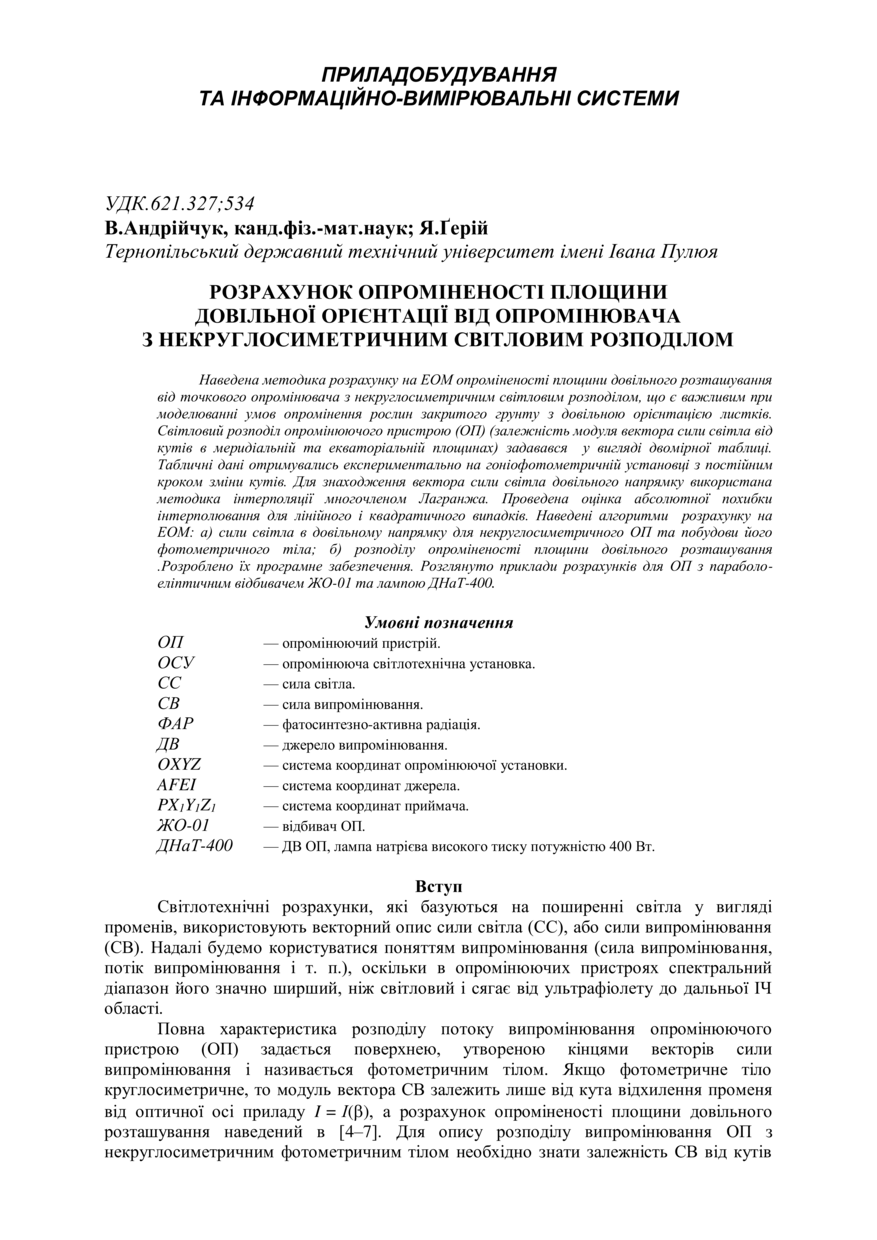

Розрахунок опроміненості площини довільної орієнтації від опромінювача з некруглосиметричним світловим розподілом

Abstract

Наведена методика розрахунку на ЕОМ опроміненості площини довільного розташування від точкового опромінювача з некруглосиметричним світловим розподілом, що є важливим при моделюванні умов опромінення рослин закритого грунту з довільною орієнтацією листків. Світловий розподіл опромінюючого пристрою (ОП) (залежність модуля вектора сили світла від кутів в меридіальній та екваторіальній площинах) задавався у вигляді двомірної таблиці. Табличні дані отримувались експериментально на гоніофотометричній установці з постійним кроком зміни кутів. Для знаходження вектора сили світла довільного напрямку використана методика інтерполяції многочленом Лагранжа. Проведена оцінка абсолютної похибки інтерполювання для лінійного і квадратичного випадків. Наведені алгоритми розрахунку на ЕОМ: а) сили світла в довільному напрямку для некруглосиметричного ОП та побудови його фотометричного тіла; б) розподілу опроміненості площини довільного розташування .Розроблено їх програмне забезпечення. Розглянуто приклади розрахунків для ОП з параболо-еліптичним відбивачем ЖО-01 та лампою ДНаТ-400

The method of the computer calculation of the arbitrary location irradiation by the non-round non-symmetric light distribution dot irradiator is presented. It is of importance for the condition modeling of the arbitrary orientation leaves of the hot-house plants. Light distribution of the irradiator (dependence of the light force vector modulus on the angles in the meridial and egnatorial plane) was presented as two-dimensional scheme. Data were obtained experimentally at the goniphotometric constant step angle change installation. To find the light force vector of the arbitrary direction the method of the Lagrange polynomial interpolation was used. The estimation of the absolute interpolation error for the linear and square cases was carried out. The computer calculation algorithms are presented: a) light force in the arbitrary direction for the non-round non-symmetric irradiator and construction of its photometric body, b) distribution of the arbitrary location surface irradiation. The software was developed. The examples of calculation for the irradiator with the parabola-elliptic reflector ЖО-01 ant the lamp ДНаТ-400 are analyzed.
